| Grondstof: | Rogers 4300C | PCB-grootte: | 67 x 67mm=1up |
|---|---|---|---|
| PCB-Dikte: | 0.4mm | Kopergewicht: | 1oz |
| Laagtelling: | 2 lagen | De oppervlakte eindigt: | Onderdompelingsgoud |
| Markeren: | De tweezijdige Rogers-Raad 12mil van PCB,Rogers 4003 Hoge Frequentiepcb,Onderdompelings Gouden Tweezijdige PCB |
||

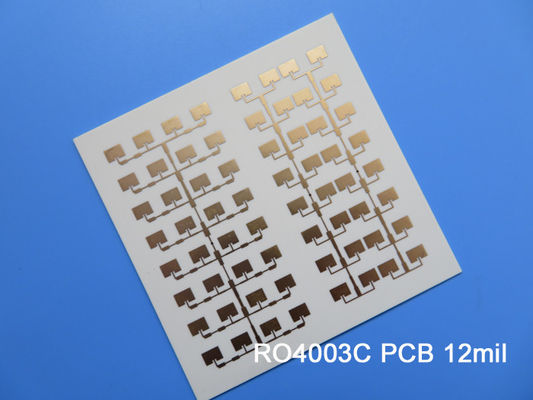

Rogers 4003 12mil 0.305mm Tweezijdige rf PCB van Hoge Frequentiepcb RO4003C voor Antennes
(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Rogers RO4003C PCBs is merkgebonden geweven glas versterkte koolwaterstof/keramiek met de elektroprestaties van PTFE/woven-glas. De selectie van laminaten typisch beschikbaar aan ontwerpers wordt beduidend verminderd zodra de operationele frequenties tot 500 Mhz en hierboven stijgen. In tegenstelling tot PTFE gebaseerde microgolfmaterialen, worden geen speciale door-gatenbehandelingen of behandelingsprocedures vereist, zodat kan RO4003C PCBs ons van concurrerende prijs en hoog volumetoepassingen in cellulaire basisstationantennes, machtsversterkers, rf-identificatieplaatjes, automobielradar en sensoren enz. voorzien.
De temperatuurcoëfficiënt van diëlektrische constante is onder laagst van om het even welk materiaal van de kringsraad, en de diëlektrische constante is stabiel over een breed frequentiegebied. RO4003C levert de thermische coëfficiënt van het materiaal van uitbreiding (CTE) verscheidene zeer belangrijke voordelen aan de PCB-ontwerpers op. De uitbreidingscoëfficiënt van RO4003C is gelijkaardig aan dat van koper dat het materiaal toestaat om uitstekende dimensionale stabiliteit, een bezit tentoon te stellen nodig voor gemengde diëlektrische multi-layer raadsbouw. De lage z-As CTE van RO4003C verstrekt betrouwbare geplateerde door-gatenkwaliteit, zelfs in strenge thermische schoktoepassingen. RO4003C het materiaal heeft een Tg van >280C zodat blijven zijn uitbreidingskenmerken stabiel over de volledige waaier van PCB-verwerkingstemperaturen.
PCB-Specificaties
| PCB-GROOTTE | 67 x 67mm=1up |
| RAADStype | Tweezijdige PCB |
| Aantal Lagen | 2 lagen |
| De oppervlakte zet Componenten op | JA |
| Door Gatencomponenten | Nr |
| LAAGopeenstapeling | koper - 35um (1 oz) de HOOGSTE laag van +plate |
| RO4003C 0.305mm | |
| koper - 35um (1oz) + plaatbot Laag | |
| TECHNOLOGIE | |
| Minimumspoor en Ruimte: | 7,9 mil/5,9 mil |
| Minimum/Maximumgaten: | 0,4 mm/0,4 mm |
| Aantal Verschillende Gaten: | 1 |
| Aantal Boorgaten: | 3 |
| Aantal Gemalen Groeven: | 0 |
| Aantal Interne Knipsels: | 0 |
| Impedantiecontrole: | nr |
| Aantal van Gouden vinger: | 0 |
| RAADSmateriaal | |
| Glas Epoxy: | RO4003C Tg280℃, ER<3> |
| Definitieve externe folie: | 1,5 oz |
| Definitieve interne folie: | N/A |
| Definitieve hoogte van PCB: | 0,4 mm ±0.1 |
| PLATEREN EN DEKLAAG | |
| De oppervlakte eindigt | Onderdompelingsgoud, 18% |
| Het soldeerselmasker is van toepassing: | N/A |
| De Kleur van het soldeerselmasker: | N/A |
| Het Type van soldeerselmasker: | N/A |
| CONTOUR/CUTTING | Het verpletteren |
| Het MERKEN | |
| Kant van Componentenlegende | N/A |
| Kleur van Componentenlegende | N/A |
| Fabrikant Name of Embleem: | N/A |
| VIA | Geplateerd door gat (PTH), minimumgrootte 0.4mm. |
| FLAMIBILITY CLASSIFICATIE | N/A |
| AFMETINGStolerantie | |
| Overzichtsdimensie: | 0,0059“ |
| Raadsplateren: | 0,0029“ |
| Boortolerantie: | 0,002“ |
| TEST | 100% elektrotest vroegere verzending |
| TYPE VAN TE LEVEREN KUNSTWERK | e-maildossier, Gerber rs-274-X, PCBDOC enz. |
| DE DIENSTgebied | Wereldwijd, globaal. |
De typische toepassingen zijn als volgt:
Automobielradar en Sensoren
Cellulaire Basisstationantennes
Directe Uitzendingssatellieten
Blok met geringe geluidssterkte
Machtsversterkers
RFID
Gegevensblad van Rogers 4003C (RO4003C)
| RO4003C typische Waarde | |||||
| Bezit | RO4003C | Richting | Eenheden | Voorwaarde | Testmethode |
| Diëlektrische Constante, εProcess | 3.38±0.05 | Z | 10 GHz/23℃ | Ipc-tm-650 2.5.5.5 Vastgeklemde Stripline | |
| Diëlektrische Constante, εDesign | 3.55 | Z | 8 tot 40 GHz | De differentiële Methode van de Faselengte | |
| Dissipatie Factortan, δ | 0,0027 0,0021 |
Z | 10 GHz/23℃ 2.5 GHz/23℃ |
Ipc-tm-650 2.5.5.5 | |
| Thermische Coëfficiënt van ε | +40 | Z | ppm/℃ | -50℃to 150℃ | Ipc-tm-650 2.5.5.5 |
| Volumeweerstandsvermogen | 1.7 x 1010 | MΩ.cm | COND A | Ipc-tm-650 2.5.17.1 | |
| Oppervlakteweerstandsvermogen | 4.2 x 109 | MΩ | COND A | Ipc-tm-650 2.5.17.1 | |
| Elektrosterkte | 31.2(780) | Z | Kv/mm (v/mil) | 0.51mm (0,020“) | Ipc-tm-650 2.5.6.2 |
| Trekmodulus | 19,650 (2.850) 19,450 (2.821) |
X Y |
MPa (ksi) | Rechts | ASTM D 638 |
| Treksterkte | 139 (20,2) 100 (14,5) |
X Y |
MPa (ksi) | Rechts | ASTM D 638 |
| Flexural Sterkte | 276 (40) |
MPa (kpsi) |
Ipc-tm-650 2.4.4 | ||
| Dimensionale Stabiliteit | <0> | X, Y | mm/m (mil/duim) |
na etch+E2/150℃ | Ipc-tm-650 2.4.39A |
| Coëfficiënt van Thermische Uitbreiding | 11 14 46 |
X Y Z |
ppm/℃ | -55℃to288℃ | Ipc-tm-650 2.4.41 |
| Tg | >280 | ℃ TMA | A | Ipc-tm-650 2.4.24.3 | |
| Td | 425 | ℃ TGA | ASTM D 3850 | ||
| Warmtegeleidingsvermogen | 0,71 | W/M/oK | 80℃ | ASTM C518 | |
| Vochtigheidsabsorptie | 0,06 | % | 48hours onderdompeling 0,060“ steekproeftemperatuur 50℃ |
ASTM D 570 | |
| Dichtheid | 1.79 | gm/cm3 | 23℃ | ASTM D 792 | |
| Koperschil Stength | 1.05 (6,0) |
N/mm (pli) |
na soldeerselvlotter 1 oz. EDC Folie |
Ipc-tm-650 2.4.8 | |
| Brandbaarheid | N/A | UL 94 | |||
| Loodvrij Procescompatibel systeem | Ja | ||||
