| Grondstof: | Rogers 4300C | PCB-Grootte: | 67 x 72mm=1up |
|---|---|---|---|
| Kopergewicht: | 1oz | Laagtelling: | 2 lagen |
| PCB-dikte: | 0.6mm | De oppervlakte eindigt: | Onderdompelingsgoud |
| Markeren: | De Hoge Frequentiepcb van de repeaterpa,20mil tweezijdige PCB-Raad,De Raad van PCB van RO4003C Rogers |
||

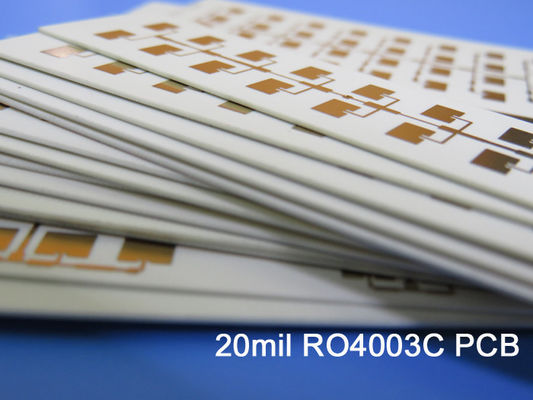

Hoge Frequentie PCB Dubbelzijdig RF PCB Repeater PA
(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)
RO4003C koolwaterstofkeramische laminaten zijn ontworpen om superieure hoogfrequente prestaties en goedkope circuitfabricage te bieden.De selectie van laminaten die doorgaans beschikbaar zijn voor ontwerpers, wordt aanzienlijk verminderd zodra de operationele frequenties toenemen tot 500 MHz en hoger.
Ontwerpers van RF-microgolfcircuits, bijpassende netwerken en transmissielijnen met gecontroleerde impedantie kunnen vertrouwen op de kenmerken van RO4003C-materiaal.Hogere werkfrequenties maken het gebruik van standaard printplaatmaterialen in veel toepassingen onmogelijk, terwijl het lage diëlektrische verlies ervoor zorgt dat RO4003C-materiaal in die toepassingen kan worden gebruikt.
De diëlektrische constante is consistent over een breed frequentiebereik en heeft een van de laagste temperatuurcoëfficiënten van elk printplaatmateriaal.De thermische uitzettingscoëfficiënt (CTE) van het RO4003C-materiaal biedt de PCB-ontwerpers een aantal belangrijke voordelen.Vanwege de identieke uitzettingscoëfficiënt als die van koper, vertoont RO4003C een hoge vormvastheid, een kwaliteit die vereist is voor het maken van gemengde diëlektrische meerlaagse platen.
De lage Z-as CTE van de RO4003C biedt een betrouwbare geplateerde doorlopende kwaliteit, zelfs bij toepassingen met ernstige thermische schokken.RO4003C-materiaal heeft een Tg van >280C, zodat de uitzettingseigenschappen stabiel blijven over het gehele bereik van PCB-verwerkingstemperaturen.
PCBSpecificaties
| PCB-GROOTTE | 67 x 72 mm = 1op |
| BOARD TYPE | Dubbelzijdige printplaat |
| Aantal lagen | 2 lagen |
| Componenten voor opbouwmontage | JA |
| Doorlopende componenten | NEE |
| LAAG OPSTAPELEN | koper ------- 35um(1 oz)+plaat TOP laag |
| RO4003C 0,508 mm | |
| koper ------- 35um(1oz) + plaat BOT Laag | |
| TECHNOLOGIE | |
| Minimale tracering en ruimte: | 7,9 miljoen / 5,9 miljoen |
| Minimale / maximale gaten: | 0,4 mm / 0,4 mm |
| Aantal verschillende gaten: | 1 |
| Aantal boorgaten: | 3 |
| Aantal gefreesde sleuven: | 0 |
| Aantal interne uitsparingen: | 0 |
| Impedantiecontrole: | Nee |
| Aantal Gouden vinger: | 0 |
| BOARD MATERIAAL | |
| Glas Epoxy: | RO4003C Tg280℃, er<3,48, Rogers Corp. |
| Eindfolie extern: | 1,5 ons |
| Eindfolie intern: | NVT |
| Definitieve hoogte van PCB: | 0,6mm ±0,1 |
| PLATEN EN COATEN | |
| Oppervlakteafwerking | Onderdompeling goud, 37% |
| Soldeermasker van toepassing op: | NVT |
| Kleur soldeermasker: | NVT |
| Type soldeermasker: | NVT |
| CONTOUR/SNIJDEN | Routing |
| MARKERING | |
| Kant van componentlegenda | NVT |
| Kleur van componentlegenda | NVT |
| Fabrikantnaam of logo: | NVT |
| VIA | Geplateerd doorgaand gat (PTH), minimale maat 0,4 mm. |
| BRANDBAARHEIDSBEOORDELING | NVT |
| AFMETING TOLERANTIE | |
| Overzicht Dimensie: | 0.0059" |
| Bordbeplating: | 0,0029" |
| boor tolerantie: | 0,002" |
| TEST | 100% elektrische test vóór verzending |
| TYPE KUNSTWERK TE GELEVEREN | e-mailbestand, Gerber RS-274-X, PCBDOC enz |
| SERVICEGEBIED | Wereldwijd, wereldwijd. |
Typische toepassingen zijn als volgt:
Gegevensblad van Rogers 4003C (RO4003C)
| RO4003C Typische Waarde | |||||
| Eigendom | RO4003C | Richting | Eenheden | Voorwaarde | Test methode |
| Diëlektrische constante, εproces | 3,38 ± 0,05 | Z | 10GHz/23℃ | IPC-TM-650 2.5.5.5 Geklemde striplijn | |
| Diëlektrische constante, εontwerp | 3.55 | Z | 8 tot 40GHz | Differentiële faselengtemethode | |
| Dissipatiefactortan,δ | 0,0027 0,0021 |
Z | 10GHz/23℃ 2,5GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt van ε | +40 | Z | ppm/℃ | -50℃tot 150℃ | IPC-TM-650 2.5.5.5 |
| Volumeweerstand | 1,7 x 1010 | MΩ.cm | VOORWAARDE A | IPC-TM-650 2.5.17.1 | |
| Oppervlakte weerstand | 4,2 x 109 | MΩ | VOORWAARDE A | IPC-TM-650 2.5.17.1 | |
| Elektrische kracht | 31.2(780) | Z | Kv/mm(v/mil) | 0,51 mm (0,020") | IPC-TM-650 2.5.6.2 |
| Trekmodulus | 19.650 (2.850) 19.450 (2.821) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
| Treksterkte | 139(20.2) 100 (14,5) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
| Buigsterkte | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Dimensionale stabiliteit | <0,3 | X, Y | mm/m (mil/duim) |
na ets+E2/150℃ | IPC-TM-650 2.4.39A |
| Uitzettingscoëfficiënt | 11 14 46 |
X Y Z |
ppm/℃ | -55℃tot288℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 425 | ℃TGA | ASTM D 3850 | ||
| Warmtegeleiding | 0,71 | W/M/OK | 80℃ | ASTM C518 | |
| Vochtopname | 0.06 | % | 48 uur onderdompeling 0.060" monstertemperatuur 50℃ |
ASTM D 570 | |
| Dikte | 1.79 | gram/cm3 | 23℃ | ASTM D 792 | |
| Koperschilsterkte | 1.05 (6.0) |
N/mm (pli) |
na soldeer vlotter 1 oz. EDC-folie |
IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | NVT | UL 94 | |||
| Loodvrij Proces Compatibel | Ja | ||||
