Hoge frequentiepcb Rogers 10mil 0.254mm Tweezijdige rf PCB van RO4350B

Hoge frequentiepcb Rogers 10mil 0.254mm Tweezijdige rf PCB van RO4350B

MOQ: 1pcs
Prijs: USD9.99-99.99
Standaardverpakking: Vacuümbags+cartons
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000pcs per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
OIC-004.V1.0
Grondstof:
ROGERS 4350B
PCB-Grootte:
30x80=1 omhoog
Kopergewicht:
1oz
PCB-dikte:
0.3mm
De oppervlakte eindigt:
Onderdompelingsgoud
Laagtelling:
2 lagen
Markeren:

0Een.254mm PCB.

,

RO4350B PCB

,

PCB's met hoge frequentie

Productbeschrijving

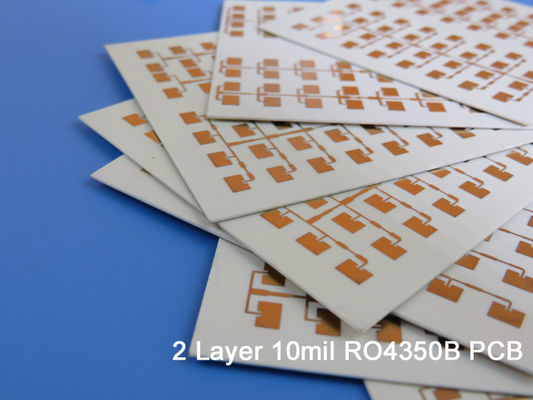

Hoge Frequentiepcb Rogers 10mil 0.254mm Tweezijdige rf PCB van RO4350B voor LTE

(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)



RO4350B worden de koolwaterstof ceramische laminaten ontworpen om de superieure hoge frequentieprestaties en vervaardiging van de lage kostenkring aan te bieden. De selectie van laminaten typisch beschikbaar aan ontwerpers wordt beduidend verminderd zodra de operationele frequenties tot 500 Mhz en hierboven stijgen. RO4350B die het materiaal bezit de eigenschappen door ontwerpers van rf-microgolfkringen en passende netwerken en de gecontroleerde lijnen van de impedantietransmissie worden gewenst. Het lage diëlektrische verlies laat RO4350B-materiaal toe om in vele toepassingen worden gebruikt waar de hogere werkende frequenties het gebruik van de conventionele materialen van de kringsraad beperken.



De temperatuurcoëfficiënt van diëlektrische constante is onder laagst van om het even welk materiaal van de kringsraad, en de diëlektrische constante is stabiel over een breed frequentiegebied. RO4350B levert de thermische coëfficiënt van het materiaal van uitbreiding (CTE) verscheidene zeer belangrijke voordelen aan de PCB-ontwerpers op. De uitbreidingscoëfficiënt van RO4350B is gelijkaardig aan dat van koper dat het materiaal toestaat om uitstekende dimensionale stabiliteit, een bezit tentoon te stellen nodig voor gemengde diëlektrische multi-layer raadsbouw. De lage z-As CTE van RO4350B verstrekt betrouwbare geplateerde door-gatenkwaliteit, zelfs in strenge thermische schoktoepassingen. RO4350B het materiaal heeft een Tg van >280C zodat blijven zijn uitbreidingskenmerken stabiel over de volledige waaier van PCB-verwerkingstemperaturen.



Parameters van een type van 0.3mm RO4350B PCB

PCB-GROOTTE 30 x 80mm=1up
RAADStype Tweezijdige PCB
Aantal Lagen 2 lagen
De oppervlakte zet Componenten op JA
Door Gatencomponenten Nr
LAAGopeenstapeling koper - 35um (1 oz) de HOOGSTE laag van +plate
RO4350B 0.254mm
koper - 35um (1oz) + plaatbot Laag
TECHNOLOGIE
Minimumspoor en Ruimte: N/A
Minimum/Maximumgaten: N/A
Aantal Verschillende Gaten: N/A
Aantal Boorgaten: 0
Aantal Gemalen Groeven: 0
Aantal Interne Knipsels: 0
Impedantiecontrole: nr
Aantal van Gouden vinger: 0
RAADSmateriaal
Glas Epoxy: RO4350B Tg280℃, ER<3>
Definitieve externe folie: 1,5 oz
Definitieve interne folie: N/A
Definitieve hoogte van PCB: 0,3 mm ±0.1
PLATEREN EN DEKLAAG
De oppervlakte eindigt Onderdompelingsgoud, 16%
Het soldeerselmasker is van toepassing: N/A
De Kleur van het soldeerselmasker: N/A
Het Type van soldeerselmasker: N/A
CONTOUR/CUTTING Het verpletteren
Het MERKEN
Kant van Componentenlegende N/A
Kleur van Componentenlegende N/A
Fabrikant Name of Embleem: N/A
VIA Nr
FLAMIBILITY CLASSIFICATIE De Goedkeuring min. van UL 94-V0.
AFMETINGStolerantie
Overzichtsdimensie: 0,0059“
Raadsplateren: 0,0029“
Boortolerantie: 0,002“
TEST 100% elektrotest vroegere verzending
TYPE VAN TE LEVEREN KUNSTWERK e-maildossier, Gerber rs-274-X, PCBDOC enz.
DE DIENSTgebied Wereldwijd, globaal.



De typische toepassingen zijn als volgt:

Automobielradar en Sensoren

Cellulaire Basisstationantennes

Directe Uitzendingssatellieten

Blok met geringe geluidssterkte

Machtsversterkers

RFID



Hoge frequentiepcb Rogers 10mil 0.254mm Tweezijdige rf PCB van RO4350B 0



RO4350B typische Waarde
Bezit RO4350B Richting Eenheden Voorwaarde Testmethode
Diëlektrische Constante, εProcess 3.48±0.05 Z   10 GHz/23℃ Ipc-tm-650 2.5.5.5 Vastgeklemde Stripline
Diëlektrische Constante, εDesign 3.66 Z   8 tot 40 GHz De differentiële Methode van de Faselengte
Dissipatie Factortan, δ 0,0037
0,0031
Z   10 GHz/23℃
2.5 GHz/23℃
Ipc-tm-650 2.5.5.5
Thermische Coëfficiënt van ε +50 Z ppm/℃ -50℃to 150℃ Ipc-tm-650 2.5.5.5
Volumeweerstandsvermogen 1.2 x 1010   MΩ.cm COND A Ipc-tm-650 2.5.17.1
Oppervlakteweerstandsvermogen 5.7 x109   COND A Ipc-tm-650 2.5.17.1
Elektrosterkte 31.2(780) Z Kv/mm (v/mil) 0.51mm (0,020“) Ipc-tm-650 2.5.6.2
Trekmodulus 16,767 (2.432)
14,153 (2.053)
X
Y
MPa (ksi) Rechts ASTM D 638
Treksterkte 203 (29,5)
130 (18,9)
X
Y
MPa (ksi) Rechts ASTM D 638
Flexural Sterkte 255
(37)
  MPa
(kpsi)
  Ipc-tm-650 2.4.4
Dimensionale Stabiliteit <0> X, Y mm/m
(mil/duim)
na etch+E2/150℃ Ipc-tm-650 2.4.39A
Coëfficiënt van Thermische Uitbreiding 10
12
32
X
Y
Z
ppm/℃ -55℃to288℃ Ipc-tm-650 2.4.41
Tg >280   ℃ TMA A Ipc-tm-650 2.4.24.3
Td 390   ℃ TGA   ASTM D 3850
Warmtegeleidingsvermogen 0,69   W/M/oK 80℃ ASTM C518
Vochtigheidsabsorptie 0,06   % 48hours onderdompeling 0,060“
steekproeftemperatuur 50℃
ASTM D 570
Dichtheid 1.86   gm/cm3 23℃ ASTM D 792
Koperschil Stength 0,88
(5,0)
  N/mm
(pli)
na soldeerselvlotter 1 oz.
EDC Folie
Ipc-tm-650 2.4.8
Brandbaarheid (3) v-0       UL 94
Loodvrij Procescompatibel systeem Ja
