3 mm Geen zijdeplaat PTFE PCB-plaat Warmluchtsoldering

MOQ:	1pcs
Prijs:	USD9.99-99.99
Standaardverpakking:	Vacuümbags+cartons
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000pcs per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

OIC-100.V1.0

Basismateriaal:

De reeks van PTFE F4B

Aantal lagen:

1 laag, 2 Laag, Multilayer, Hybride type

PCB-dikte:

0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm en 5.0mm, enz.

PCB-grootte:

≤ 400 mm x 500 mm

Soldeermasker:

- Nee.

Zilkscherm:

- Nee.

Koperen gewicht:

0.5oz, 1oz, 2oz, 3oz

Surfacefinish:

Naakt koper, HASL, ENIG, Onderdompelingstin enz.

Markeren:

Geen Raad van PCB van Silkscreen Teflon

3.0mm de Teflonraad van PCB

Productbeschrijving

Hallo allemaal.

Vandaag hebben we het over een type F4B hoogfrequente circuit board met een dikte van 3,0 mm.

De F4B-serie van hoogfrequente materialen bestaat voornamelijk uit PTFE-glasvezeldoek en keramisch gevulde PTFE-glasvezeldoek.Deze serie is een kosteneffectieve keuze, maar ook betrouwbaar vanwege de consistente kwaliteitHet wordt gebruikt in verschillende moderne toepassingen zoals navigatie, satellietcommunicatie, radar en de nieuwste technologieën zoals 4G en 5G-communicatie.

PCB-specificaties
Aantal lagen:	Doppelzijdig
basismateriaal:	F4B DK 2.2
Afmeting:	25 x 26 mm
Afgewerkte dikte	3.0 mm ± 10%
Afgewerkte koper:	1 oz
SMOBC:	- Nee, niet echt.
Afwerking van het oppervlak:	HASL Pbvrij

De belangrijkste specificaties van dit board zijn dubbelzijdig board, substraat is F4B, DK op 2.2, 61mm lang bij 62mm breed, afgeronde dikte op 3.0mm, afgewerkte koper op 1.0oz, geen soldeermasker geen zijderap en het oppervlak is OSP.

Laten we de stapel zien.
3 mm Geen zijdeplaat PTFE PCB-plaat Warmluchtsoldering 0

De bovenste laag en de onderste laag zijn 1 oz koper afgewerkt. F4b dielektrisch materiaal is in het midden van 2 lagen koper, met dielektrische constante op 2.2, 3,0 mm dik.

3 mm Geen zijdeplaat PTFE PCB-plaat Warmluchtsoldering 1

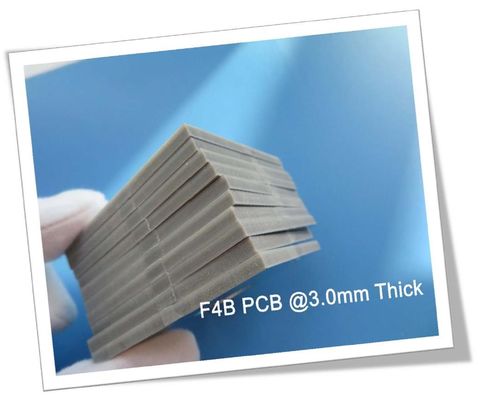

Dit is de foto van dit bord. De basiskleur van F4B PCB is bruin.

PCB-capaciteit
PCB materiaal:	PTFE
Code:	F4B-serie
Dielectrische constante:	2.2, 2,55 en 2.65
Dielectrische constante:	2.17, 2.45, 2,75 en 3.0
Aantal lagen:	1 laag, 2 lagen, meerlaags, hybride type
Koperen gewicht:	0.5oz, 1oz, 2oz, 3oz
PCB-dikte:	0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm,
PCB-dikte:	1.5mm, 2.0mm, 3.0mm, 4.0mm en 5.0mm, enz.
PCB-grootte:	≤ 400 mm x 500 mm
Afwerking van het oppervlak:	Kaars koper, HASL, ENIG, onderdompelingstenen, enz.

De diëlektrische constante van F4B materiaal is breed, variërend van 2,2 tot 3,0 enz. De dikte van het bord varieert van 0,17 mm tot 5,0 mm. We kunnen u prototype service, kleine partijen en massaproductie service te bieden.

Mocht u vragen hebben, neem dan contact met ons op.

Bedankt voor het lezen.

Aanhangsel: Gegevensblad PTFE ((F4B))

Naam	Testvoorwaarde			Eenheid	Waarde
Dichtheid	Normale toestand			g/cm³	2.1～2.35
Vochtopname	Dompel in gedestilleerd water van 20 ± 2 °C voor 24 uur			%	≤ 0.02
Werktemperatuur	Hoog-laagtemperatuurkamer			°C	-50°C～+260°C
Warmtegeleidbaarheid				W/m/k	0.8
CTE (typisch)	0 ̊ 100°C (εr:2.1~2.3)			ppm/°C	25(x)

					34(y)
					252(z)
CTE (typisch)	0 ̊ 100°C (εr:2.3 tot en met 2.9)			ppm/°C	14(x)

					21(y)
					173(z)
CTE (typisch)	0 ̊ 100°C (εr:2.9 tot en met 3.5)			ppm/°C	12(x)

					15(y)
					95(z)
Krimpfactor	2 uur in kokend water			%	0.0002
Oppervlakteweerstand	500 V gelijkstroom		Normale toestand	M·Ω	≥ 1 × 10⁴

			Constante luchtvochtigheid en temperatuur		≥ 1 × 10³
Volumeweerstand	Normale toestand			MΩ.cm	≥ 1 × 10⁶
	Constante luchtvochtigheid en temperatuur				≥ 1 × 10⁵
Pinweerstand	500 V gelijkstroom	Normale toestand		MΩ	≥ 1 × 10⁵
		Constante luchtvochtigheid en temperatuur			≥ 1 × 10³
Dielectrische sterkte van het oppervlak	Normale toestand			d=1 mm(Kv/mm)	≥ 12
	Constante luchtvochtigheid en temperatuur				≥ 11
Dielectrische constante	10GHZ.			Eer	2.20,2.55,2.65,3.0,3.5 (± 2%)

Dissipatiefactor	10 GHz			Tgδ	2.2	≤ 7 × 10^{- 4}
					2.55~2.65	≤ 1 × 10^-3
					3.0~3.5	≤ 1,5 × 10^-3

3 mm Geen zijdeplaat PTFE PCB-plaat Warmluchtsoldering 2
