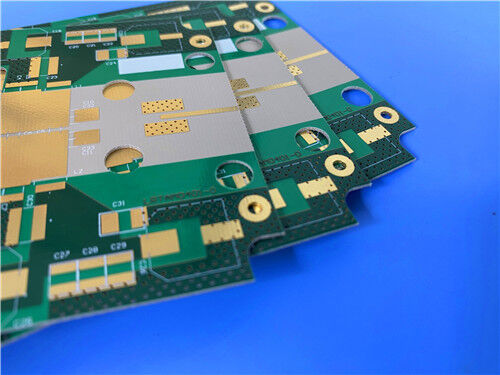

Deze PCB is een dubbelzijdig star bord, vervaardigd met TRF-45, een nieuwe generatie laagverlies, thermisch stabiel laminaatmateriaal. Gekenmerkt door geweven glasversterking voor verbeterde dimensionale stabiliteit en geïntegreerde keramische technologie, zorgt TRF-45 voor een lage en consistente Z-as expansie, zelfs onder soldeeromstandigheden. Ontworpen met een afgewerkte dikte van 0,9 mm, 1 oz (1,4 mils) koperbekleding op de buitenste lagen en een Immersion Gold oppervlakteafwerking, levert deze PCB betrouwbare prestaties voor hoogfrequente elektronische toepassingen.
PCB Details
| Item |
Specificatie |
| Basismateriaal |
TRF-45 |
| Aantal lagen |
Dubbelzijdig |
| Afmetingen bord |
105 mm x 76 mm (per stuk), +/- 0,15 mm |
| Minimale spoor/ruimte |
4/6 mils |
| Minimale gatgrootte |
0,25 mm |
| Blinde via's |
Geen |
| Afwerkte borddikte |
0,9 mm |
| Afwerkt kopergewicht (buitenste lagen) |
1 oz (1,4 mils) |
| Dikte via-plating |
20 μm |
| Oppervlakteafwerking |
Immersion Gold |
| Top Silkscreen |
Wit |
| Bottom Silkscreen |
Nee |
| Top Soldeermasker |
Groen |
| Bottom Soldeermasker |
Nee |
| Elektrische test |
100% elektrische test uitgevoerd vóór verzending |
PCB Stack-up
Dit is een 2-laags star PCB met de volgende stack-up structuur (van boven naar beneden):
| Laag Type |
Specificatie |
| Koperlaag_1 |
35 μm |
| TRF-45 Kern |
0,813 mm (32mil) |
| Koperlaag_2 |
35 μm |
PCB Statistieken
| Metriek |
Detail |
| Componenten |
42 |
| Totaal Pads |
38 |
| Doorvoergat Pads |
25 |
| Top SMT Pads |
13 |
| Bottom SMT Pads |
0 |
| Via's |
15 |
| Nets |
2 |
Artwork en Kwaliteitsnorm
Gerber RS-274-X dient als het gespecificeerde artworkformaat voor deze PCB, een wereldwijd erkende industriestandaard voor de productie van printplaten. Dit standaardformaat zorgt voor naadloze interoperabiliteit met professionele ontwerpsoftware en fabricagemachines, waardoor de nauwkeurige conversie van digitale circuitlay-outs naar fysieke PCB-producten wordt gefaciliteerd. Bovendien voldoet deze PCB aan de IPC-klasse-2 kwaliteitsnorm, die strenge criteria stelt aan prestaties en betrouwbaarheid, en bevestigt daarmee de geschiktheid voor gebruik in commerciële en industriële operationele scenario's.
Beschikbaarheid
Deze hoogwaardige PCB is wereldwijd beschikbaar voor verzending, gericht op zowel prototypingbehoeften als grootschalige productieorders om wereldwijde toegankelijkheid voor alle klanten te garanderen.
Introductie van TRF-45
De TRF-45 laminaatmateriaal vertegenwoordigt een nieuwe generatie laagverlies, thermisch stabiele laminaatmateriaal van Taconic Advanced Dielectric Division. TRF-45 is geweven glasversterkt voor verbeterde dimensionale stabiliteit en gecombineerd met Taconic's expertise in keramische technologie. Het vertoont een lage en consistente Z-as expansie over een breed temperatuurbereik, inclusief en tot aan soldeeromstandigheden. TRF-45 kan worden gesneden, geboord en geplateerd met standaardmethoden voor PTFE geweven glasvezelmateriaal.
Typische Toepassingen
- Satellietradioantennes
- RFID-antennes
- GPS-antennes
TRF-45 – Laagverlies Keramisch Gevuld PTFE
De TRF-serie laminaatmateriaal vertegenwoordigt een nieuwe generatie laagverlies, thermisch stabiele laminaatmateriaal van Taconic's Advanced Dielectric Division.
Versterkt met geweven glas voor verbeterde dimensionale stabiliteit en ondersteund door Taconic's expertise in keramische technologie, vertonen TRF laminaatmateriaal een lage en consistente Z-as expansie over een breed temperatuurbereik, inclusief soldeeromstandigheden.
Voordelen
- Laagverlies keramisch gevuld PTFE
- Hoge thermische geleidbaarheid
- Stabiele diëlektrische constante (Dk) over temperatuur
- Stabiele diëlektrische constante (Dk) over frequentie
- Zeer lage Z-as thermische uitzettingscoëfficiënt (CTE)
| TRF-45 Typische Waarden |
| Eigenschap |
Testmethode |
Eenheid |
Waarde |
| Materiaal |
/ |
/ |
RF-45 |
| Diëlektrische Constante @ 10GHz |
IPC-TM-650 2.5.5.5.1(m) |
/ |
4.5 |
| Dissipatiefactor @ 10GHz |
IPC-TM-650 2.5.5.5.1(m) |
/ |
0.0035 |
| Vochtabsorptie |
IPC-TM-650 2.6.2.1 |
% |
≤0.06 |
| Buigsterkte (Lengte) |
IPC-TM-650.2.4.4 |
lbs / in (N/mm2) |
17000 (177) |
| Buigsterkte (Dwars) |
IPC-TM-650 2.4.4 |
lbs / in (N/mm2) |
15000 (103) |
| Peel Sterkte |
IPC-TM-650 2.4.8 (Thermische Stress) |
lbs / in (N/mm) |
>8 (>1.4) |
| Thermische Geleidbaarheid |
ASTM F 433 |
W/m/K |
0.43 |
| Volume Weerstand |
IPC-TM-650 2.5.17.1 |
Mohm/cm |
8.0 x 107 |
| Oppervlakte Weerstand |
IPC-TM-650.2.5.17.1 |
Mohm |
3.0 x 107 |
| CTE (x) |
ASTM D 3386 |
ppm/℃ |
9 |
| CTE (y) |
ASTM D 3386 |
ppm/℃ |
9 |
| CTE (z) |
ASTM D 3386 |
ppm/℃ |
40 |
| Typische Diktes |
| Inches |
mm |
| 0.0080 |
0.20 |
| 0.0160 |
0.41 |
| 0.0240 |
0.61 |
| 0.0320 |
0.81 |
| 0.0400 |
1.02 |
| 0.0640 |
1.63* |
| 0.1200 |
3.05* |
