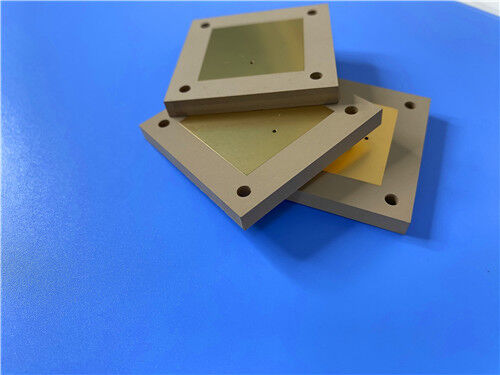

0.8mm TP2500 Substraat 2-laag RF PCB Pure Gold Plating

0.8mm TP2500 Substraat 2-laag RF PCB Pure Gold Plating

MOQ: 1pcs
Prijs: USD9.99-99.99
Standaardverpakking: Vacuümbags+cartons
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000pcs per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
OIC-312.V1.0
Basismateriaal:
Wangling TP2500
Aantal lagen:
2 lagen
PCB-dikte:
0.9 mm
PCB-grootte:
78 mm x 43,05 mm, +/- 0,15 mm
Soldeer masker:
Nee
Zeefdruk:
Nee
Koperen gewicht:
1oz (1,4 mil) buitenste lagen
Oppervlakteafwerking:
Puur vergulden (nikkelvrij)
Markeren:

Dual-layer flexibel gedrukt circuit

,

Flexibel gedrukt circuit met meerdere koppelingen

Productbeschrijving

Dit aangepaste 2-laags TP2500 PCB maakt gebruik van Wangling's glasvrije thermoplastische hoogfrequente substraat, gemengd uit keramische vulstoffen en PPO-hars om betrouwbare RF-prestaties te leveren voor compacte, zeer betrouwbare elektronische assemblages. Met een afmeting van 78 mm x 43,05 mm, behoudt de printplaat een strikte dimensionale tolerantie van ±0,15 mm en maakt gebruik van nikkelvrije puur gouden beplating voor oppervlaktemetallisatie. Er worden geen soldeermaskers of zeefdrukmarkeringen aangebracht aan beide zijden van het laminaat. De lay-out is uitsluitend gebaseerd op through-hole constructie met nul blinde vias, ter ondersteuning van 6/8 mil minimale trace- en space-routing naast een minimale gatgrootte van 0,25 mm. Buitenste koperlagen zijn afgewerkt met 1oz kopergewicht, en 20 µm via-beplating zorgt voor stabiele elektrische interconnectie. Het bevat 26 componentvoetsporen, 49 totale pads en 36 vias toegewezen aan slechts één elektrisch net. Elk afgewerkt PCB doorstaat uitgebreide elektrische tests voorafgaand aan verzending en voldoet aan de IPC-Klasse-2 kwaliteitsnormen. Gerber RS-274-X ontwerpbestanden worden geaccepteerd voor fabricage, met verzendopties beschikbaar voor klanten wereldwijd.



PCB Specificatie

Thermoplastische hoogfrequente PCB's vereisen een nauwkeurige dimensionale controle om een consistente signaalintegriteit te behouden over microgolfbanden. De onderstaande tabel verzamelt alle fysieke specificaties, productiebeperkingen en details van de oppervlaktebehandeling voor dit TP2500-circuit ter beoordeling.

Item Details
Basismateriaal Wangling TP2500
Aantal lagen 2 Lagen
Afmetingen printplaat 78 mm x 43,05 mm, +/-0,15 mm
Minimale Trace/Space 6/8 mils
Minimale gatgrootte 0,25 mm
Blinde Vias Geen
Afwerkingsdikte printplaat 0,9 mm
Afwerkingskopergewicht 1oz (1,4 mils) buitenlagen
Via-beplating dikte 20 µm
Oppervlakteafwerking Puur gouden beplating (nikkelvrij)
Bovenste Zeefdruk Nee
Onderste Zeefdruk Nee
Bovenste Soldeermasker Nee
Onderste Soldeermasker Nee
Test voor verzending 100% Elektrische test



PCB Stack-omhoog

De stack-up van een printplaat bepaalt direct het impedantiegedrag voor RF-circuits. De onderstaande tabel schetst de laagconfiguratie van deze tweelaagse starre printplaat, met de koperfolie en het kernsubstraat van boven naar beneden.

Laag Materiaal / Koper Dikte
Koper_laag_1 Koper 35 µm
Kern TP2500 Kern 0,8 mm
Koper_laag_2 Koper 35 µm
