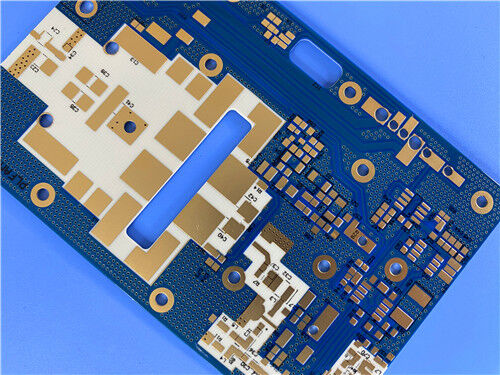

0.2mm RO4350B LoPro Double-Layer PCB met blauw soldeermasker

Op zoek naar een kosteneffectieve 2-laags bakwagenRF-printplaatdat superieure hoogfrequente prestaties en signaalintegriteit levert? Deze 2-laags stijve RF-PCB is gemaakt van RO4350B Low Profile, een eigen laminaat ontwikkeld door Rogers, en is voorzien van een Immersion Gold-oppervlakteafwerking. Deze PCB voldoet aan de kwaliteitsnormen van IPC-Klasse 2 en levert consistente, betrouwbare prestaties voor kritische toepassingen zoals antennes voor mobiele basisstations, snelle digitale apparatuur en satelliet-LNB's. Met een focus op laag geleiderverlies, flexibele ontwerpmogelijkheden en kostenefficiënte productie, komt het naar voren als de optimale keuze voor ingenieurs en inkoopteams die op zoek zijn naar een krachtig, eenvoudig te produceren substraat voor hoogfrequente RF- en digitale projecten.

PCBSpecificatieS

PCB-stapel-Configuratie

Artworkformaat en beschikbaarheid

Artworkformaat: Geleverd in Gerber RS-274-X – Het industriestandaardformaat voor PCB-productie, dat compatibiliteit garandeert en een betrouwbare productie garandeert.

Beschikbaarheid: Wereldwijd – Wij bieden wereldwijde verzending om te voldoen aan de behoeften van ingenieurs en fabrikanten over de hele wereld, met levertijden die voldoen aan de industrienormen.

RO4350B Substraat met laag profiel: de sleutel tot hoogfrequente, kosteneffectieve prestaties

Het RO4350B Low Profile-laminaat van Rogers vormt de hoeksteen van de uitzonderlijke hoogfrequente prestaties en kostenefficiëntie van de PCB, ontworpen om te voldoen aan de eisen van moderne RF- en digitale toepassingen:

RO4350B-laminaten met laag profiel maken gebruik van een gepatenteerde Rogers-technologie waarmee omgekeerd behandelde folie kan worden verbonden met het standaard RO4350B-diëlektricum. Dit innovatieve ontwerp creëert een laminaat met een laag geleiderverlies, waardoor het invoegverlies en de signaalintegriteit worden verbeterd, terwijl alle waardevolle kenmerken van het standaard RO4350B-laminaatsysteem behouden blijven. RO4350B koolwaterstof-keramische laminaten zijn speciaal ontworpen om superieure hoogfrequente prestaties te leveren in combinatie met een kostenefficiënte circuitproductie. Het resultaat is een materiaal met weinig verlies dat kan worden geproduceerd met behulp van standaard epoxy/glas (FR-4) processen, waardoor de noodzaak voor gespecialiseerde voorbereiding zoals natriumetsen overbodig wordt, waardoor de productiekosten aanzienlijk worden verlaagd.

Belangrijkste kenmerken van de RO4350B printplaat met laag profiel

RO4350B Low Profile biedt uitstekende elektrische en mechanische functies die speciaal zijn afgestemd op hoogfrequente, kostengevoelige toepassingen, waaronder:

Diëlektrische constante: 3,48 +/- 0,05 bij 10 GHz/23°C – Zorgt voor een stabiele signaalvoortplanting voor hoogfrequente RF-toepassingen

Dissipatiefactor: 0,0037 bij 10 GHz/23°C – Laag diëlektrisch verlies, wat van cruciaal belang is voor het behoud van de signaalintegriteit en het verminderen van invoegverlies

Prestaties bij hoge temperaturen: Td > 390°C, hoge Tg groter dan 280°C (TMA) – Ondersteunt verwerking bij hoge temperaturen en betrouwbare werking in zware omstandigheden

Hoge thermische geleidbaarheid: 0,69 W/mK – Maakt efficiënte warmteafvoer mogelijk en beschermt componenten in toepassingen met hoog vermogen

Lage Z-as thermische uitzettingscoëfficiënt: 32 ppm/°C – Verbetert de maatvastheid en betrouwbaarheid bij temperatuurschommelingen

Op koper afgestemde thermische uitzettingscoëfficiënt (-55 tot 288 °C): X-as 10 ppm/°C, Y-as 12 ppm/°C, Z-as 32 ppm/°C – Vermindert thermische spanning en verbetert de betrouwbaarheid op lange termijn

UL 94-V0 Ontvlambaarheid – Voldoet aan strenge brandveiligheidsnormen voor elektronische apparatuur

Compatibel met loodvrij proces – Voldoet aan de wereldwijde milieuregelgeving en moderne productiepraktijken

Belangrijkste voordelen van de RO4350B printplaat met laag profiel

Het RO4350B Low Profile-substraat biedt talloze voordelen voor ingenieurs en fabrikanten, waaronder:

Een lager invoegverlies maakt ontwerpen met een hogere werkfrequentie mogelijk (zelfs meer dan 40 GHz) – Vergroot de toepassingsmogelijkheden voor hoogfrequente projecten

Verminderde passieve intermodulatie (PIM) voor basisstationantennes – Verbetering van de signaalkwaliteit en prestaties in communicatiesystemen

Verbeterde thermische prestaties dankzij minder geleiderverlies – Verlenging van de levensduur en betrouwbaarheid van componenten

Meerlaagse PCB-mogelijkheden – Biedt ontwerpflexibiliteit voor complexe circuits met hoge dichtheid

Ontwerpflexibiliteit – Aanpassing aan diverse RF- en digitale toepassingsvereisten

Verwerking bij hoge temperaturen – Compatibel met strenge productie- en bedrijfsomstandigheden

Voldoet aan milieueisen – Voldoet aan loodvrije en veiligheidsnormen

CAF-bestendig – Verbetering van de betrouwbaarheid op lange termijn door de vorming van geleidende anodische filamenten te voorkomen

Toepassingen

RO4350B Low Profile 2-laags RF-PCB is speciaal ontworpen voor hoogfrequente, kosteneffectieve toepassingen, waaronder:

• Digitale toepassingen zoals servers, routers en snelle backplanes
• Antennes voor mobiele basisstations en eindversterkers
• LNB's (Low Noise Blocks) voor directe uitzendingssatellieten
• RF-identificatietags (RFID).
