2-laags WL-CT440 stijve RF PCB koolwaterstofkeramisch gevulde hoogfrequente plaat

MOQ:	1 stks
Prijs:	USD9.99-99.99
Standaardverpakking:	Vacuümzakken + dozen
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000PCS per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

BIC-332.V1.0

PCB-materiaal:

WL-CT440

Aantal lagen:

2-laags

PCB-dikte:

0,8 mm

PCB-formaat:

89 mm × 63,5 mm (1 STUKS)

Koperen gewicht:

1 oz (1,4 mil) buitenste koperfolie

Oppervlakteafwerking:

Onderdompeling goud

Markeren:

PCB-materiaal TLY-3-laminaat

met een breedte van niet meer dan 50 mm

TLY-3 kopergeplatte laminaat

Productbeschrijving

Deze tweelaagse stijve WL-CT440hoogfrequente RF-PCB'sis vervaardigd met koolwaterstofkeramisch versterkt dielectrisch laminaat van glasvezel, dat dient als een economisch alternatief voor geïmporteerde hoogfrequente substraten.vervaardigd volgens IPC-klasse 2-normen en afgewerkt met onderdompelingsgoudDeze 0,8 mm dunne schakelplaat levert een laag dielectriciteitsverlies, uitzonderlijke thermische geleidbaarheid, hoge Tg-prestaties en consistente dielectrische stabiliteit.met FR4-compatibele fabricageprocessen, WL-CT440 is veel gemakkelijker te verwerken dan conventionele PTFE-materialen met behoud van uitstekende herhaalbaarheid en circuitbetrouwbaarheid.antennes met een fasearray, radar hardware, en satellietcommunicatie assemblages.

PCB-specificaties

Bouwstuk	Detail
Basismateriaal	WL-CT440 Hydrocarbonafgevulde keramische glasvezelstof, kopergecoate laminaat voor hoogfrequente schakelingen
Aantal lagen	2 lagen Rigid high-frequency PCB architectuur ontworpen voor lucht- en ruimtevaart- en radarelektronische systemen
Afmetingen van het bord	89 mm × 63,5 mm (1 PCS), met een strenge afmetingstolerantie van +/- 0,15 mm voor nauwkeurige assemblage van onderdelen
Trace & Space	Minimaal 4/6 mils, ondersteunt compacte trace routing en behoudt superieure hoogfrequente signaalintegratie
Minimale grootte van het gat	0.2 mm, vervaardigd voor het met hoge precisie monteren en inbrengen van door-gaten onderdelen
Vries	Geen blinde via's, vergemakkelijken de fabricageprocedures en zorgen voor een consistente elektrische geleiding tussen de lagen
Afgewerkte plaatdikte	0.8 mm, lichtgewicht en dunne constructie ideaal voor ruimtebeperkte lucht- en ruimtevaartapparaten
Koperen gewicht	1 oz (1,4 mils) buitenkoperfolie, die een stabiele geleidbaarheid biedt voor de overdracht van microgolfsignalen
Via de dikte van de bekleding	20 μm, voldoet aan de eisen van IPC-Klasse 2 om robuustheid via geleidbaarheid en duurzaamheid op lange termijn te garanderen
Oppervlakte afwerking	Immersion Gold, met uitstekende oxidatiebestendigheid en betrouwbare soldeerbaarheid voor hoogfrequente precisiecircuits
Zilkscherm en soldeermasker	Top Silkscreen: Geen; Bottom Silkscreen: Geen; Top Solder Mask: Geen; Bottom Solder Mask: Geen ️ Volledig blootgestelde koperen lay-out minimaliseert de verzwakking van het magnetronsignaal
Kwaliteitscontrole	100% continuïteitstesting voorafgaand aan de levering om een onberispelijke elektrische prestatie te garanderen

PCB-opstapelingsconfiguratie

Stapelcomponent	Specificaties en beschrijving
Koperlaag 1	35μm
WL-CT440 Core	0.762 mm (30 mil)
Koperlaag 2	35 μm

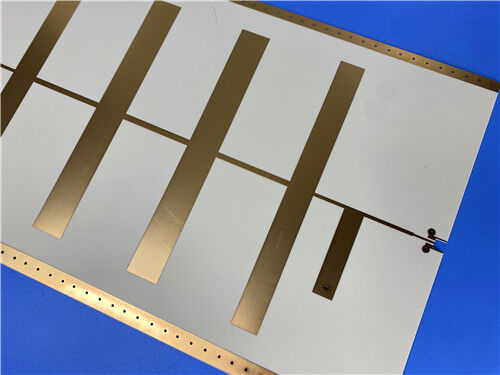

2-laags WL-CT440 stijve RF PCB koolwaterstofkeramisch gevulde hoogfrequente plaat 0

Artwork-formaat en conformiteitsnorm

Artwork-formaat: Gerber RS-274-X, een industrie-standaardformaat dat zorgt voor een nauwkeurige PCB-fabricage en universele gegevenscompatibiliteit.

Geaccepteerde norm: IPC-Klasse 2, die duurzame en betrouwbare werking garandeert voor lucht- en ruimtevaart- en militaire hoogfrequente elektronische apparaten.

Beschikbaarheid: Wereldwijde scheepvaart wordt aangeboden ter ondersteuning van internationale ingenieursopdrachten en industriële projecten.

Inleiding van WL-CT440 Substraat

WL-CT440 is een thermoset koolwaterstof keramisch glasvezelversterkt koper bekleed laminaat ontworpen voor hoogfrequente magnetronen.met een gewicht van niet meer dan 10 kgIn tegenstelling tot complexe materialen op basis van PTFE, biedt dit substraat een stabiele elektrische prestatie met lage verliezen voor microgolfcircuits.WL-CT440 gebruikt FR4-matched productie-workflows, waarbij de verwerking van PCB's wordt vereenvoudigd en tegelijkertijd een uitstekende stabiliteit en herhaalbaarheid van de productie wordt behouden.

De synergetische combinatie van koolwaterstofhars en keramische additieven zorgt voor een minimale signaalafzwakking, een superieure hittebestendigheid en een uitstekende temperatuurstabiliteit.Dit materiaal heeft een stabiele dielektrische temperatuurcoëfficiëntAls een kosteneffectieve binnenlandse vervanging voor geïmporteerde hoogfrequente laminaatstoffen wordt WL-CT440 op grote schaal toegepast voor militaire, lucht- en ruimtevaart,en commerciële radiofrequentiesystemen.

Belangrijkste kenmerken

Parameter	Specificatie en opmerkingen
Dielectrische constante @10GHz	4.1 bij 10 GHz/23°C, met een stabiele dielectrische prestatie voor algemene hoogfrequente circuits.
Dissipatiefactor @10 GHz	0.004 bij 10 GHz, waarbij een laag signaalverlies wordt gehandhaafd tijdens de microwave-transmissie
Temperatuurcoëfficiënt Dk	-21 ppm/°C, waardoor een betrouwbare dielectrische stabiliteit wordt gewaarborgd bij fluctuerende omgevingstemperaturen
Warmtegeleidbaarheid	0.66 W/MK, waardoor een efficiënte warmteafvoer mogelijk is voor RF-circuits met een hoog vermogen
Vochtopname	0.12%, waarbij de elektrische eigenschappen in vochtige werkomgevingen constant blijven
X-Y-as CTE	X-as: 14 ppm/°C, Y-as: 18 ppm/°C, voorzien van koper-matched thermische expansie
Z-as CTE	35 ppm/°C, waardoor de risico's van thermische delaminatie en boordvervorming worden beperkt
Tg-waarde	≥ 280°C, met uitzonderlijke thermische duurzaamheid tijdens terugstroomsoldeercycli

Belangrijkste voordelen

WL-CT440 biedt duidelijke technische voordelen voor commerciële en militaire hoogfrequente schakelontwerpers:

FR4-compatibele fabricage vereenvoudigt de productie en verlaagt de productiekosten in vergelijking met PTFE-substraten

Geoptimaliseerde lage Dk- en lage Df-waarden zorgen voor een schone, stabiele signaaloverdracht over de microwavefrequentiebanden

Een lage waterabsorptie voorkomt een afname van de elektrische prestaties onder vochtige atmosferische omstandigheden

Hoge thermische geleidbaarheid versnelt de warmteafvoer voor hoogversterkercircuits

Kopergesynchroniseerde CTE vermindert de thermische spanning en verhoogt de betrouwbaarheid van de constructie op lange termijn

Superieure Tg eigenschap versterkt de thermische stabiliteit tijdens herhaalde soldeerprocessen

Typische toepassingen

Deze WL-CT440 2-laag RF-PCB wordt veel gebruikt in militaire, lucht- en ruimtevaartcommunicatiesystemen:

Aerospaceapparaten, ruimtevaartkabine-apparatuur en elektronische modules in de lucht

- microgolfantennes en fasegevoelige antennesystemen

-Vroege waarschuwingsradars en radarontvangers in de lucht

- Antennen met gefasiseerde matrixen en microgolfstralen

- Satellietcommunicatie, navigatiesystemen en RF-versterkers

2-laags WL-CT440 stijve RF PCB koolwaterstofkeramisch gevulde hoogfrequente plaat 1
