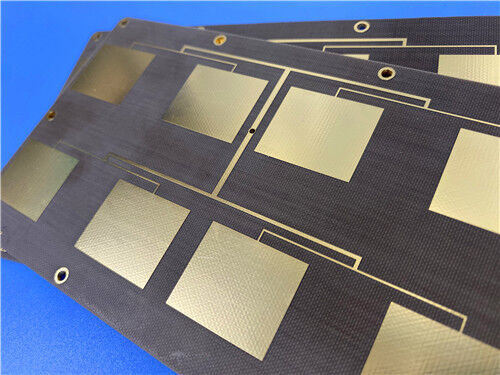

TLX-7 PCB 2-laag 30 mil Substraat Wit zijdefilter Onderdompeling Goud

Dit is een hoogwaardige 2-laags starre printplaat (PCB) vervaardigd met Taconic TLX-7, een hoogfrequent laminaat op basis van polytetrafluoretheen (PTFE) en versterkt met geweven glasvezel. Specifiek ontworpen om uitzonderlijke elektrische prestaties te leveren in veeleisende RF- en microgolfapplicaties, maakt de PCB gebruik van de lage en stabiele diëlektrische constante (Dk=2.6) van het materiaal, een ultralage dissipatiefactor (DF) en uitstekende elektrische stabiliteit over een breed scala aan temperaturen en frequenties. Dit zorgt voor minimale signaalverzwakking, zelfs bij millimetergolf-frequenties, waardoor het zeer geschikt is voor microgolfontwerpen met een laag aantal lagen, zoals radarsystemen en phased array antennes.

Details PCB Constructie

PCB Stack-up

Artwork, Kwaliteitsnorm en Beschikbaarheid

Het artwork voor deze PCB wordt geleverd in het Gerber RS-274-X formaat, de industriestandaard voor PCB-productie.

Elke PCB voldoet aan de IPC-Klasse-2 kwaliteitsnorm, een wereldwijd erkend criterium dat consistente elektrische prestaties, betrouwbare productkwaliteit en naleving van industriële vereisten voor hoogfrequente toepassingen garandeert.

Bovendien is deze PCB wereldwijd beschikbaar, gericht op de behoeften van internationale klanten en microgolf/RF-circuits projecten over de hele wereld.

Introductie tot Taconic TLX-7 Materiaal

TLX-7 is een hoogfrequent laminaat geproduceerd door Taconic, speciaal ontwikkeld om superieure elektrische prestaties te leveren in veeleisende RF- en microgolfapplicaties. Bestaande uit PTFE (Polytetrafluoretheen) versterkt met geweven glasvezel, vertoont TLX-7 een lage en stabiele diëlektrische constante (Dk=2.6) en een ultralage dissipatiefactor, wat minimale signaalverzwakking garandeert, zelfs bij millimetergolf-frequenties. Dit laminaat biedt uitstekende elektrische stabiliteit over een breed temperatuur- en frequentiebereik, gecombineerd met betrouwbare thermische en mechanische eigenschappen, waardoor het een optimale keuze is voor microgolfontwerpen met een laag aantal lagen.

Belangrijkste voordelen van Taconic TLX-7 Materiaal

-Uitzonderlijke mechanische en thermische eigenschappen, die structurele integriteit en prestatie stabiliteit garanderen onder zware bedrijfsomstandigheden.

-Lage en stabiele diëlektrische constante (Dk=2.6), die consistente signaalvoortplanting en nauwkeurige impedantiecontrole in hoogfrequente circuits mogelijk maakt.

-Dimensionale stabiliteit, waardoor vervorming tijdens productie en gebruik wordt verminderd om betrouwbare circuitprestaties te garanderen.

-Lage vochtabsorptie, wat de betrouwbaarheid op lange termijn en de elektrische stabiliteit in vochtige of wisselende omgevingsomstandigheden verbetert.

-UL 94 V-0 vlamvertragendheid, wat voldoet aan de veiligheidseisen voor elektronische apparatuur in diverse industriële sectoren.

-Strak gecontroleerde diëlektrische constante, die herhaalbare circuitprestaties en consistentie over productielots garandeert.

-Ultralage dissipatiefactor (DF), die signaalverlies minimaliseert en energie-efficiëntie maximaliseert in hoogfrequente toepassingen.

-Geoptimaliseerd voor microgolfontwerpen met een laag aantal lagen, wat kosteneffectiviteit en vereenvoudigde fabricage biedt met behoud van hoge prestatie niveaus.

Typische toepassingen

-Radarsystemen

-Phased Array Antennes

-Mobiele communicatiesystemen

-Microgolf testapparatuur

-Microgolf transmissieapparaten

-RF Componenten

Conclusie

Deze 2-laags PCB, gemaakt van Taconic TLX-7 PTFE-gebaseerd laminaat, biedt superieure hoogfrequente prestaties, stabiliteit en betrouwbaarheid voor veeleisende RF/microgolfapplicaties.

De belangrijkste voordelen van Taconic TLX-7 (lage stabiele Dk, ultralage DF, dimensionale stabiliteit, lage vochtabsorptie, UL 94 V-0) maken deze PCB een kosteneffectieve oplossing voor microgolfprojecten met een laag aantal lagen.
