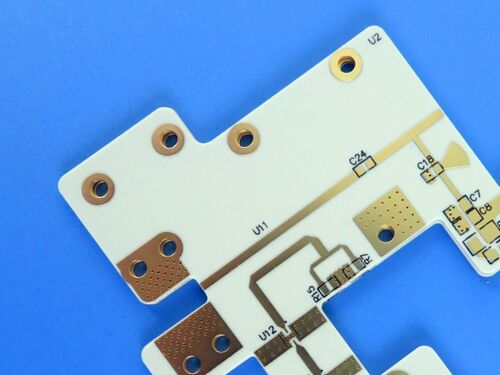

Deze printplaat is een 2-laags starre printplaat voor hoge frequenties, vervaardigd met Rogers RO4835, een hoogwaardig laminaat, ontworpen voor toepassingen met hoge frequenties en kosteneffectieve fabricage. Dankzij de verbeterde stabiliteit bij hoge temperaturen, superieure oxidatieweerstand en eigenschappen met laag verlies, zorgt de printplaat voor een uitzonderlijke signaalintegriteit en betrouwbare prestaties, geschikt voor prestatiekritische, grootschalige toepassingen, waaronder automotive radar en RF-componenten.
Printplaat Specificatie
| Item |
Specificaties |
| Basismateriaal |
Rogers RO4835 (Low-Loss Hydrocarbon Laminate) |
| Aantal lagen |
2 lagen (geen blinde of begraven via's inbegrepen) |
| Afmetingen printplaat |
45,6 mm x 78 mm per eenheid, met een dimensionale tolerantie van +/- 0,15 mm |
| Minimale spoor/afstand |
5 mil spoorbreedte met 7 mil afstand |
| Minimale gatgrootte |
0,4 mm |
| Afgewerkte dikte printplaat |
0,3 mm |
| Afwerkingsgewicht koper |
1 oz (gelijk aan 1,4 mils) voor buitenlagen |
| Dikte via-plating |
20 μm |
| Oppervlakteafwerking |
ENEPIG (Electroless Nickel Electroless Palladium Immersion Gold) |
| Bovenzijde silkscreen |
Zwart (geen silkscreen aangebracht op soldeerpads) |
| Onderzijde silkscreen |
Niet toegepast |
| Bovenzijde soldeermasker |
Niet toegepast |
| Onderzijde soldeermasker |
Niet toegepast |
| Kwaliteitscontrole |
100% elektrische testen wordt uitgevoerd |
Printplaat stapel-omhoog
| Laag |
Beschrijving |
Dikte |
| 1 |
Afwerkte koperlaag (bovenste buitenlaag) |
35 μm |
| - |
Rogers RO4835 Diëlektrische kern |
0,254 mm (10 mil) |
| 2 |
Afwerkte koperlaag (onderste buitenlaag) |
35 μm |
Artwork, Kwaliteit Standaard en Servicegebied
Wat betreft artwork, naleving van normen en servicebereik, wordt deze printplaat geleverd met artwork in Gerber RS-274-X-formaat—een industriestandaardformaat voor de productie van printplaten dat naadloze compatibiliteit garandeert met de meeste gangbare productieapparatuur en ontwerpsoftware. De printplaat voldoet aan de geaccepteerde IPC-Klasse-2-standaard, een algemeen erkende benchmark die consistente prestaties, betrouwbare productkwaliteit en naleving van industriële vereisten garandeert. Bovendien biedt deze printplaat wereldwijde service dekking, waardoor deze geschikt is voor internationale projecten met hoge frequenties over de hele wereld.
Introductie tot Rogers RO4835 Materiaal
Het RO4835 laminaat van Rogers is een koolwaterstofmateriaal met laag verlies dat verbeterde stabiliteit bij hoge temperaturen en een betere oxidatieweerstand biedt dan andere koolwaterstofgebaseerde materialen. Het deelt vergelijkbare elektrische en mechanische eigenschappen met RO4350B-laminaten en is specifiek ontworpen om uitstekende prestaties bij hoge frequenties te leveren en tegelijkertijd kosteneffectieve circuitfabricage mogelijk te maken. RO4835-laminaten zijn compatibel met standaard epoxy/glas (FR-4) verwerkingsmethoden en zijn concurrerend geprijsd, waardoor ze een praktische optie zijn voor grootschalige toepassingen. Bovendien kunnen ze worden uitgerust met Rogers' eigen LoPro Reverse behandeld koperfolie, wat ideaal is voor toepassingen die een laag invoegverlies vereisen.
Belangrijkste kenmerken van Rogers RO4835 Materiaal
| Belangrijkste kenmerken |
Specificaties |
| Naleving |
RoHS-conform (voor toepassingen die UL 94 V-0 vereisen); IPC-4103 conform |
| Diëlektrische constante (Dk) |
3,48 +/- 0,05 |
| Verliesfactor |
0,0037 bij 10 GHz |
| Glasovergangstemperatuur (Tg) |
Meer dan 280 °C (gemeten met TMA) |
| Thermische uitzettingscoëfficiënt (CTE) |
X-as: 10 ppm/°C; Y-as: 12 ppm/°C; Z-as: 31 ppm/°C |
Voordelen van Rogers RO4835 Materiaal
Veel superieure oxidatieweerstand vergeleken met conventionele thermohardende microgolfmaterialen, wat zorgt voor betrouwbaarheid op lange termijn onder zware bedrijfsomstandigheden.
Ontworpen voor prestatiegevoelige, grootschalige toepassingen, waarbij een balans wordt bereikt tussen uitstekende prestaties en kosteneffectiviteit.
Eigenschappen met laag verlies: Uitzonderlijke elektrische prestaties maken gebruik mogelijk in toepassingen met hogere bedrijfsfrequenties, waardoor het perfect is voor automotive toepassingen.
Strakke tolerantie van de diëlektrische constante, wat de productie van transmissielijnen met gecontroleerde impedantie ondersteunt voor consistente signaalprestaties.
Compatibel met loodvrije processen, zonder blaarvorming of delaminatie tijdens loodvrij solderen, wat zorgt voor betrouwbare productie.
Lage Z-as uitzetting, wat zorgt voor betrouwbare geplateerde doorlopende gaten (PTH) en de mechanische stabiliteit verbetert.
Lage in-plane uitzettingscoëfficiënt, waardoor het materiaal stabiel blijft gedurende het gehele bereik van circuitverwerkingstemperaturen.
Typische toepassingen
Profiterend van zijn uitstekende prestaties bij hoge frequenties, oxidatieweerstand en kosteneffectiviteit, is deze printplaat specifiek ontworpen voor de volgende toepassingen:
-Automotive Radar en Sensoren
-Point-to-Point Microgolfsystemen
-Power Amplifiers
-Phased-Array Radar
-RF Componenten
Conclusie
Deze 2-laags starre printplaat, gemaakt van Rogers RO4835 low-loss laminaat, combineert uitstekende prestaties bij hoge frequenties, verbeterde duurzaamheid en kosteneffectiviteit.
De inherente voordelen van Rogers RO4835—zoals stabiliteit bij hoge temperaturen, uitstekende oxidatieweerstand, laag verlies en compatibiliteit met loodvrije processen—maken deze printplaat een concurrerende optie voor grootschalige projecten met hoge frequenties.
