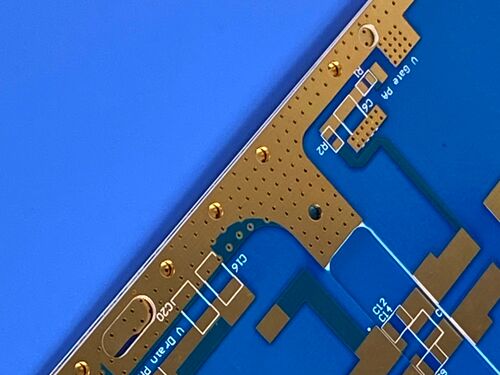

Deze 2-laags starre printplaat voldoet aan internationale industrienormen voor betrouwbare prestaties. Het maakt gebruik van Rogers CuClad 217 als basissubstraat, ontworpen om te voldoen aan de strenge eisen van hoogfrequente en microgolfapplicaties met superieure elektrische en mechanische eigenschappen.
PCB Specificatie
| Item |
Details |
| Basismateriaal |
Rogers CuClad 217 |
| Aantal lagen |
2 lagen, geen blinde via's |
| Afmetingen printplaat |
89 mm x 56 mm, 1 stuk, met een tolerantie van +/- 0,15 mm |
| Minimale spoor/afstand |
4/5 mils |
| Minimale gatgrootte |
0,2 mm |
| Afgewerkte dikte printplaat |
0,6 mm |
| Afwerkingskopergewicht |
1 oz (1,4 mils) voor buitenste lagen |
| Dikte van via-plating |
20 μm |
| Oppervlakteafwerking |
Dompelgoud |
| Zeefdruk |
Witte zeefdruk op de bovenste laag; geen zeefdruk op de onderste laag |
| Soldeermasker |
Blauw soldeermasker op de bovenste laag; geen soldeermasker op de onderste laag |
| Kwaliteitscontrole |
100% elektrische test uitgevoerd vóór verzending |
PCB Stapel-omhoog
De 2-laags starre printplaat heeft een geoptimaliseerde stapelstructuur, afgestemd op het verbeteren van mechanische stabiliteit en elektrische prestaties, met de volgende lagen (van boven naar beneden):
| Laag |
Specificaties |
| Koperlaag 1 |
35 μm |
| Rogers CuClad 217 Kern |
0,508 mm (20 mil) |
| Koperlaag 2 |
35 μm |
Artwork en Kwaliteitsnorm
Type aangeleverd artwork: Gerber RS-274-X, universeel erkend als de industriestandaard voor PCB-fabricage.
Kwaliteitsnorm: IPC-Klasse-2, een veelgebruikte kwaliteitsbenchmark opgesteld door de Association Connecting Electronics Industries.
Beschikbaarheid
Deze printplaat is beschikbaar voor wereldwijde verzending, ter ondersteuning van wereldwijde logistiek om te voldoen aan de diverse eisen van internationale projecten en tijdige levering te garanderen.
Introductie tot Rogers CuClad 217 Basismateriaal
Rogers CuClad 217 laminaten zijn cross-plied, geweven glasvezel en nauwkeurig gecontroleerde PTFE composiet laminaten, die lage diëlektrische constante (Dk) waarden van 2,17 of 2,20 bieden. Hun cross-plied constructie zorgt voor in-plane elektrische en mechanische isotropie. CuClad 217 maakt gebruik van een lage glasvezel/PTFE-verhouding, wat resulteert in de laagste Dk en dissipatiefactor onder glasvezelversterkte PTFE-gebaseerde laminaten. Deze geïntegreerde eigenschappen maken snellere signaalvoortplanting en hogere signaal-ruisverhoudingen mogelijk, waardoor het geschikt is voor hoogfrequente toepassingen.
Belangrijkste kenmerken van Rogers CuClad 217 Materiaal
| Belangrijkste kenmerken |
Specificaties & Beschrijvingen |
| Diëlektrische Constante (Dk) |
2,17 of 2,2 bij 10 GHz / 1 MHz |
| Dissipatiefactor |
0,0009 bij 10 GHz |
| Vochtgehalte |
0,02% |
| Peel Strength |
14 lbs/in |
| Uitgassing Prestaties |
TML: 0,01%, CVCM: 0,01%, WVR: 0 |
| Versterking |
Cross-plied geweven glasvezel (afwisselende lagen georiënteerd 90° ten opzichte van elkaar) |
| PTFE tot Glas Verhouding |
Hoog |
| Dk Uniformiteit |
Beter dan vergelijkbare niet-geweven glasvezel versterkte laminaten |
Voordelen van het gebruik van Rogers CuClad 217 Materiaal
-Stabiele diëlektrische constante (Dk) over een breed frequentiebereik
-Lage Dk ondersteunt bredere lijnbreedtes, wat resulteert in een lagere invoegverlies
-Lage circuitverliezen bij hoge frequenties
-Verbeterde dimensionale stabiliteit verbetert ontwerpvrijheid in PCB-fabricage
-Stelt ontwerpers in staat om te voldoen aan strikte toepassingsspecificaties
-Elektrische en mechanische isotropie in het X-Y vlak
-Zeer geschikt voor Er-gevoelige circuits
Typische Toepassingen
Dankzij de superieure elektrische en mechanische eigenschappen is deze printplaat specifiek ontworpen voor hoogwaardige microgolf- en luchtvaart-/defensiegerelateerde toepassingen, waaronder, maar niet beperkt tot:
-Radars
-Elektronische tegenmaatregelen
-Elektronische ondersteuningsmaatregelen
-Microgolfcomponenten (LNA's, filters, koppelaars, etc.)
Conclusie
Deze 2-laags starre printplaat vertoont uitzonderlijke hoogfrequente prestaties, structurele stabiliteit en maakbaarheid, die worden ondersteund door de superieure eigenschappen van Rogers CuClad 217 laminaat en strenge kwaliteitscontroleprotocollen vóór verzending.
Deze kenmerken maken het een ideale, kosteneffectieve en betrouwbare oplossing voor wereldwijde fabrikanten die zich bezighouden met hoogwaardige microgolf-, radar- en elektronische tegenmaatregelprojecten, met name die welke een stabiele lage Dk, laag invoegverlies en wereldwijde beschikbaarheid vereisen.
