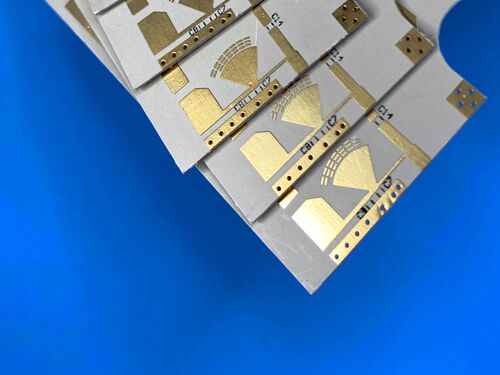

Deze tweelaagse stijve PCB voldoet aan de internationale industriestandaarden voor betrouwbare prestaties.CER-10met een gewicht van niet meer dan 30 g/m2ontworpen om te voldoen aan de strenge eisen van hoogwaardige microgolven en passieve componenten met superieure mechanische en elektrische eigenschappen.
PCB-specificatie
| Artikel 1 |
Detail |
| Basismateriaal |
CER-10 (organisch-keramisch laminaat) |
| Aantal lagen |
2 lagen, geen blinde vias |
| Afmetingen van het bord |
89.3mm x 56.9mm, 2 soorten, 2 stukken in totaal |
| Minimaal spoor/ruimte |
5/6 ml |
| Minimale grootte van het gat |
0.4 mm |
| Afgewerkte plaatdikte |
0.7mm |
| Afgesloten kopergewicht |
1 oz (1,4 ml) voor buitenste lagen |
| Via de dikte van de bekleding |
20 μm |
| Oppervlakte afwerking |
Onderdompelingsgoud |
| Zilkscherm |
Zwarte zijderap op bovenste laag; geen zijderap op onderste laag |
| Soldeermasker |
Geen soldeermasker op zowel de bovenste als de onderste lagen |
| Kwaliteitscontrole |
100% Elektrische test voorafgaand aan verzending |
PCB-opstapeling
| De laag |
Specificaties |
| Koperlaag 1 |
35 μm |
| CER-10 Substraat |
25 mil (0,635 mm) |
| Koperlaag 2 |
35 μm |
Kunstwerk en aanvaarde standaard
Tipe geleverde afbeeldingen: Gerber RS-274-X, die universeel wordt erkend als de industriestandaard voor PCB-fabricage.
Geaccepteerde norm: IPC-Klasse-2, een algemeen aanvaarde kwaliteitsreferentie die is geformuleerd door de Association Connecting Electronics Industries (IPC).
Beschikbaarheid
Deze PCB is beschikbaar voor wereldwijde verzending, ter ondersteuning van wereldwijde logistiek om aan de uiteenlopende eisen van internationale projecten te voldoen en tijdige levering te garanderen.
Inleiding tot CER-10 basismateriaal
CER-10 is een organisch-keramisch laminaat dat tot de ORCER-productenfamilie van Taconic behoort.het goed geschikt maakt voor hoogfrequente toepassingenHet materiaal bevat een geweven glasversterking, waarbij Taconic's geavanceerde keramische vultechnologie wordt geïntegreerd met beklede PTFE-glasvezel-expertise.CER-10 levert uitzonderlijke interlaminaire bindingssterkte en soldeerbestandheid, waardoor het een ideaal substraat is voor hoogwaardige microgolven en passieve componenten.
Belangrijkste kenmerken van CER-10-materiaal
| Belangrijkste kenmerken |
Specificaties en beschrijvingen |
| Materiaaltype |
CER-10 organisch keramisch laminaat |
| Dielektrische constante (Dk) |
10 bij 10 GHz |
| Dissipatiefactor |
0.0035 bij 10 GHz |
| Vochtopname |
0.02% |
| Coëfficiënt van thermische uitbreiding (CTE) |
X-as: 13 ppm/°C; Y-as: 15 ppm/°C; Z-as: 46 ppm/°C |
Voordelen van het gebruik van CER-10-materiaal
- Uitzonderlijke sterkte van de interlaminaire binding en soldeervastheid, die de structurele integriteit tijdens de fabricage en de langdurige werking waarborgen
- Een lage vochtabsorptie en een stabiele dielectrische constante (Dk) over een breed frequentiebereik, waarbij de elektrische prestaties constant blijven
- Verbeterde dimensionale stabiliteit en verhoogde buigsterkte, die een betrouwbare montage van componenten en circuitprestaties ondersteunt
- Een lage CTE op de Z-as zorgt voor betrouwbare doorlopende gaten (PTH's) en vermindert de thermische spanning tijdens de temperatuurcyclus
- Ondersteunt miniaturisatie van circuitboards, waardoor compacte, hoogwaardige elektronische componenten kunnen worden ontworpen
- Brandbaarheid: V-0 (per IPC-TM 650-norm), waarbij de naleving van de veiligheidsvoorschriften wordt gewaarborgd
Typische toepassingen
Met behulp van zijn superieure elektrische en mechanische eigenschappen is dit PCB speciaal ontworpen voor toepassingen op het gebied van hoogwaardige microgolven en passieve componenten, waaronder, maar niet beperkt tot:
- Versterkers.
-Golfgeleiderfilters
- Richtingskoppelingen
- andere passieve componenten voor de microgolven
Conclusies
Dit tweelaags rigide PCB vertoont uitzonderlijke hoge-frequentie prestaties, structurele stabiliteit en vervaardigbaarheid.die worden ondersteund door de superieure eigenschappen van CER-10 organisch-keramisch laminaat en strenge kwaliteitscontroleprotocollen vóór verzending.
Deze kenmerken maken het een ideale, kosteneffectieve en betrouwbare oplossing voor wereldwijde fabrikanten die zich bezighouden met hoogwaardige microgolven en passieve componenten.in het bijzonder die welke stabiele dielectrische eigenschappen vereisen, robuuste mechanische sterkte en wereldwijde beschikbaarheid.
