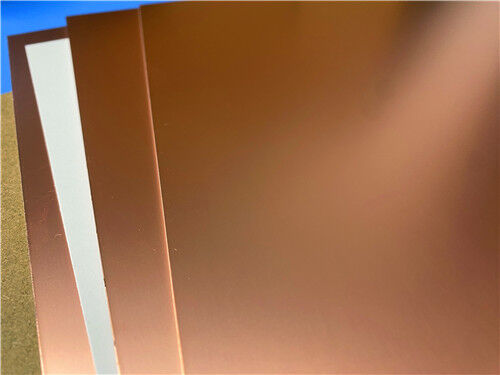

F4BME220 PCB-grondstof kopergeplatte laminaatplaat
  • Naam

F4BME220 PCB-grondstof kopergeplatte laminaatplaat

MOQ: 1 stks
Prijs: USD9.99-99.99
Standaardverpakking: Vacuümzakken + dozen
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000 stuks per maand
Details Informatie
Productbeschrijving
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
BIC-332.V1.0
Onderdeelnummer:
F4BME220
Laminaat dikte:
0,1 mm 0,127 mm 0,2 mm 0,25 mm 0,5 mm 0,508 mm 0,762 mm 0,8 mm 1,0 mm 1,5 mm 1,524 mm 1,575 mm 2,0 m
Laminaat formaat:
460x610mm, 500X600mm, 850X1200mm, 914X1220mm, 1000X1200mm, 300X250mm, 350X380mm, 500X500mm, 840X840m
Koperen gewicht:
0,5 OZ (0,018 MM), 1 OZ (0,035 mm)
Markeren:

F4BME220 kopergeplatte laminaatplaat

,

PCB grondstof kopergeplatte laminaat

,

kopergeplatte laminaat met garantie

Productbeschrijving

F4BME220 wordt vervaardigd door middel van precieze processen met glasvezeldoek, polytetrafluorethyleen (PTFE) hars en PTFE-film. Het vertoont superieure elektrische eigenschappen vergeleken met standaard F4B, waaronder een breder diëlektrisch constantbereik, lager diëlektrisch verlies, hogere isolatieweerstand en verbeterde stabiliteit, waardoor het een levensvatbaar alternatief is voor vergelijkbare internationale producten.

De diëlektrische lagen van F4BM220 en F4BME220 zijn identiek, maar ze gebruiken verschillende koperfolies: F4BM220 gebruikt ED koperfolie en is bedoeld voor toepassingen waar PIM niet gespecificeerd is; F4BME220 maakt gebruik van omgekeerd behandelde RTF koperfolie, wat uitstekende PIM-prestaties, nauwkeurigere circuitcontrole en verminderd geleiderverlies oplevert.

Zowel F4BM220 als F4BME220 maken nauwkeurige aanpassing van de diëlektrische constante mogelijk door de verhouding van PTFE tot glasvezeldoek te wijzigen. Deze optimalisatie bereikt een laag signaalverlies en verbetert tegelijkertijd de dimensionale stabiliteit. Een hogere diëlektrische constante komt overeen met een groter glasvezelgehalte, wat resulteert in betere dimensionale stabiliteit, een lagere thermische uitzettingscoëfficiënt, verbeterde temperatuurdriftkenmerken en een matige toename van het diëlektrisch verlies.

F4BME220 PCB-grondstof kopergeplatte laminaatplaat 0

Productkenmerken:

  • Diëlektrische constante (Dk) opties vanaf 2,2
  • Kenmerken met laag verlies
  • F4BME met RTF koperfolie biedt uitstekende PIM-prestaties
  • Verscheidenheid aan afmetingen om materiaalverspilling en kosten te verminderen
  • Stralingsbestendig met lage ontgassing
  • Commercieel verkrijgbaar in grote hoeveelheden tegen een concurrerende prijs

Typische toepassingen:

  • Microgolf-, RF- en radarsystemen
  • Faseverschuivers en passieve componenten
  • Vermogensverdelers, koppelaars en combiners
  • Voedingsnetwerken en phased array antennes
  • Satellietcommunicatie en basisstationantennes



Product Technische Parameters Productmodel & Datasheet
Productkenmerken Testomstandigheden Eenheid F4BME220
Diëlektrische constante (typisch) 10GHz / 2,2
Tolerantie diëlektrische constante / / ±0,04
Verlustangens (typisch) 10GHz / 0,001
20GHz / 0,0014
Temperatuurcoëfficiënt diëlektrische constante -55ºC～150ºC PPM/℃ -142
Afpelsterkte 1 OZ F4BM N/mm >1,8
1 OZ F4BME N/mm >1,6
Volume weerstand Standaard conditie MΩ.cm ≥6×10^6
Oppervlakte weerstand Standaard conditie MΩ ≥1×10^6
Elektrische sterkte (Z-richting) 5KW,500V/s KV/mm >23
Doorslagspanning (XY-richting) 5KW,500V/s KV >30
Thermische uitzettingscoëfficiënt XY-richting -55 º~288ºC ppm/ºC 25, 34
Z-richting -55 º~288ºC ppm/ºC 240
Thermische stress 260℃, 10s,3 keer Geen delaminatie
Waterabsorptie 20±2℃, 24 uur % ≤0,08
Dichtheid Kamertemperatuur g/cm3 2,18
Langdurige bedrijfstemperatuur Hoge-lage temperatuurkamer ℃ -55～+260
Thermische geleidbaarheid Z-richting W/(M.K) 0,24
PIM Alleen van toepassing op F4BME dBc ≤-159
Ontvlambaarheid / UL-94 V-0
Materiaalsamenstelling / /



F4BME220 PCB-grondstof kopergeplatte laminaatplaat 1
