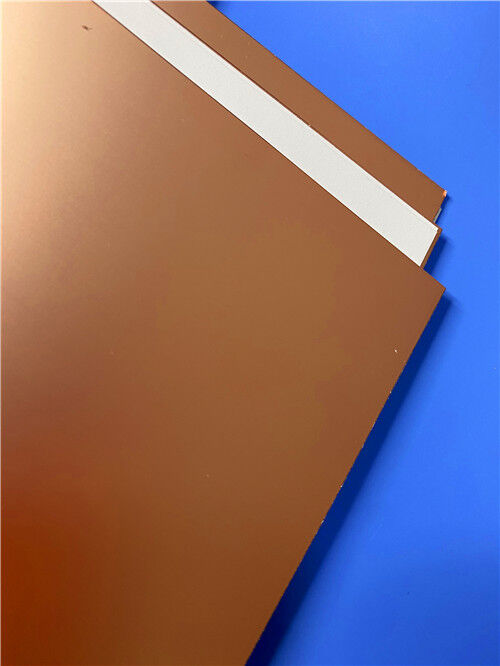

IsoClad 917 RF koperbeklede laminaatplaat
  • Naam

IsoClad 917 RF koperbeklede laminaatplaat

MOQ: 1 stks
Prijs: USD9.99-99.99
Standaardverpakking: Vacuümzakken + dozen
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000 stuks per maand
Details Informatie
Productbeschrijving
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
BIC-332.V1.0
Onderdeelnummer:
IsoClad 917
Laminaat dikte:
0,787 mm 1,575 mm
Laminaat formaat:
12 "X18" (305X457mm); 24 "X18" (610X457mm);
Koperen gewicht:
0,5 OZ (0,018 mm) 1 OZ (0,035 mm)
Markeren:

RF koperbeklede laminaatplaat

,

IsoClad 917 laminaatplaat

,

Koperbeklede laminaat met garantie

Productbeschrijving

IsoClad 917-laminaten zijn niet-geweven glasvezel/PTFE-composites die zijn ontworpen voor printplaten.Hun niet-geweven versterking maakt ze goed geschikt voor toepassingen waar het eindcircuit moet worden gevormd of gebogen, zoals in conformal of "wrap-around" antennes.



Met behulp van langere willekeurige vezels en een eigen productieproces,IsoClad-laminaat biedt een grotere dimensionale stabiliteit en een superieure dielektrische constante gelijkheid in vergelijking met andere niet-geweven glasvezel/PTFE-materialen met vergelijkbare dielektrische eigenschappen.



IsoClad 917-laminaat (Er=2).17, 2.20) hebben een lage verhouding van glasvezel tot PTFE, waardoor de laagste beschikbare dielektrische constante en dissipatiefactor bereikt kan worden met een PTFE- en glasvezelcomposit.



IsoClad 917 RF koperbeklede laminaatplaat 0



Kenmerken:
- Versterking van niet-geweven glasvezel
- Lage dielectrische constante
- Zeer weinig signaalverlies.



Voordelen:
- flexibeler dan geweven glasvezellaminaat
- Zeer isotrope elektrische eigenschappen in de as van X, Y en Z



Typische toepassingen:
- Conforme antennes.
- Stripline en microstrip circuits
- Raketsystemen
- Radarsystemen en elektronische oorlogsvoering



Vastgoed IsoClad 917 Voorwaarde Testmethode
Dielectrische constante @ 10 GHz 2.17, 2.20 C23/50 IPC TM-650 2.5.5.5
Dissipatiefactor @ 10 GHz 0.0013 C23/50 IPC TM-650 2.5.5.5
Thermische coëfficiënt van Er (ppm/°C) -157 -10°C tot +140°C IPC TM-650 2.5.5.5
Geadapteerd
Peelingsterkte (lbs. per inch) 10 Na thermische IPC TM-650 2.4.8
Volumeweerstand (MΩ-cm) 1.5 x 1010 C96/35/90 IPC TM-650 2.5.17.1
Oppervlakteweerstand (MΩ) 1.0 x 109 C96/35/90 IPC TM-650 2.5.17.1
Arc Resistance (seconden) > 180 D48/50 ASTM D-495
Tensielmodule (kpsi) 133, 120 A, 23°C ASTM D-638
Treksterkte (kpsi) 4.3, 3.8 A, 23°C ASTM D-882
Compressiemodule (kpsi) 182 A, 23°C ASTM D-695
Flexurale modulus (kpsi) 213 A, 23°C ASTM D-790
Dielectrische afbraak (kv) > 45 D48/50 ASTM D-149
Dichtheid (g/cm3) 2.23 A, 23°C ASTM D-792 methode A
Waterabsorptie (%) 0.04 E1/105 + D24/23 MIL-S-13949H 3.7.7
IPC TM-650 2.6.2.2
Coëfficiënt van thermische   0°C tot 100°C IPC TM-650 2.4.24
Uitbreiding (ppm/°C)   Mettler 3000
X-axis 46 thermomechanische
Y-as 47 Analysator
Van de Axis 236
Thermische geleidbaarheid (W/mK) 0.263 100°C ASTM E-1225
Uitgassing   125°C, ≤10-6Torr
Totaal massaverlies (%) 0.02 Maximaal 1,00%
Verzameld Vluchtig 0.00 Maximaal 0,10%
Verdund materiaal (%)
Waterdampherstel (%) 0.02
Zichtbaar condensat (±) - Nee.
Ontvlambaarheid Voldoet aan de eisen van
UL94-V0		 C48/23/50, E24/125 UL 94 Verticale Brand IPC TM-650 2.3.10



IsoClad 917 RF koperbeklede laminaatplaat 1
