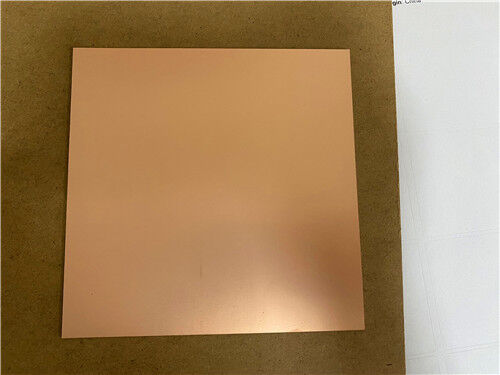

High Speed DiClad 880 kopergeplatte laminaat

MOQ:	1 stks
Prijs:	USD9.99-99.99
Standaardverpakking:	Vacuümzakken + dozen
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000 stuks per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

BIC-332.V1.0

Onderdeelnummer:

Diclad 880

Laminaat dikte:

0,508 mm 0,762 mm 1,524 mm

Laminaat formaat:

12 "X18" (305X457mm); 18 "X12" (457X305mm); 18 "X24" (457X610mm); 24 &

Koperen gewicht:

0,5 OZ (0,018 mm) 1 OZ (0,035 mm)

Markeren:

High Speed DiClad 880 gelamineerd

Koperbeklede laminaat met garantie

DiClad 880 hoogfrequente laminaat

Productbeschrijving

DiClad 880 laminaten zijn geweven glasvezel/PTFE composiet substraten ontworpen voor printplaten. Door de glasvezel-tot-PTFE-verhouding nauwkeurig te regelen, bieden deze laminaten een spectrum aan opties—van de laagst beschikbare diëlektrische constante en dissipatiefactor tot meer versterkte versies met verbeterde dimensionale stabiliteit.

De geweven glasvezelversterking in DiClad-materialen levert superieure dimensionale stabiliteit in vergelijking met niet-geweven glasvezel PTFE-laminaten met vergelijkbare diëlektrische constanten. Rogers' gecontroleerde proces voor het coaten en uitlijnen van de glasvezeldoeklagen maakt een bredere selectie van diëlektrische constanten mogelijk en zorgt voor een uitzonderlijke uniformiteit van de diëlektrische constante.

DiClad 880 laminaten zijn ideaal voor toepassingen die precieze elektrische prestaties vereisen, zoals filters, koppelingen en low-noise amplifiers, waar diëlektrische uniformiteit essentieel is. Ze zijn ook zeer geschikt voor vermogensverdelers en -combiners, waar een laag signaalverlies cruciaal is.

High Speed DiClad 880 kopergeplatte laminaat 0

Kenmerken & Voordelen:
- Extreem lage verliestangent
- Uitstekende dimensionale stabiliteit
- Hoge productprestatie-uniformiteit
- Stabiele elektrische eigenschappen over de frequentie
- Consistente mechanische prestaties
- Uitstekende chemische bestendigheid

Typische toepassingen:
- Militaire radarvoedingsnetwerken
- Commerciële phased array-netwerken
- Antennes voor basisstations met laag verlies
- Geleidingssystemen voor raketten
- Digitale radioantennes
- Filters, koppelingen en low-noise amplifiers (LNA's)

Eigenschappen	DiClad 880	Eenheden	Testomstandigheden	Testmethode
Elektrische eigenschappen	-	-	-	-
Diëlektrische constante (10 GHz)	2.17, 2.20	-	23˚C @ 50% RV 10 GHz	IPC TM-650 [2.5.5.5](2.5.5.5)
Diëlektrische constante (1 MHz)	2.17, 2.20	-	23˚C @ 50% RV 1 MHz	IPC TM-650 [2.5.5.3](2.5.5.3)
Dissipatiefactor (10 GHz)	0.0009	-	23˚C @ 50% RV 10 GHz	IPC TM-650 [2.5.5.5](2.5.5.5)
Dissipatiefactor (1 MHz)	0.0008	-	23˚C @ 50% RV 1 MHz	IPC TM-650 [2.5.5.3](2.5.5.3)
Thermische coëfficiënt van diëlektrische constante	-160	ppm/˚C	-10 tot 140˚C 10 GHz	IPC TM-650 [2.5.5.5](2.5.5.5)
Volumeweerstand	1.4 x 10⁹	MΩ-cm	C96/35/90	IPC TM-650 [2.5.17.1](2.5.17.1)
Oppervlakteweerstand	2.9 x 10⁶	MΩ	C96/35/90	IPC TM-650 [2.5.17.1](2.5.17.1)
Diëlektrische doorslag	>45	kV	D48/50	ASTM D-149
Boogweerstand	>180	-	-	ASTM D-495
Thermische eigenschappen	-	-	-	-
Thermische uitzettingscoëfficiënt - x	25	ppm/˚C	-50˚C tot 150˚C	IPC TM-650 2.4.41
Thermische uitzettingscoëfficiënt - y	34	ppm/˚C	-50˚C tot 150˚C	IPC TM-650 2.4.41
Thermische uitzettingscoëfficiënt - z	252	ppm/˚C	-50˚C tot 150˚C	IPC TM-650 2.4.24
Thermische geleidbaarheid	0.25	W/(m.K)	-	ASTM E1461
Mechanische eigenschappen	-	-	-	-
Koperpelssterkte	14	Lbs/in	10s @288˚C 35 μm folie	IPC TM-650 2.4.8
Young's modulus	267, 202	kpsi	23˚C @ 50% RV	ASTM D-638
Treksterkte (MD, CMD)	8.1, 7.5	kpsi	23˚C @ 50% RV	ASTM D-882
Drukmodulus	237	kpsi	23˚C @ 50% RV	ASTM D-695
Buigmodulus	357	kpsi	23˚C @ 50% RV	ASTM D-3039
Fysische eigenschappen	-	-	-	-
Ontvlambaarheid	V-0	-	C48/23/50 & C168/70	UL 94
Vochtgehalte	0.02	%	E1/105+D24/23	IPC TM-650 [2.6.2.2](2.6.2.2)
Dichtheid	2.23	g/cm³	C24/23/50 Methode A	ASTM D792
NASA-ontgassing	-	-	-	-
Totaal massaverlies	0.01	%	125°C, ≤ 10⁻⁶ torr	NASA SP-R-0022A
Verzamelde vluchtige stoffen	0.01	%	125°C, ≤ 10⁻⁶ torr	NASA SP-R-0022A
Teruggewonnen waterdamp	0.0	%	125°C, ≤ 10⁻⁶ torr	NASA SP-R-0022A

High Speed DiClad 880 kopergeplatte laminaat 1
