Hoge Snelheid RT/duroid 5880 Koperbeklede Laminaat

MOQ:	1 stks
Prijs:	USD9.99-99.99
Standaardverpakking:	Vacuümzakken + dozen
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000 stuks per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

BIC-332.V1.0

Onderdeelnummer:

RT/Duroid 5880

Laminaat dikte:

0,127 mm 0,254 mm 0,381 mm 0,508 mm 0,787 mm 1,016 mm 1,575 mm 3,175 mm

Laminaat formaat:

18 "X12" (457X305mm); 18 "X24" (457X610mm);

Koperen gewicht:

0,5 OZ (0,018 mm) 1 OZ (0,035 mm)

Markeren:

Hoge Snelheid RT/duroid 5880 laminaat

Koperbeklede laminaat met garantie

RT/duroid 5880 hoogfrequent laminaat

Productbeschrijving

RT/duroid® 5880-laminaat, samengesteld uit glasmicrofiberversterkte PTFE-composites, is ontworpen voor hoge-precisie stripline en microstrip circuits.Hun willekeurig georiënteerde microvezels zorgen voor een uitstekende dielectrische constante uniformiteit., die consistent blijft over de productiepanelen heen en over een breed frequentiespectrum.

Met een lage dissipatiefactor presteert RT/duroid 5880 betrouwbaar in Ku-band en hogere frequenties.en bestand is tegen veel voorkomende oplosmiddelen en reagentia die worden gebruikt bij het etsen en bekleden van circuits.

Standaardlaminaat wordt geleverd met elektrodeposited koper (1⁄2 tot 2 oz/ft2 of 8 tot 70 μm) of omgekeerd behandelde EDC aan beide zijden.Voor meer veeleisende elektrische toepassingen is gewalste koperen folie verkleuring beschikbaar, en bekleding met aluminium-, koper- of messingplaten kunnen ook worden gespecificeerd.

Bij bestelling wordt de dielectrische dikte, tolerantie, het soort koperen folie (gewalst, elektrodeponeerd of omgekeerd behandeld) en het gewicht van de folie vermeld.

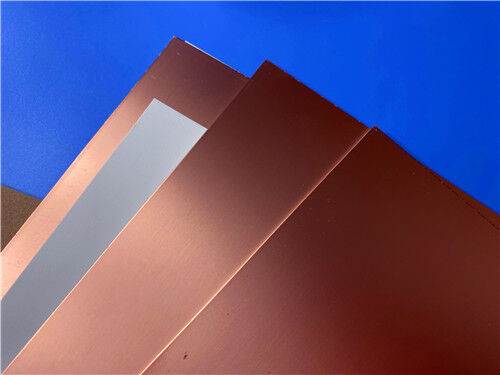

Hoge Snelheid RT/duroid 5880 Koperbeklede Laminaat 0

Kenmerken:
- De laagste dielektrische constante in de industrie
- lage thermische uitbreidingscoëfficiënt (CTE) op de Z-as
- Lichtgewicht / lage dichtheid
- Stabiele elektrische eigenschappen in een breed frequentiebereik

Typische toepassingen:
- antennesystemen in de lucht
- Lichte voedernetwerken
- Militaire radarsystemen
- Raketsteunsystemen
- Digitale radio-antennen van punt tot punt

NT1 gewassen NT1 gewassen
Vastgoed	NT1vervaardiging		De richting	Eenheden	Voorwaarde	Testmethode
Dielectrische constante,εProces	2.20 2.20±0.02 specs.		Z.	N/A	C24/23/50 C24/23/50	1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5
Dielectrische constante,ε Ontwerp	2.2		Z.	N/A	8 GHz tot 40 GHz	Differentiële faselengte methode
Dissipatiefactor,tanδ	0.0004 0.0009		Z.	N/A	C24/23/50 C24/23/50	1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5
Thermische coëfficiënt ε	- 125		Z.	ppm/°C	-50°C tot 150°C	IPC-TM-650 2.5.5.5
Volumeweerstand	2 x 10⁷		Z.	Mohm cm	C/96/35/90 van de Commissie	ASTM D 257
Oppervlakteweerstand	3 x 10⁷		Z.	Moehm.	C/96/35/90 van de Commissie	ASTM D 257
Specifieke warmte	0.96(0.23)		N/A	j/g/k (cal/g/c)	N/A	Berekeningen
Tensielmodule	Test bij 23°C	Test bij 100°C	N/A	MPa ((kpsi)	Een	ASTM D 638
	1070(156)	450 ((65)	X
	860(125)	380 ((55)	Y
De ultieme stress	29(4.2)	20(2.9)	X
De ultieme stress	27(3.9)	18(2.6)	Y
De ultieme spanning	6	7.2	X	%
De ultieme spanning	4.9	5.8	Y	%
Compressiemodule	710(103)	500(73)	X	MPa ((kpsi)	Een	ASTM D 695
	710(103)	500(73)	Y
	940(136)	670(97)	Z.
De ultieme stress	27(3.9)	22(3.2)	X
	29(5.3)	21(3.1)	Y
	52(7.5)	43(6.3)	Z.
De ultieme spanning	8.5	8.4	X	%
	7.7	7.8	Y
	12.5	17.6	Z.
Vochtopname	0.02		N/A	%	0.62 " ((1.6mm) D48/50	ASTM D 570
Warmtegeleidbaarheid	0.2		Z.	W/m/k	80°C	ASTM C 518
Coëfficiënt van thermische uitbreiding	31 48 237		X Y Z.	ppm/°C	0-100°C	IPC-TM-650 2.4.41
Td	500		N/A	°C TGA	N/A	ASTM D 3850
Dichtheid	2.2		N/A	gm/cm3	N/A	ASTM D 792
Koperen schil	31.2(5.5)		N/A	Plie ((N/mm)	1 oz ((35 mm) EDC-folie na soldeervloeiing	IPC-TM-650 2.4.8
Ontvlambaarheid	V-0		N/A	N/A	N/A	UL 94
Loodvrij proces compatibel	- Ja, dat klopt.		N/A	N/A	N/A	N/A

Hoge Snelheid RT/duroid 5880 Koperbeklede Laminaat 1
