F4BTMS220 RF Koperbeklede Laminaat

MOQ:	1 stks
Prijs:	USD9.99-99.99
Standaardverpakking:	Vacuümzakken + dozen
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000 stuks per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

BIC-332.V1.0

Onderdeelnummer:

F4BTMS220

Laminaat dikte:

0,09 mm 0,127 mm 0,254 mm 0,508 mm 0,635 mm 0,762 mm 0,787 mm 1,016 mm 1,27 mm 1,5 mm 1,524 mm 1,575

Laminaat formaat:

18 "X12" (457X305mm); 18 "X24" (457X610mm); 24 "X36" (610X920mm)

Koperen gewicht:

0,5 OZ (0,018 mm) 1 OZ (0,035 mm)

Markeren:

RF koperbeklede laminaat

F4BTMS220 koperlaminaat

hoogfrequente koperbeklede plaat

Productbeschrijving

De F4BTMS-serie is een geavanceerde upgrade van de F4B-serie.het bevat belangrijke technologische vooruitgang in zowel de materiaalformulering als de productieprocessenHet materiaal is doordrenkt met een hoge concentratie keramiek en versterkt met ultra-dunne,ultrafijne glasvezelstofgeven die aanzienlijke verbeteringen in de algehele prestaties en een uitgebreid dielektrisch constante bereik opleverenAls gevolg hiervan kan het worden aangemerkt als een lucht- en ruimtevaartmateriaal met een hoge betrouwbaarheid dat vergelijkbare buitenlandse alternatieven rechtstreeks kan vervangen.

Een synergetische combinatie van minimale ultradunne/ultrafijne glasvezelstofversterking en hoge belasting, uniformly dispersed specialty nano-ceramics blended with polytetrafluoroethylene (PTFE) resin effectively mitigates the fiberglass effect during electromagnetic wave transmission and reduces dielectric lossNaast deze voordelen vertoont het materiaal een verbeterde dimensionale stabiliteit, verminderde anisotropie over de X/Y/Z-assen, verhoogde werkfrequentie, verbeterde dielectrische sterkte,en verhoogde thermische geleidbaarheidHet heeft ook een uitstekende lage coëfficiënt van thermische uitbreiding (CTE) en consistente dielectrische eigenschappen bij temperatuurschommelingen.

De F4BTMS220 is standaard uitgerust met RTF laagprofiel koperfolie, waardoor het verlies van geleiders tot een minimum wordt beperkt en tegelijkertijd een uitzonderlijke peelingsterkte wordt gewaarborgd.en van dit materiaal vervaardigde printplaten (PCB's) kunnen worden verwerkt met behulp van conventionele PTFE-laminaatproductietechniekenMet zijn superieure mechanische en fysische eigenschappen is het laminaat zeer geschikt voor de productie van meerlagige, hoogdichte meerlagige en achterlaagse PCB's.Het biedt ook uitstekende verwerkbaarheid voor ingewikkelde productievereisten zoals dicht door middel van boorwerk en fijne lijnpatronen.

Productkenmerken

Strakke dielectrische constante tolerantie en uitstekende consistentie tussen partijen
Ultralage dielectrische verliezen
Stabiele dielectrische constante en lage verliezen bij werkfrequenties tot 40 GHz, die voldoen aan de eisen van fasegevoelige toepassingen
Superieure temperatuurcoëfficiënten voor zowel dielectrische constante als dielectrische verliezen, die een betrouwbare frequentie- en fase-stabiliteit garanderen in het temperatuurspectrum van -55 °C tot 150 °C
Uitzonderlijke stralingsbestendigheid; behoudt zelfs na blootstelling aan bepaalde stralingsdoseringen stabiele dielectrische en fysische eigenschappen
lage uitgassingsprestaties; voldoet aan de eisen voor uitgassing in vacuüm in de luchtvaart wanneer deze wordt getest volgens standaardprotocollen voor de vluchtigheid van materiaal onder vacuümomstandigheden
Een lage coëfficiënt van thermische uitbreiding (CTE) in de richting X/Y/Z, waardoor de dimensie thermisch stabiel is en door middel van koperen integriteit
Verbeterde thermische geleidbaarheid, waardoor het ideaal is voor toepassingen met een hoog vermogen
Superieure dimensionale stabiliteit
Laag wateropnamepercentage

Typische toepassingen

Ruimtevaartapparatuur, met inbegrip van systemen in de ruimte en aan boord
Microwave- en radiofrequentiecomponenten
Radarsystemen, met name militaire radarsystemen
Voedernetwerken
met een vermogen van niet meer dan 50 W
Satellietcommunicatiesystemen, enz.

Productkenmerken	Testomstandigheden	Eenheid	F4BTMS220
Dielektrische constante (typisch)	10 GHz	/	2.2
Dielektrische constante tolerantie	/	/	±0.02
Dielektrische constante (ontwerp)	10 GHz	/	2.2
Verlies Tangent (typisch)	10 GHz	/	0.0009
	20 GHz	/	0.0010
	40 GHz	/	0.0013
Dielectrische constante temperatuurcoëfficiënt	-55 °C tot 150 °C	PPM/°C	- 130
Peelsterkte	1 OZ RTF koper	N/mm	> 2.4
Volumeweerstand	Standaardvoorwaarde	MΩ.cm	≥ 1 × 10^8
Oppervlakteweerstand	Standaardvoorwaarde	MΩ	≥ 1 × 10^8
Elektrische sterkte (Z-richting)	5 kW,500 V/s	KV/mm	> 26
Afbrekingsspanning (XY-richting)	5 kW,500 V/s	KV	> 35
Coëfficiënt van thermische uitbreiding (X, Y richting)	-55°C tot 288°C	ppm/oC	40, 50
Coëfficiënt van thermische uitbreiding (Z-richting)	-55°C tot 288°C	ppm/oC	290
Thermische spanning	260°C, 10s,3 keer	/	Geen ontlasten
Wateropname	20 ± 2 °C, 24 uur	%	0.02
Dichtheid	Kamertemperatuur	g/cm3	2.18
Langdurige werktemperatuur	Hoog-laagtemperatuurkamer	°C	-55 ¢ + 260
Warmtegeleidbaarheid	Z-richting	W/(M.K)	0.26
Ontvlambaarheid	/	UL-94	V-0
Materiële samenstelling	/	/	PTFE, ultradun en ultra dun- fijn (kwarts) glasvezel.

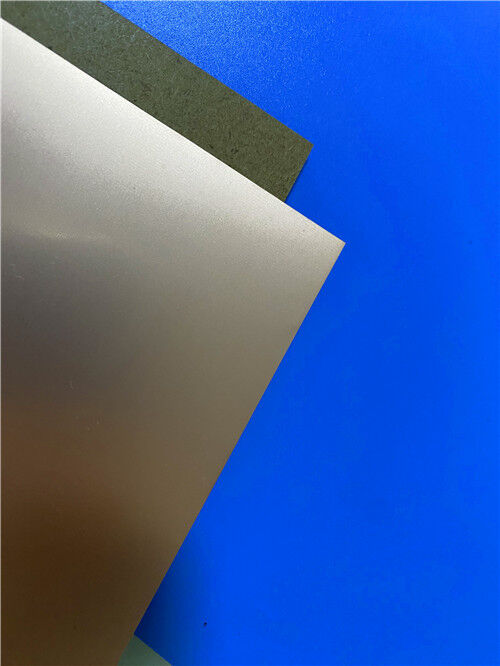

F4BTMS220 RF Koperbeklede Laminaat 1
