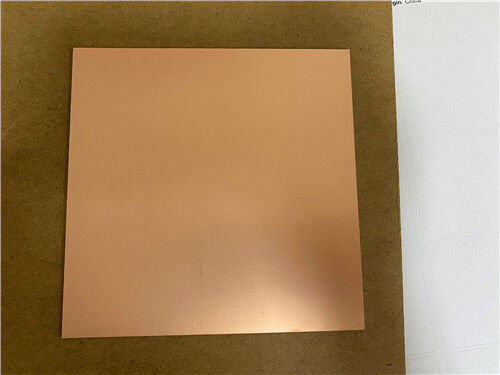

Wangling's F4BME217 is een hoogwaardig PTFE composiet laminaat, ontworpen voor veeleisende RF- en microgolf toepassingen. Precisie geformuleerd uit geweven glasvezeldoek, PTFE hars en film, levert het superieure, consistente elektrische eigenschappen.
Dit next-generation materiaal presteert aanzienlijk beter dan zijn voorganger, F4B220, en biedt lagere diëlektrische verliezen, hogere isolatieweerstand en verbeterde stabiliteit. Het dient als een betrouwbare, hoogwaardige binnenlandse vervanging voor vergelijkbare geïmporteerde laminaten.
Belangrijkste Materiaalvarianten:
De kern diëlektrische formulering is beschikbaar in twee koperfolie configuraties om aan specifieke toepassingsbehoeften te voldoen:
F4BM217: Bekleed met standaard Electrodeposited (ED) koperfolie. Dit is een kosteneffectieve oplossing voor standaard hoogfrequente toepassingen waar lage Passieve Intermodulatie (PIM) niet kritisch is.
F4BME217: Bekleed met Reverse-Treated Foil (RTF) koper. Deze configuratie biedt superieure lage-PIM prestaties, maakt nauwkeuriger etsen voor fijne-lijn circuits mogelijk en vermindert geleiderverliezen, waardoor het ideaal is voor hoogprecisie ontwerpen.
Op Maat Gemaakte Prestaties door Materiaalwetenschap:
De elektrische en mechanische eigenschappen van F4BME217 worden nauwkeurig afgestemd door de verhouding van PTFE tot glasvezeldoek binnen het composiet aan te passen. Dit maakt gecontroleerde diëlektrische constanten mogelijk met behoud van lage verlieskarakteristieken en verbeterde dimensionale stabiliteit.
Een hogere diëlektrische constante wordt bereikt door het glasvezelgehalte te verhogen, wat de dimensionale stabiliteit verbetert, de thermische uitzettingscoëfficiënt verlaagt en temperatuurdrift vermindert.
Deze aanpassing houdt een evenwichtige afweging in, aangezien een hogere glasvezelverhouding kan resulteren in een marginale toename van diëlektrische verliezen.
Deze ontwerpvrijheid stelt ingenieurs in staat om de optimale materiaalkwaliteit te selecteren voor een perfecte balans tussen elektrische prestaties, mechanische robuustheid en verwerkingsvereisten.
Typische Toepassingsgevallen
-Microgolf, RF en Radar
-Faseschuivers, Passieve Componenten
-Vermogensverdelers, Koppelaars, Combiners
-Voedingsnetwerken, Phased Array Antennes
-Satellietcommunicatie, Basisstation Antennes
| Product Technische Parameters |
Productmodel & Gegevensblad |
| Producteigenschappen |
Testcondities |
Eenheid |
F4BME217 |
| Diëlektrische Constante (Typisch) |
10GHz |
/ |
2.17 |
| Diëlektrische Constante Tolerantie |
/ |
/ |
±0.04 |
| Verliestangent (Typisch) |
10GHz |
/ |
0.001 |
| 20GHz |
/ |
0.0014 |
| Diëlektrische Constante Temperatuurcoëfficiënt |
-55ºC～150ºC |
PPM/℃ |
-150 |
| Pellsterkte |
1 OZ F4BM |
N/mm |
>1.8 |
| 1 OZ F4BME |
N/mm |
>1.6 |
| Volumeweerstand |
Standaard Conditie |
MΩ.cm |
≥6×10^6 |
| Oppervlakteweerstand |
Standaard Conditie |
MΩ |
≥1×10^6 |
| Elektrische Sterkte (Z richting) |
5KW,500V/s |
KV/mm |
>23 |
| Doorslagspanning (XY richting) |
5KW,500V/s |
KV |
>30 |
| Coëfficiënt van Thermische Uitzetting |
XY richting |
-55 º~288ºC |
ppm/ºC |
25, 34 |
| Z richting |
-55 º~288ºC |
ppm/ºC |
240 |
| Thermische Stress |
260℃, 10s,3 keer |
Geen delaminatie |
| Waterabsorptie |
20±2℃, 24 uur |
% |
≤0.08 |
| Dichtheid |
Kamertemperatuur |
g/cm3 |
2.17 |
| Langdurige Bedrijfstemperatuur |
Hoog-Laag Temperatuurkamer |
℃ |
-55～+260 |
| Thermische Geleidbaarheid |
Z richting |
W/(M.K) |
0.24 |
| PIM |
Alleen van toepassing op F4BME |
dBc |
≤-159 |
| Ontvlambaarheid |
/ |
UL-94 |
V-0 |
| Materiaalsamenstelling |
PTFE, Glasvezeldoek
F4BM gekoppeld aan ED koperfolie, F4BME gekoppeld aan reverse-treated (RTF) koperfolie. |
