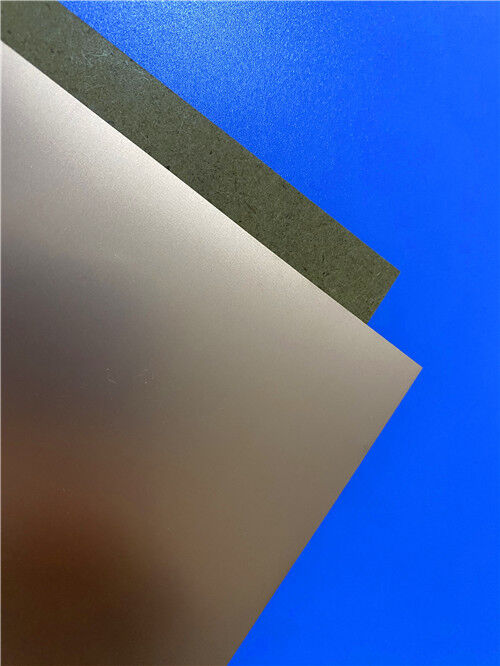

Wangling's F4BM217 is een hoogwaardig composiet laminaat ontworpen voor geavanceerde RF en microgolf toepassingen.combinatie van geweven glasvezeldoek met PTFE-hars en film om superieure en consistente elektrische eigenschappen te bereiken.
Dit materiaal van de volgende generatie biedt aanzienlijke prestatieverbeteringen ten opzichte van zijn voorganger, F4B220, met lager dielectriciteitsverlies, hogere isolatieweerstand en verbeterde algehele stabiliteit.F4BM217 dient als betrouwbare, een kwalitatief hoogstaand binnenlands alternatief voor vergelijkbare geïmporteerde laminaat.
Belangrijkste materiaalvarianten:
De kern dielectrische formulering is verkrijgbaar in twee koperen folieconfiguraties om aan specifieke toepassingsbehoeften te voldoen:
F4BM217: maakt gebruik van standaard elektrodeposited (ED) koperen folie.Deze variant is een kosteneffectieve oplossing voor algemene hoogfrequente toepassingen waarbij passieve intermodulatie (PIM) geen cruciale vereiste is.
F4BME217: koppelt dezelfde dielectric met omgekeerd behandeld folie (RTF) koper.en vermindert geleiderverlies voor veeleisende, high-precision circuits.
Op maat gemaakte prestaties door middel van materiaalwetenschappen:
De elektrische en mechanische eigenschappen van F4BM217 worden nauwkeurig afgestemd door de verhouding van PTFE tot glasvezeldoek binnen het composiet aan te passen.Dit maakt het mogelijk om gecontroleerde dielectrische constanten te bereiken met behoud van lage verlieskenmerken en verbeterde dimensionale stabiliteit.
Een hogere dielectrische constante wordt bereikt door het gehalte glasvezel te verhogen, wat de dimensionale stabiliteit verbetert, de thermische uitbreidingscoëfficiënt verlaagt en de temperatuurdrift vermindert.
Deze aanpassing houdt een evenwichtige afweging in, aangezien een hogere verhouding van glasvezel kan leiden tot een marginale toename van het dielectriciteitsverlies.
Door deze flexibiliteit in het ontwerp kunnen ingenieurs de optimale materiaalkwaliteit kiezen voor een perfecte balans tussen elektrische prestaties, mechanische robuustheid en verwerkingsvereisten.
Typische toepassingsgevallen
- Microwave, RF en radar.
- Faseverschakelaars, passieve componenten.
- Krachtverdelers, koppelers, combinatoren
- Voedingsnetwerken, fasearray antennes.
- Satellietcommunicatie, basisstation antennes.
| Technische parameters van het product |
Productmodel en gegevensblad |
| Productkenmerken |
Testomstandigheden |
Eenheid |
F4BM217 |
| Dielektrische constante (typisch) |
10 GHz |
/ |
2.17 |
| Dielektrische constante tolerantie |
/ |
/ |
±0.04 |
| Verlies Tangent (typisch) |
10 GHz |
/ |
0.001 |
| 20 GHz |
/ |
0.0014 |
| Dielectrische constante temperatuurcoëfficiënt |
-55°C ∼150°C |
PPM/°C |
- 150 dollar. |
| Peelsterkte |
1 OZ F4BM |
N/mm |
> 18 |
| 1 OZ F4BME |
N/mm |
> 16 |
| Volumeweerstand |
Standaardvoorwaarde |
MΩ.cm |
≥ 6 × 10^6 |
| Oppervlakteweerstand |
Standaardvoorwaarde |
MΩ |
≥ 1 × 10^6 |
| Elektrische sterkte (Z-richting) |
5 kW,500 V/s |
KV/mm |
> 23 |
| Afbrekingsspanning (XY-richting) |
5 kW,500 V/s |
KV |
> 30 |
| Coëfficiënt van thermische uitbreiding |
XY-richting |
-55°C tot 288°C |
ppm/oC |
25, 34 |
| Z-richting |
-55°C tot 288°C |
ppm/oC |
240 |
| Thermische spanning |
260°C, 10s,3 keer |
Geen ontlasten |
| Wateropname |
20 ± 2 °C, 24 uur |
% |
≤ 0.08 |
| Dichtheid |
Kamertemperatuur |
g/cm3 |
2.17 |
| Langdurige werktemperatuur |
Hoog-laagtemperatuurkamer |
°C |
-55 ¢ + 260 |
| Warmtegeleidbaarheid |
Z-richting |
W/(M.K) |
0.24 |
| PIM |
Alleen van toepassing op F4BME |
dBc |
≤ 15 |
| Ontvlambaarheid |
/ |
UL-94 |
V-0 |
| Materiële samenstelling |
PTFE, glasvezelstof
F4BM gekoppeld aan ED-koperfolie, F4BME gekoppeld aan omgekeerd behandelde (RTF) koperfolie. |
