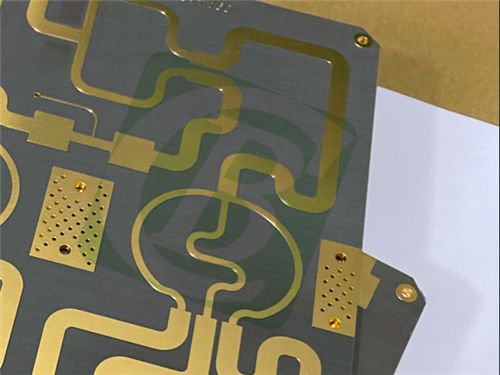

TP1020 PCB Dubbele laag 4 mm dik ENIG afwerking

Maak kennis met onze 2-laags stijve PCB, gemaakt met TP1020 materiaal—een uniek hoogfrequent thermoplastisch substraat ontworpen voor veeleisende toepassingen. Met uitzonderlijke diëlektrische prestaties en hoge betrouwbaarheid, is het ontworpen om uit te blinken in scenario's zoals wereldwijde satellietnavigatiesystemen en geminiaturiseerde antennes.

PCB details

Laagstructuur

Koper_laag_1: 35μm

TP1020 Kern: 4.0mm (157.5mil)

Koper_laag_2: 35μm

De uniekheid van TP1020

Alles over TP Series

TP materiaal is een unieke hoogfrequente thermoplast in de industrie. De diëlektrische laag is gemaakt van keramiek en polyfenyleenoxidehars (PPO), zonder glasvezelversterking. Door de verhouding van keramiek tot PPO-hars aan te passen, kan de diëlektrische constante nauwkeurig worden geregeld. Het speciale productieproces geeft het geweldige diëlektrische prestaties en hoge betrouwbaarheid.

TP is het materiaal met een glad oppervlak en geen koperbekleding; TP-1 heeft koper aan één kant; TP-2 heeft koper aan beide zijden. De diëlektrische constante kan vrij worden gekozen tussen 3 en 25 op basis van de behoeften van het circuit, en het blijft stabiel. Veelvoorkomende opties zijn 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 9.8, 10.2, 11, 16, 20, met onderdeelnummers zoals TP300, TP440, TP600, TP1020, etc. Het heeft een laag diëlektrisch verlies, dat iets toeneemt met de frequentie, maar niet veel tot 10 GHz.

Kenmerken van TP1020

-Diëlektrische constante (Dk): 10.2±0.2 bij 10GHz

-Dissipatiefactor: 0.0012 bij 10GHz

-Lage TCDK: -40 ppm/°C (-55°C tot 150°C)

-CTE (-55°C tot 150°C): X=40 ppm/°C, Y=40 ppm/°C, Z=55 ppm/°C

-Thermische geleidbaarheid: 0.67 W/mk

-Vocht absorptie: 0.01%

-UL 94-V0 classificatie

Waar het het beste werkt

-Wereldwijd satellietnavigatiesysteem

-Raketgedragen systemen

-Fuze technologie

-Geminiaturiseerde antenne

Gevolgd Standaard:Deze TP1020 2-laags stijve PCB voldoet strikt aan de IPC-Class-2 standaard, een algemeen erkende benchmark in de elektronica-industrie.

Artwork Formaat:Het type artwork dat voor deze PCB wordt geleverd is Gerber RS-274-X, het meest gebruikte en algemeen geaccepteerde formaat in de printplaatindustrie.

Beschikbaarheid:Deze TP1020 2-laags stijve PCB is wereldwijd beschikbaar voor verzending, zodat klanten van over de hele wereld toegang hebben tot dit hoogwaardige product.

Conclusie

Kortom, deze 2-laags TP1020 PCB is een uitstekende oplossing voor hoogfrequente precisietoepassingen. De unieke thermoplastische samenstelling, zonder glasvezel, biedt grote diëlektrische stabiliteit en laag verlies, en de aanpasbare diëlektrische constante draagt bij aan de veelzijdigheid. Met zijn sterke eigenschappen en zorgvuldige engineering is de TP1020 PCB klaar om de uitdagingen van geavanceerde hoogfrequente toepassingen aan te gaan.
