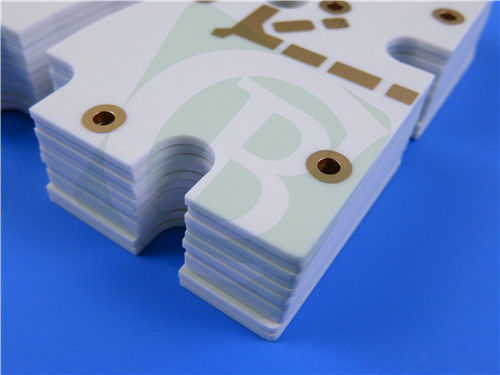

We presenteren onze 2 laag rigide PCB's, gebouwd met TFA615 materiaal, een lucht- en ruimtevaart hoogfrequente substraat ontworpen voor veeleisende toepassingen met uitzonderlijke elektrische, thermische,en mechanische eigenschappenHet is ontworpen om betrouwbaarheid te bieden in kritieke scenario's zoals ruimtevaartapparatuur en radarsystemen.
Opstapelen
Copper_layer_1: 35 μm
TFA615 Core: 0,508 mm (20 mil)
Copper_layer_2: 35 μm
PCB-gegevens
| Parameter |
Specificatie |
| Basismateriaal |
TFA615 |
| Aantal lagen |
2 lagen |
| Afmetingen van het bord |
206 mm x 54 mm = 1 PCS (±0,15 mm) |
| Minimaal spoor/ruimte |
4/6 ml |
| Minimale grootte van het gat |
0.3 mm |
| Blinde weg |
Geen |
| Afgewerkte dikte |
0.6mm |
| Koperen gewicht |
1 oz (1,4 ml) buitenste lagen |
| Door plating |
20 μm |
| Oppervlakte afwerking |
Onderdompelingsgoud |
| Zilkscherm |
Geen (boven/onder) |
| Soldeermasker |
Geen (boven/onder) |
| Kwaliteitscontrole |
100% elektrische test vóór verzending |
Wat maakt TFA615 uniek?
Over de TFA-serie
TFA-serie substraten zijn polytetrafluorethyleen (PTFE) keramische composieten, vervaardigd zonder traditionele glasvezel doek. In plaats daarvan gebruiken ze een nieuw prefabricatieproces en speciale laminatie,Het resultaat is een prestatie van luchtvaartkwaliteit die concurrerend is met buitenlandse alternatieven.Belangrijkste kenmerken:
- Geen glasvezeldoek, waardoor het "glasvezel-effect" in elektromagnetische golfverspreiding wegvalt.
-Eenvormig nano-ceramisch mengsel voor een stabiele frequentieprestatie en minimaal dielectriciteitsverlies
-Legge anisotropie (X/Y/Z) en koper-matched thermische expansie
-Stabiele dielectrische temperatuurkenmerken
- Vier dielektrische constante opties: 2,94 (TFA294), 3,0 (TFA300), 6,15 (TFA615), 10,2 (TFA1020)
TFA615 Kenmerken
-Dielectrische constante (Dk): 6,15±0,12 bij 10 GHz
- Dissipatiefactor: 0,0015 bij 10 GHz; 0,0017 bij 20 GHz
-CTE (~55°C tot 288°C): X=16 ppm/°C, Y=16 ppm/°C, Z=29 ppm/°C
- Thermische geleidbaarheid: 0,8 W/mk
- Vochtopname: 0,06%
- UL 94-V0
-Td (ontbindingstemperatuur): 503°C
Ideale toepassingen
- Ruimtevaartapparatuur, ruimteschepen en cabinsystemen
- Microwavecomponenten en -antennes (met inbegrip van fasegevoelige componenten)
- Vroege waarschuwingsradars en luchtradars
- antennes en beamforming netwerken
- satellietcommunicatie- en navigatiesystemen
- Versterkers.
Nalevingsnorm
Dit TFA615 PCB voldoet strikt aan de IPC-klasse 2-normen, waardoor consistente kwaliteit, betrouwbaarheid,De resultaten van de evaluatie van de resultaten van de onderzoeksprocedures zijn in het algemeen zeer positief..
Artwork-formaat
Om de naadloze integratie in de productie te vergemakkelijken, wordt de afbeelding voor deze PCB in Gerber RS-274-X-formaat geleverd,een algemeen geaccepteerde industriestandaard die de productieactiviteiten vereenvoudigt en de precisie van de fabricage garandeert.
Wereldwijd bereik
We bieden wereldwijde beschikbaarheid voor dit hoogwaardige PCB, waardoor het toegankelijk is voor ingenieurs, fabrikanten en organisaties in alle regio's.
Conclusies
Deze PCB met TFA615 materiaal staat uit als een top oplossing voor hoge frequentie, missie-kritische toepassingen.het maken van een veelzijdige en betrouwbare keuze voor projecten waar prestaties en betrouwbaarheid voorop staanOf u nu werkt aan satellietcommunicatie of aan antennes met gefasiseerde array, dit TFA615 PCB levert de kwaliteit en consistentie die nodig zijn om te slagen in de meest veeleisende scenario's.
