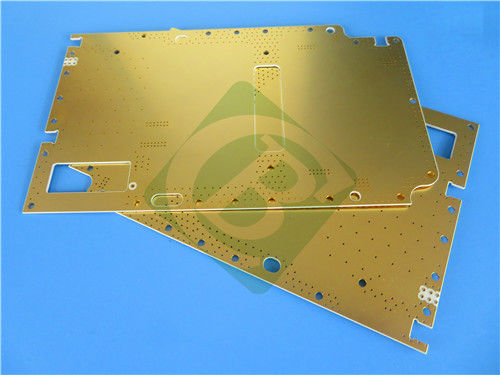

RO3210 PCB 2-laag 0,8 mm dik onderdompeling goud afwerking

Deze premium 2-laags PCB maakt gebruik van Rogers RO3210 hoogfrequent materiaal, specifiek ontworpen voor RF- en microgolf toepassingen. Deze compacte 16mm x 8mm printplaat levert uitzonderlijke signaalintegriteit en thermische stabiliteit, waardoor hij ideaal is voor veeleisende draadloze communicatiesystemen, radar in de auto-industrie en satelliettechnologieën.

De stack-up van deze PCB bestaat uit:

- Koperlaag 1: 35 μm (1oz)

- RO3210 Kern: 0,762 mm (30 mil)

- Koperlaag 2: 35 μm (1oz)

PCB details

Kenmerken en voordelen van RO3210 materiaal

Diëlektrische eigenschappen

RO3210 laminaat vertoont een stabiele diëlektrische constante van 10,2 (±0,5), wat consistente signaalprestaties biedt voor hoogfrequente toepassingen die precieze impedantiecontrole vereisen.

Lage verlies karakteristieken

Met een ultralage dissipatiefactor van slechts 0,0027 bij 10 GHz minimaliseert RO3210 energieverlies, waardoor het ideaal is voor veeleisende RF-toepassingen zoals radar in de auto-industrie en 5G-systemen.

Thermische prestaties

De CTE-waarden voor RO3210 zijn geoptimaliseerd voor betrouwbaarheid:

- X-as: 13 ppm/°C

- Y-as: 13 ppm/°C

- Z-as: 34 ppm/°C

Deze meetwaarden garanderen een uitstekende dimensionale stabiliteit onder thermische belasting.

Extra voordelen

- Hoge thermische geleidbaarheid (0,81 W/mK)

- UL-94 V0 ontvlambaarheidsklasse

- Uitstekende oppervlaktegladheid voor precisie-etsen

- Geweven glasversterking voor mechanische stijfheid

- Kosteneffectieve oplossing voor volumeproductie

Typische toepassingen

De veelzijdigheid van deze PCB maakt hem geschikt voor diverse hoogwaardige toepassingen, waaronder:

- Radar in de auto-industrie: botsingsvermijding en adaptieve cruise control

- Satellietantennes: GPS- en direct broadcast-ontvangers

- Draadloze infrastructuur: 5G-basisstations en microstripantennes

- Power backplanes: hoogstroomdistributiesystemen

- Externe monitoring: IoT- en slimme meter toepassingen

- Defensiesystemen: betrouwbare prestaties in zware omgevingen

Naleving en normen

Deze PCB voldoet aan IPC-Class-2 normen, wat garandeert dat hij voldoet aan de industrienormen voor betrouwbaarheid en kwaliteit. Het artwork wordt geleverd in Gerber RS-274-X formaat, klaar voor naadloze integratie in productieprocessen.

Wereldwijde beschikbaarheid

Deze PCB is wereldwijd leverbaar, met betrouwbare levering aan fabrikanten en ingenieurs in alle regio's.

Conclusie

Deze 2-laags RO3210 PCB vertegenwoordigt een premium oplossing voor veeleisende hoogfrequente toepassingen. De uitzonderlijke materiaaleigenschappen, precisie-engineering en rigoureuze kwaliteitscontrole maken het een uitstekende keuze voor ingenieurs die geavanceerde RF-systemen ontwikkelen. Ons technische team staat klaar om te assisteren met aangepaste vereisten - neem vandaag nog contact met ons op om uw specifieke toepassingsbehoeften te bespreken.
