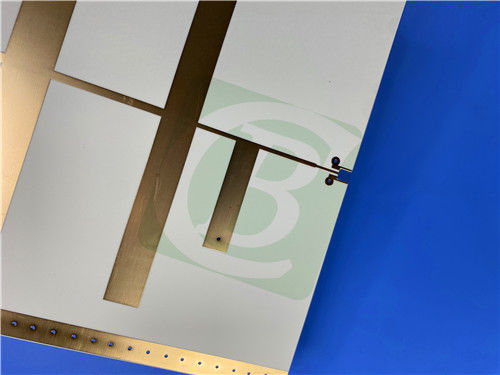

RF PCB dubbelzijdig RO3003G2 5mil laminaat 1oz koper

Dit geavanceerde 2-laag rigide PCB maakt gebruik van Rogers RO3003G2 hoogfrequente laminaat, speciaal ontworpen voor millimetergolf automotive radarsystemen.Deze oplossing levert uitzonderlijke prestaties voor 77GHz ADAS-toepassingen, die een superieure signaalintegriteit en betrouwbaarheid biedt in veeleisende automobielomgevingen.

PCB-constructiedetails

De stapel van dit PCB bestaat uit:

- Koperlaag 1: 35 μm (1 oz)

- RO3003G2 Kern: 0,127 mm (5 mil)

- Koperlaag 2: 35 μm (1 oz)

PCB-specificaties

RO3003G2 Materiaalvoordelen

Dielectrische eigenschappen

RO3003G2-laminaat vertoont een ultra-stabiele dielectrische constante van 3,0 ± 0,04 bij 10 GHz en 3,07 bij 77 GHz, waardoor een consistente prestatie wordt gewaarborgd over de radarfrequenties van auto's.

Kenmerken van lage verliezen

Met een dissipatiefactor van slechts 0,0011 bij 10GHz minimaliseert RO3003G2 signaalverlies, wat cruciaal is voor het behoud van radargevoeligheid en nauwkeurigheid.

Thermische stabiliteit

- Uitstekende thermische coëfficiënt van dielectrische constante: -35 ppm/°C

- Gepaste CTE-systemen (16/17/18 ppm/°C op de as X/Y/Z)

- Behoudt prestaties in alle temperatuurbereiken van auto's

Verbeterde kenmerken

- zeer laag profiel (VLP) ED koper

- Verminderde dielectrische porositeit

- Geoptimaliseerd vulsysteem voor consistente prestaties

Belangrijkste voordelen

- Best in zijn klasse inbrengverlies prestaties

- Geminimaliseerde variatie van de dielektrische constante

- Vermogen voor betrouwbare kleine via implementatie (0,2 mm)

- Geoptimaliseerd voor 77GHz auto radar

- Verbeterde produktie

Typische toepassingen

- Adaptieve cruise control systemen

- Voorafgaande botsing waarschuwing

- Actieve remassistent

- Hulp bij rijstrookwisseling

- Traffic jam piloot

- Geautomatiseerde parkeersystemen

- Blinde vlekken detecteren

Kwaliteitsborging

- Voldoet aan de IPC-klasse 2-normen

- Gerber RS-274-X-formaat

- Wereldwijde beschikbaarheid

- 100% elektrisch testen

Conclusies

Deze RO3003G2 PCB-oplossing vertegenwoordigt de nieuwste radartechnologie in de automobielindustrie, waarbij Rogers' geavanceerde hoogfrequente materialen worden gecombineerd met precisieproductie.De geoptimaliseerde prestaties bij 77 GHz maken het ideaal voor ADAS-toepassingen van de volgende generatie die een betrouwbare werking in uitdagende omgevingen vereisen.
