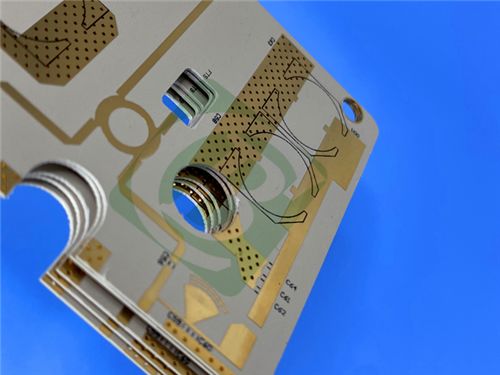

Dubbellaags PCB RF-10 laminaat 10mil 1oz koperen printplaat

We presenteren onze hoogwaardige dubbellaag rigide PCB, vakkundig ontworpen met behulp van RF-10 materiaal.Deze geavanceerde PCB is ontworpen voor precisie RF toepassingen waar groottevermindering en signaal integriteit zijn cruciaal, waardoor het de ideale keuze is voor antennesystemen, satellietcomponenten en lucht- en ruimtevaarttechnologie.

De stapel van dit PCB bestaat uit:

- Koperlaag 1: 35 μm (1 oz)

- RF-10 Core: 0,254 mm (10 mil)

- Koperlaag 2: 35 μm (1 oz)

PCB-gegevens

Kenmerken en voordelen van RF-10 materiaal

Dielectrische eigenschappen

RF-10-laminaat heeft een hoge dielectrische constante van 10,2 ± 0,3 bij 10 GHz, waardoor de grootte van de schakeling aanzienlijk wordt verminderd en tegelijkertijd een uitstekende signaalintegriteit wordt gehandhaafd voor compacte RF-ontwerpen.

Ultra-lage verlieskenmerken

Met een lage dissipatiefactor van 0,0025 bij 10 GHz minimaliseert RF-10 het signaalverlies, waardoor het perfect is voor hoogfrequente toepassingen zoals GPS-antennen en satellietcommunicatie.

Thermische prestaties

De CTE-waarden voor RF-10 tonen uitzonderlijke stabiliteit aan:

- X-as: 16 ppm/°C

- Y-as: 20 ppm/°C

- Z-as: 25 ppm/°C

Deze waarden zorgen voor betrouwbare prestaties bij temperatuurschommelingen.

Verdere voordelen

- Hoge thermische geleidbaarheid (0,85 W/mk) voor effectieve warmteafvoer

- Minimale vochtopname (0,08%) voor duurzaamheid in het milieu

- V-0 ontvlambaarheid voor veiligheid

- Uitstekende hechting aan gladde koperen oppervlakken

- Superieure dimensionale stabiliteit voor precisie toepassingen

Typische toepassingen

De unieke eigenschappen van RF-10 maken het ideaal voor veeleisende RF-toepassingen:

- Microstrip patch antennes: compacte, hoogwaardige ontwerpen

- GPS-antennes: voor nauwkeurige positioneringssystemen

- Passieve componenten: filters, koppelers en vermogensafdelers

- Systemen voor het vermijden van botsingen van vliegtuigen: Veiligheid van de luchtvaart met een missiecritische waarde

- Satellietcomponenten: betrouwbare werking in ruimteomgevingen

- 5G-communicatiesystemen: ondersteuning van netwerken van de volgende generatie

Naleving en normen

Dit PCB voldoet aan de strenge IPC-klasse-2-normen, waardoor consistente kwaliteit en betrouwbaarheid worden gewaarborgd.

Wereldwijde beschikbaarheid

We bieden wereldwijde verzending met betrouwbare levering aan ingenieurs en fabrikanten in alle regio's.

Conclusies

Onze RF-10 PCB biedt een optimale balans tussen prestaties en waarde voor RF-toepassingen die circuits miniaturiseren.uitstekende thermische eigenschappenDeze oplossing levert uitstekende prestaties in compacte ontwerpen.U kiest voor een kosteneffectieve oplossing die geen afbreuk doet aan de kwaliteit - perfect voor uw meest uitdagende RF toepassingenNeem vandaag nog contact met ons op om te bespreken hoe dit PCB uw volgende project kan verbeteren.
