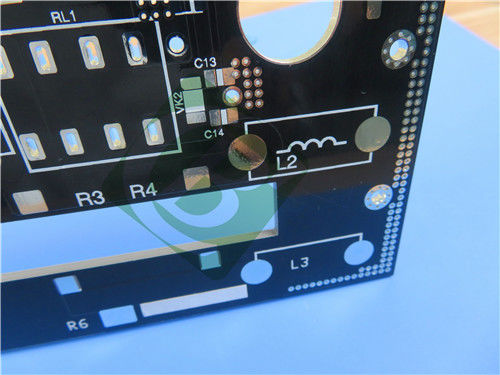

Met trots presenteren wij onze hoogwaardige 4-laags stijve PCB, vervaardigd met premium polyimide materiaal, speciaal ontworpen voor veeleisende toepassingen in extreme omgevingen. Deze PCB levert uitzonderlijke betrouwbaarheid in hoge temperatuur, hoge druk werkomstandigheden voor lucht- en ruimtevaart, militaire elektronica en olie-extractieapparatuur.
De stack-up van deze PCB bestaat uit:
- Koperlaag 1: 35 μm (1oz)
- Polyimide Kern: 0,32 mm
- Koperlaag 2: 35 μm (1oz)
- Polyimide Prepreg: 0,1 mm
- Polyimide Kern: 0,8 mm
- Polyimide Prepreg: 0,1 mm
- Koperlaag 3: 35 μm (1oz)
- Polyimide Kern: 0,32 mm
- Koperlaag 4: 35 μm (1oz)
PCB details
| Parameter |
Specificatie |
| Basismateriaal |
Stijf Polyimide |
| Aantal Lagen |
4 Lagen |
| Afmetingen printplaat |
325mm x 83mm (±0,15mm) |
| Minimum Spoor/Ruimte |
5/5 mils |
| Minimum Gatgrootte |
0,3mm |
| Blinde Vias |
Nee |
| Afwerking Dikte Printplaat |
1,8mm |
| Afwerking Cu Gewicht |
1oz (1,4 mils) buitenlagen |
| Via Plating Dikte |
20 μm |
| Oppervlakte Afwerking |
HASL Loodvrij |
| Bovenzijde Zeefdruk |
Wit |
| Onderzijde Zeefdruk |
Wit |
| Bovenzijde Soldeermasker |
Zwart |
| Onderzijde Soldeermasker |
Zwart |
| Speciale Eigenschappen |
0,3mm vias hars gevuld en afgedekt
Verzonken gaten van boven |
| Elektrische Test |
100% getest voor verzending |
Eigenschappen en Voordelen van Polyimide Materiaal
Thermische Stabiliteit
Polyimide laminaat vertoont uitzonderlijke hittebestendigheid, bestand tegen 288°C thermische stresstests zonder delaminatie of blaarvorming, en heeft een hoge glastransitietemperatuur (Tg) van 257°C.
Mechanische Sterkte
Toont uitstekende pelschilsterkte (1,42 N/mm na thermische stress) en buigsterkte (410,2 N/mm² in machinerichting), wat duurzaamheid in zware omgevingen garandeert.
Elektrische Prestaties
Behoudt uitstekende isolatie-eigenschappen met:
- Volumeweerstand: 6,6×10⁸ MΩ·cm
- Oppervlakteweerstand: 3,4×10⁸ MΩ
- Diëlektrische constante: 4,12 @ 1MHz
- Dissipatiefactor: 0,0072 @ 1MHz
Omgevingsbestendigheid
- Vocht absorptiesnelheid van slechts 0,11%
- Uitstekende stralingsbestendigheid
- Behoudt prestaties in extreme omstandigheden
Extra Voordelen
- Hoogfrequente diëlektrische prestaties
- Betrouwbare werking in olie- en gasomgevingen
- Superieure dimensionale stabiliteit
- Uitstekende chemische bestendigheid
Typische Toepassingen
De unieke eigenschappen van Polyimide maken het ideaal voor veeleisende toepassingen:
- Lucht- en ruimtevaartsystemen: Avionica die extreme betrouwbaarheid vereist
- Militaire elektronica: Missie-kritieke defensiesystemen
- Downhole apparatuur: Olie-extractie elektronica
- Satellietcomponenten: Ruimtevaart-kwaliteit betrouwbaarheid
- Industriële besturingen voor hoge temperaturen
- Sterilisatiesystemen voor medische apparatuur
Naleving en Normen
Deze PCB voldoet aan IPC-Class-2 normen, wat consistente kwaliteit en betrouwbaarheid garandeert. Alle fabricagebestanden worden geleverd in Gerber RS-274-X formaat voor naadloze productie-integratie.
Wereldwijde Beschikbaarheid
Wij bieden wereldwijde verzending met betrouwbare levering aan ingenieurs en fabrikanten in alle regio's.
Conclusie
Onze 4-laags stijve Polyimide PCB vertegenwoordigt de ultieme oplossing voor toepassingen die extreme thermische en omgevingsbestendigheid vereisen. Met zijn ongeëvenaarde thermische stabiliteit, uitstekende mechanische eigenschappen en bewezen betrouwbaarheid, levert deze oplossing uitstekende prestaties in de meest uitdagende omstandigheden. Door deze PCB te kiezen, selecteert u een hoogwaardige oplossing die niet zal compromitteren onder stress - perfect voor uw meest veeleisende toepassingen.
Neem vandaag nog contact met ons op als u op zoek bent naar een PCB-oplossing met hoge betrouwbaarheid en hoge prestaties!
