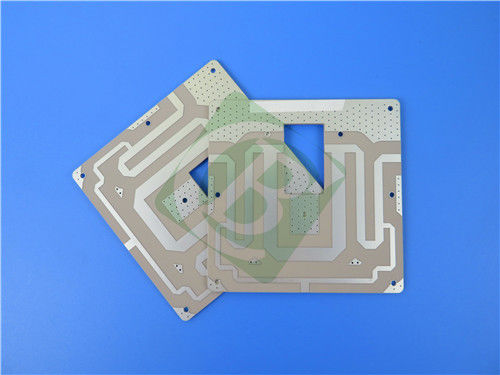

Onze nauwkeurig ontworpen 2-laag rigide PCB maakt gebruik van Taconic's premium RF-35 organisch-keramisch laminaat, dat uitzonderlijke prestaties levert voor commerciële magnetronen en RF toepassingen.Ontworpen voor betrouwbaarheid en kostenefficiëntie, is dit PCB de ideale keuze voor vermogenversterkers, filters en verschillende passieve componenten.
De stapel van dit PCB bestaat uit:
- Koperlaag 1: 35 μm (1 oz)
- RF-35 Core: 0,254 mm (10 mil)
- Koperlaag 2: 35 μm (1 oz)
PCB-gegevens
| Parameter |
Specificatie |
| Basismateriaal |
RF-35 |
| Aantal lagen |
2 lagen |
| Afmetingen van het bord |
71 mm x 60 mm (±0,15 mm) |
| Minimaal spoor/ruimte |
4/6 ml |
| Minimale grootte van het gat |
0.2 mm |
| Blinde weg |
- Nee, niet echt. |
| Afgewerkte plaatdikte |
0.3 mm |
| Afgewerkte cu-gewicht |
1 oz (1,4 ml) |
| Via de dikte van de bekleding |
25 μm |
| Oppervlakte afwerking |
Zilver met onderdompeling |
| Hoogste zijdeplaat |
Wit |
| Onderste zijdeplaat |
- Nee, niet echt. |
| Top Solder Mask |
- Nee, niet echt. |
| Onderste soldeermasker |
- Nee, niet echt. |
| Elektrische tests |
100% getest vóór verzending |
Kenmerken en voordelen van RF-35 MateriaIk...
Dielectrische eigenschappen
RF-35 laminaat vertoont een stabiele dielectrische constante van 3,5 bij 1,9 GHz, wat een consistente signaalprestatie biedt voor microgolftoepassingen die een precieze impedantieregeling vereisen.
Kenmerken van lage verliezen
Met een dissipatiefactor van slechts 0,0018 bij 1,9 GHz minimaliseert RF-35 energieverlies, waardoor het ideaal is voor hoogfrequente toepassingen zoals vermogenversterkers en draadloze systemen.
Thermische prestaties
De CTE-waarden voor RF-35 zijn geoptimaliseerd voor elektronische toepassingen:
- X-as: 19 ppm/°C
- Y-as: 24 ppm/°C
- Z-as: 64 ppm/°C
Deze metrics zorgen ervoor dat het PCB zijn integriteit en prestaties behoudt onder thermische spanning.
Verdere voordelen
- Hoge dielectrische breuksterkte (41 kV)
- UL-94 V0 ontvlambaarheid
- Uitstekende gladheid van het oppervlak voor nauwkeurige RF-toepassingen
- Goede peelsterkte voor betrouwbare montage
- Kosteneffectieve oplossing voor commerciële toepassingen
Typische toepassingen
De veelzijdigheid van dit PCB maakt het geschikt voor verschillende hoogwaardige toepassingen, waaronder:
- Versterkers: ondersteunt efficiënt stroombeheer in compacte ontwerpen
- Filters en koppelingen: essentieel voor signaalconditionering en -distributie
- Draadloze infrastructuur: basisstationcomponenten die een stabiele prestatie vereisen
- Testapparatuur: metingssystemen die nauwkeurigheid vereisen
- Commerciële microgolfsystemen: kosteneffectieve oplossingen voor de volumeproductie
- RF-modules: compacte ontwerpen voor moderne communicatiesystemen
Naleving en normen
Deze PCB voldoet aan de IPC-Klasse-2-normen, zodat deze voldoet aan de industriële maatstaven voor betrouwbaarheid en kwaliteit.gereed voor naadloze integratie in productieprocessen.
Wereldwijde beschikbaarheid
Dit PCB is beschikbaar voor wereldwijde verzending, waardoor het toegankelijk is voor fabrikanten en ingenieurs over de hele wereld.
Conclusies
Deze tweelaags rigide PCB met RF-35 constructie is een hoogwaardige oplossing die is ontworpen om te voldoen aan de eisen van commerciële microgolftoepassingen.nauwkeurige specificaties, en rigoureuze testen maken het een ideale keuze voor ingenieurs en fabrikanten die op zoek zijn naar betrouwbaarheid en prestaties tegen concurrerende kosten.u investeert in een duurzame en efficiënte oplossing die uw producten en toepassingen verbetertNeem vandaag nog contact met ons op om uw specifieke eisen te bespreken.
