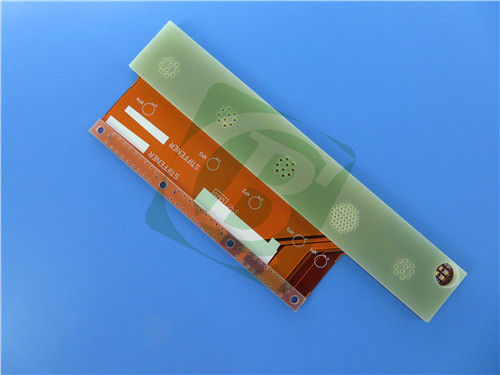

Flexible Printed Circuit Boards (PCB's) hebben een revolutie teweeggebracht in de elektronica-industrie en bieden essentiële oplossingen voor compacte en lichte ontwerpen.specificaties, en toepassingen van een dubbelzijdig flexibel PCB gemaakt van polyimide, waarbij de voordelen en mogelijke toepassingen worden benadrukt.
| Specificatie |
Detail |
| Basismateriaal |
Flexibel polyimide |
| Aantal lagen |
Doppelzijdig |
| Afmetingen van het bord |
51 mm x 35 mm (+/- 0,15 mm) |
| Minimaal spoor/ruimte |
5/5 ml |
| Minimale grootte van het gat |
0.4 mm |
| Blinde weg |
- Nee, niet echt. |
| Flexieve dikte |
0.22mm |
| Flex + PI Verstuiverdikte |
0.3 mm |
| Flex + FR4 Verstuiverdikte |
1.34mm |
| Afgewerkte cu-gewicht |
2 oz (2,8 ml buitenste lagen) |
| Via de dikte van de bekleding |
20 μm |
| Oppervlakte afwerking |
Elektroless Nickel Immersion Gold (ENIG) |
| Hoogste zijdeplaat |
Wit |
| Onderste zijdeplaat |
- Nee, niet echt. |
| Top Solder Mask |
Gele bedekking |
| Onderste soldeermasker |
- Nee, niet echt. |
| Elektrische tests |
100% Elektrische test vóór verzending |
Dikte en laagconfiguratie
De flexdikte bedraagt 0,22 mm, met verschillende diktes, afhankelijk van de gebruikte verstijver:
- Flex + PI Verstuiver: 0,3 mm
- Flex + FR4 Versterker: 1.34mm

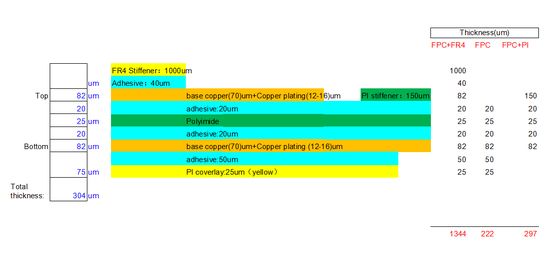

PCB-stapeling
De stapel van dit tweelaags flexibele PCB bestaat uit:
- Koperlaag 1: 70 μm
- Kleefstof Polyimide Core: 25 μm (1 mil)
- Koperlaag 2: 70 μm
Deze configuratie combineert flexibiliteit met structurele integriteit, waardoor het geschikt is voor verschillende toepassingen.
Kenmerken van kleefmiddel polyimide
Het in dit PCB gebruikte kleefmiddel polyimide heeft verschillende gunstige eigenschappen:
- Halogeenvrij en in overeenstemming met de EU-RoHS-richtlijn, vrij van gevaarlijke stoffen zoals Pb, Hg, Cd, Cr6+, PBB en PBDE.
- Ontvlambaarheid UL94 V-0.
- Uitzonderlijke flexibiliteit en thermische weerstand.
- Dimensionale stabiliteit met een vochtopname van 1,37-1,46%.
- een dielectrische constante tussen 3,31 en 3,34 bij 10 GHz, cruciaal voor hoogfrequente toepassingen.
- chemische weerstand van 85% en een dissipatiefactor van 0,0188-0,0191 bij 10 GHz.
Tests en kwaliteitsnormen
Om de betrouwbaarheid te garanderen, wordt vóór verzending een elektrische test van 100% uitgevoerd volgens de kwaliteitsnormen van IPC-klasse 2.Dit strenge testproces garandeert dat elke eenheid aan de vereiste prestatiecriteria voldoet.
Typische toepassingen
Flexible PCB's worden veel gebruikt in verschillende industrieën, waaronder:
- Computers.
- Mobiele telefoons
- Digitale camera's
- Videorecorders.
- Auto's.
- Automatisering van kantoorapparatuur
Deze toepassingen profiteren van het lichte en aanpasbare karakter van flexibele PCB's, waardoor geavanceerde ontwerpen die voldoen aan de moderne elektronische eisen, mogelijk worden gemaakt.
Conclusies
Deze flexibele PCB, gemaakt van hoogwaardige polyimide materialen, is een voorbeeld van de vooruitgang in PCB-technologie.Het is een onmisbaar onderdeel van de huidige elektronische apparaten.Met een wereldwijde beschikbaarheid is dit PCB geschikt om te voldoen aan de behoeften van innovators in verschillende sectoren.
