TP1020 PCB 2-laags 6mm dik ENIG afwerking 1oz koper

Producten

PCB van de metaalkern

Neem contact met ons op

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Contact opnemen

TP1020 PCB 2-laags 6mm dik ENIG afwerking 1oz koper

MOQ:	1 PCS
Prijs:	USD9.99-99.99/PCS
Standaardverpakking:	Vacuümzakken+kartonnen
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000 stuks per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

PCB-materiaal:

TP1020 Core - 5,93 mm (233,5 mil)

Aantal lagen:

2-laag

PCB-dikte:

6.0 mm

PCB-grootte:

129mm x 129 mm=1 STUKS, +/- 0,15mm

Koperen gewicht:

1 oz (1,4 ml) buitenste lagen

Oppervlakte afwerking:

Elektroless Nickel Immersion Gold (ENIG)

Markeren:

2 lagenpcb

6mm dikke PCB

ENIG-PCB

Productbeschrijving

Met de introductie van de TP1020 Double-Sided PCB, een hoogwaardige printplaat ontworpen voor geavanceerde toepassingen in hoogfrequente omgevingen.Dit PCB is ontworpen voor betrouwbaarheid en optimale dielectrische prestaties., waardoor het ideaal is voor complexe elektronische schakelingen.

Het TP1020-materiaal is een unieke thermoplastische samenstelling, waarbij keramiek met polyfenyleenoxidehars (PPO) wordt geïntegreerd.TP1020 biedt superieure dielectrische prestaties en stabiliteitDe afwezigheid van glasvezel zorgt voor een gladder oppervlak, verbetert de signaalintegrititeit en vermindert het verlies, wat cruciaal is voor hoogfrequente toepassingen.

Belangrijkste eigenschappen van TP1020

- Dielectrische constante (Dk): instelbaar in het bereik van 3 tot 25, met een standaardwaarde van 10,2±0,2 bij 10 GHz..

- Lage dissipatiefactor: met een dissipatiefactor van 0,0012 bij 10 GHz minimaliseert de TP1020 het energieverlies en verbetert de algehele efficiëntie.

- Thermische stabiliteit: het materiaal heeft een lage thermische coëfficiënt van dielektrische constante (TCDK) van -40 ppm/°C, waardoor een stabiele prestatie wordt gewaarborgd in een breed temperatuurbereik (-55°C tot 150°C).

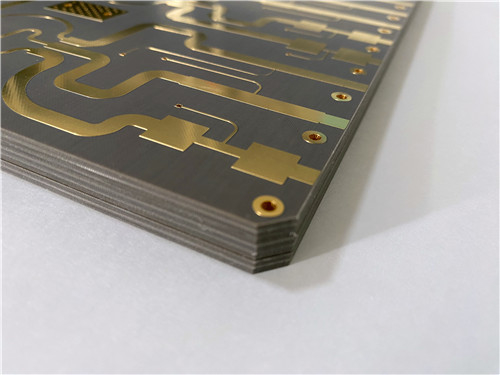

TP1020 PCB 2-laags 6mm dik ENIG afwerking 1oz koper 0

Technische specificaties

De TP1020 PCB is nauwgezet ontworpen met de volgende specificaties:

- Aantal lagen: dubbelzijdig
- Afmetingen van het bord: 129 mm x 129 mm (± 0,15 mm)
- Minimum spoor/ruimte: 5/8 millimeter, waardoor dicht gepakte ontwerpen mogelijk zijn.
- Minimum gatgrootte: 0,7 mm, geschikt voor verschillende componenten.
- Afgeronde plaatdikte: 6,0 mm om duurzaamheid te garanderen.
- Oppervlakteafwerking: elektroless nikkel onderdompelingsgoud (ENIG) voor uitstekende soldeerbaarheid en corrosiebestendigheid.
- Elektriciteitstests: elk bord wordt vóór verzending aan een 100% elektrische test onderworpen om de kwaliteit te waarborgen.

Technische productparameter

Productmodellen en gegevensblad

Productkenmerken

Testomstandigheden

Eenheid

TP TP-1 TP-2

Dielectrische constante

Wanneer de dielectrische constante ≤ 11 is, is de testvoorwaarde 10 GHz.

Wanneer de dielektrische constante > 11 is, is de testvoorwaarde 5 GHz.

3.0±0.06

4.4±0.09

6.0±0.12

6.15±0.12

9.2±0.18

9.6±0.19

10.2±0.2

11.0±0.022

16.0±0.4

20.0±0.8

22.0±0.88

25.0±1.0

De dielektrische constante kan worden aangepast binnen het bereik van 3,0 tot 25.

Dielektrische constante tolerantie

Dielectrische constante 3,0 ∙ 11.0

± 2%

Dielectrische constante 11.1160

± 2,5%

Dielectrische constante 16.1 ‡ 25.0

± 4%

Verlies Tangent

Verlies Tangent 3,0 ̊9.5

10 GHz

0.0010

Verlies Tangent 9,6 ‰ 11.0

10 GHz

0.0012

Verlies Tangent 11.1 ¢ 16.0

5 GHz

0.0015

Verlies Tangent 16.1 ¢ 25.0

5 GHz

0.0020 ¢ 0.0025

Dielectrische constante temperatuurcoëfficiënt

Dielectrische constante 3,0 ̊9.5

-55 °C tot 150 °C

PPM/°C

- 50

Dielectrische constante 9,6160

-55 °C tot 150 °C

PPM/°C

-40

Dielectrische constante 16.1 ‡ 25.0

-55 °C tot 150 °C

PPM/°C

- 55

Peelsterkte

1 OZ Normale toestand

N/mm

> 0.6

1 oz na AC-vochtigheidstest

N/mm

> 0.4

Volumeweerstand

Normale toestand bij 500 V

MΩ.cm

> 1 × 10⁹

Oppervlakteweerstand

Normale toestand bij 500 V

MΩ

> 1 × 10⁷

Coëfficiënt van thermische uitbreiding
(XY Z)

Dielectrische constante 3,00 ̊4.40

-55 °C tot 150 °C

PPM/°C

60,60,70

Dielectrische constante 4,60·6.15

-55 °C tot 150 °C

PPM/°C

50,50,60

Dielectrische constante 6,16110

-55 °C tot 150 °C

PPM/°C

40,40,55

Dielectrische constante 11.1160

-55 °C tot 150 °C

PPM/°C

40,40,50

Dielectrische constante 16.1 ‡ 25.0

-55 °C tot 150 °C

PPM/°C

35,35,40

Wateropname

20 ± 2 °C, 24 uur

≤ 0.01

Langdurige werktemperatuur

Hoog-laagtemperatuurkamer

°C

-100°C tot 150°C

Materiële samenstelling

Polyphenyleenoxide, keramisch, gecombineerd met ED koperen folie.

De dichtheid en thermische geleidbaarheid van materialen met verschillende dielectrische constanten zijn als volgt:

Productkenmerken

Eenheid

Dielectrische constante

3.0

4.4

6.0

6.15

9.6

10.2

11.0

16.0

20.0

22.0

25.0

Dichtheid

g/cm3

1.69

1.89

2.1

2.12

2.26

2.33

2.40

2.76

2.73

2.77

2.94

Warmtegeleidbaarheid

W/(M.K)

0.40

0.44

0.55

0.65

0.67

0.70

0.80

0.85

0.90

1.0

Toepassingen van het PCB TP1020

De veelzijdigheid van het TP1020-PCB maakt het geschikt voor een breed scala aan hightech toepassingen:

1. Globale satellietnavigatiesystemen: De hoogfrequente mogelijkheden en de lage verlieskenmerken maken de TP1020 ideaal voor nauwkeurige navigatiesystemen.

2Missile-borne systems: De betrouwbaarheid en prestaties van de PCB onder extreme omstandigheden zijn cruciaal voor militaire toepassingen waar falen geen optie is.

3. Fuze-technologie: het TP1020 PCB ondersteunt de complexe circuits die nodig zijn voor moderne fusie-systemen, waardoor betrouwbare ontploffingsmechanismen worden gewaarborgd.

4. Miniaturiseerde antennes: De TP1020 is met zijn compacte ontwerp en hoge frequentieperformance perfect geschikt voor het ontwikkelen van miniaturiseerde antennes die worden gebruikt in verschillende communicatieapparaten.

Kwaliteitsborging

Onze toewijding aan kwaliteit wordt weerspiegeld in de IPC-klasse 2 standaard naleving voor de TP1020 PCB.het waarborgen dat zij voldoen aan de benchmarks van de industrie voor prestaties en betrouwbaarheid;De 100% elektrische test garandeert dat elk geleverd PCB vrij is van defecten, wat onze klanten gemoedsrust geeft.

Conclusies

De TP1020 Double-Sided PCB is meer dan alleen een printplaat. Het is een high-performance oplossing die voldoet aan de strenge eisen van moderne elektronica.Met zijn geavanceerde materiaal eigenschappen en precieze techniek, TP1020 PCB is klaar om uw projecten naar nieuwe hoogten te tillen.

Terwijl we blijven innoveren en ons aanbod uitbreiden, nodigen we u uit om het potentieel van de TP1020 PCB te verkennen voor uw volgende project.Neem contact op met ons verkoopteam of bezoek onze website..

TP1020 PCB 2-laags 6mm dik ENIG afwerking 1oz koper 1
