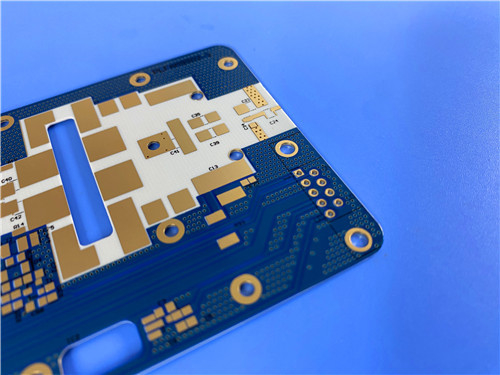

RF-60A PCB 2-laags 25mil dikke zwarte zeefdruk Immersion Gold

Deze hoogwaardige PCB is ontworpen om te voldoen aan de strenge eisen van een verscheidenheid aan hoogfrequente toepassingen, wat betrouwbaarheid en precisie garandeert.

Inzicht in RF-60A Materiaal

De RF-60A maakt deel uit van Taconic's gewaardeerde ORCER-familie, bekend om zijn uitzonderlijke organisch-keramische laminaatconstructie. Dit materiaal is vervaardigd met geweven glasversterking, wat de dimensionale stabiliteit en buigsterkte verbetert, waardoor het ideaal is voor veeleisende elektronische toepassingen. De innovatieve formulering van RF-60A resulteert in een lage vochtopname en uniforme elektrische eigenschappen, wat een maatstaf zet voor betrouwbaarheid in uitdagende omgevingen.

Belangrijkste Eigenschappen van RF-60A

De robuuste eigenschappen van RF-60A maken het een voorkeursmateriaal voor hoogfrequente toepassingen:

- Diëlektrische Constante (Dk): 6,15 bij 10 GHz. Deze lage Dk zorgt voor minimaal signaalverlies en verbeterde prestaties in RF-toepassingen.
- Dissipatiefactor: 0,0038 bij 10 GHz/23°C. Deze lage dissipatiefactor zorgt voor efficiënte signaaloverdracht met verminderde warmteontwikkeling.
- Vocht Opname: 0,02%. De lage vochtopnamesnelheid draagt bij aan verbeterde betrouwbaarheid in vochtige omgevingen.
- Thermische Geleidbaarheid: 0,4 W/MK. Deze eigenschap helpt bij effectieve warmteafvoer, cruciaal voor hoogvermogen toepassingen.


- CTE (Coëfficiënt van Thermische Expansie):
- X-as: 9 ppm/°C
- Y-as: 8 ppm/°C
- Z-as: 69 ppm/°C


- Uitgassings Eigenschappen: 0,02% TML, 0,01% WVR. Deze eigenschappen maken RF-60A geschikt voor toepassingen met beperkte ruimte.

Deze eigenschappen zorgen ervoor dat de RF-60A PCB de prestatie-integriteit behoudt, zelfs onder extreme omstandigheden, wat essentieel is voor toepassingen in de lucht- en ruimtevaart, telecommunicatie en medische apparatuur.

Gedetailleerde PCB Specificaties

Deze PCB beschikt over een geavanceerde 2-laags stijve constructie die de prestaties voor hoogfrequente toepassingen optimaliseert. Hieronder staan de precieze specificaties die de mogelijkheden ervan definiëren:

Technische Specificaties

- Basismateriaal: RF-60A
- Aantal Lagen: 2 lagen, die een evenwicht bieden tussen complexiteit en efficiëntie.
- Afmetingen van de printplaat: 65 mm x 14 mm (±0,15 mm), waardoor compacte ontwerpen mogelijk zijn zonder functionaliteit op te offeren.
- Minimale Spoor/Ruimte: 4/6 mils, wat ingewikkelde circuitontwerpen vergemakkelijkt.
- Minimale Gatgrootte: 0,3 mm, geschikt voor verschillende elektronische componenten.
- Afgewerkte Printplaatdikte: 0,7 mm, wat duurzaamheid en betrouwbaarheid garandeert.
- Afgewerkt Kopergewicht: 1 oz (1,4 mils) op buitenlagen, wat robuuste elektrische verbindingen biedt.
- Via Plating Dikte: 20 μm, wat de duurzaamheid van verbindingen tussen lagen verbetert.
- Oppervlakte Afwerking: Immersion Gold, wat uitstekende soldeerbaarheid en corrosiebestendigheid garandeert.
- Bovenste Zeefdruk: Zwart, wat zorgt voor een duidelijke identificatie van componenten.
- Bovenste Soldeermasker: Blauw, wat bijdraagt aan het esthetische en functionele ontwerp.
- Elektrische Tests: 100% getest vóór verzending, wat kwaliteitsborging garandeert.
- Wereldwijde Beschikbaarheid: Ja, waardoor het toegankelijk is voor fabrikanten wereldwijd.

PCB Stackup Structuur

De stackup van de RF-60A PCB bestaat uit:

- Koperlaag 1: 35 μm, wat zorgt voor effectieve signaaloverdracht.
- RF-60A Diëlektricum: 0,635 mm (25 mils), wat essentiële isolatie en stabiliteit biedt.
- Koperlaag 2: 35 μm, waardoor complexe circuitconfiguraties mogelijk zijn.

Deze zorgvuldig ontworpen configuratie zorgt voor optimale prestaties en betrouwbaarheid, met name in hoogfrequente toepassingen.

Toepassingen in de Industrie

De RF-60A PCB is zeer geschikt voor verschillende hoogfrequente toepassingen, waaronder:

Vermogensversterkers: Gebruikt in communicatiesystemen waar signaalsterkte cruciaal is.

Filters en Koppelaars: Essentieel voor signaalverwerking en -routing in RF-circuits.

Geminaturiseerde Antennes: Ideaal voor compacte ontwerpen in moderne communicatieapparaten.

Passieve Componenten: Zoals condensatoren en weerstanden, waar stabiliteit en betrouwbaarheid van het grootste belang zijn.

Naleving en Duurzaamheid

De RF-60A PCB voldoet aan de IPC-Class-2 normen, wat ervoor zorgt dat deze voldoet aan hoogwaardige fabricagemarkeringen. Bovendien is het RoHS- en WEEE-conform, wat een toewijding aan ecologische duurzaamheid en verantwoorde productiepraktijken weerspiegelt. Deze naleving garandeert niet alleen de veiligheid voor eindgebruikers, maar sluit ook aan bij de wereldwijde inspanningen om elektronisch afval te minimaliseren.

Conclusie
Met zijn geavanceerde RF-60A-materiaal, hoge precisie en robuuste ontwerp, is de 2-laags stijve PCB gepositioneerd als de perfecte oplossing voor uw volgende elektronische project. Superieure kwaliteit en betrouwbaarheid worden geboden, op maat gemaakt voor hoogfrequente toepassingen!

Voor verdere vragen of om een bestelling te plaatsen, kunt u contact opnemen met ons toegewijde verkoopteam.
