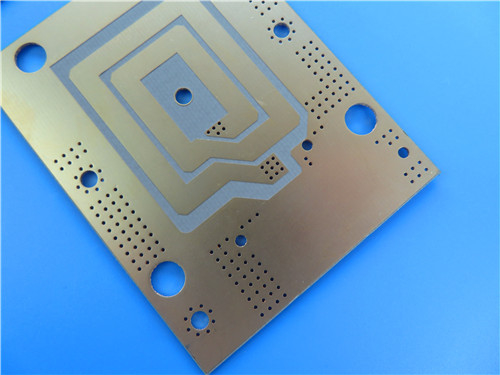

RF-35 PCB dubbelzijdig 20 mil ENIG afwerking

Deze hoogwaardige 2-laags PCB is geconstrueerd uit RF-35, een geavanceerd organisch-keramisch laminaat dat ideaal is voor commerciële microgolf- en radiofrequentietoepassingen.

Laagconfiguratie
Deze PCB heeft een 2-laags stackup, bestaande uit:


- Koperlaag 1: 35 μm
- RF-35 Kern: 20 mil (0,508 mm)
- Koperlaag 2: 35 μm

De dubbellaagse constructie vergemakkelijkt efficiënte signaaloverdracht en minimaliseert overspraak, cruciaal voor het behoud van signaalintegriteit in hoogfrequente toepassingen.

Afmetingen en specificaties
- Afmetingen printplaat: 239,5 mm x 130 mm (± 0,15 mm)
- Afgewerkte dikte: 0,6 mm
- Minimum spoor/ruimte: 5/7 mil
- Minimum gatgrootte: 0,3 mm
- Afgewerkt kopergewicht: 1 oz (1,4 mil) op buitenlagen
- Oppervlakteafwerking: Chemisch nikkel immersie goud, wat uitstekende soldeerbaarheid en corrosiebestendigheid biedt.

Kwaliteitscontrole
Onze PCB's ondergaan rigoureuze 100% elektrische tests vóór verzending, om ervoor te zorgen dat elke eenheid voldoet aan de hoogste betrouwbaarheidsnormen. Vervaardigd volgens IPC-Class-2 specificaties, zijn deze printplaten ontworpen voor betrouwbare prestaties in veeleisende omgevingen.

Prestatie-eigenschappen

Elektrische eigenschappen
De RF-35 PCB heeft een diëlektrische constante van 3,5 bij 1,9 GHz, wat zorgt voor minimaal signaalverlies voor hoogfrequente toepassingen. De lage dissipatiefactor van 0,0018 verbetert de operationele efficiëntie, terwijl de vochtabsorptie slechts 0,02% bedraagt, waardoor de stabiliteit in verschillende omgevingen behouden blijft. Bovendien biedt een diëlektrische doorslagspanning van 41 kV robuuste elektrische betrouwbaarheid.

Mechanische eigenschappen
Deze PCB vertoont uitstekende mechanische sterkte, met pellingssterkte-waarden van meer dan 8,0 lbs/in (1,5 N/mm) voor 1/2 oz. koper en meer dan 10,0 lbs/in (1,8 N/mm) voor 1 oz. koper. De buigsterkte meet meer dan 22.000 psi (152 N/mm2) in de lengterichting en meer dan 18.000 psi (124 N/mm2) in de dwarsrichting. De treksterkte is ook hoog, met 27.000 psi (187 N/mm2) in de lengterichting en 21.000 psi (145 N/mm2) in de dwarsrichting, wat duurzaamheid garandeert tijdens de fabricageprocessen.

Thermische eigenschappen
De PCB biedt een thermische geleidbaarheid van 0,24 W/m/K, waardoor warmte effectief wordt afgevoerd. De thermische uitzettingscoëfficiënt (CTE) varieert van 19-24 ppm/°C in de X-Y-richting en 64 ppm/°C in de Z-richting, wat duidt op stabiliteit bij temperatuurveranderingen. Deze thermische veerkracht is cruciaal voor het behoud van structurele integriteit in diverse operationele omstandigheden.

Voordelen

Kosteneffectiviteit
De RF-35 PCB biedt een goedkope oplossing zonder afbreuk te doen aan kwaliteit of prestaties. Het ontwerp is geoptimaliseerd voor productie in grote volumes, waardoor het een economische keuze is voor fabrikanten.

Verbeterde herbewerkingsmogelijkheden
De uitstekende pellingssterkte van RF-35 maakt het gemakkelijk om componenten te herwerken. Dit is met name voordelig in de elektronica-industrie, waar aanpassingen en reparaties vaak nodig zijn.

Lage vochtabsorptie
Met een ultralage vochtabsorptiesnelheid minimaliseert RF-35 het risico op delaminatie en garandeert het langdurige betrouwbaarheid, met name in vochtige omgevingen.

Gladde oppervlakteafwerking
De chemisch nikkel immersie goud afwerking zorgt voor een glad oppervlak, waardoor de soldeerbaarheid wordt verbeterd en de kans op defecten tijdens de montage wordt verkleind.

Toepassingen

De veelzijdigheid van de RF-35 PCB maakt hem geschikt voor een breed scala aan toepassingen, waaronder:

- Vermogensversterkers: Essentieel voor het versterken van de signaalsterkte in RF-communicatie.


- Filters en koppelaars: Gebruikt in verschillende RF-circuits om de signaalstroom te beheren en interferentie te verminderen.


- Passieve componenten: Ideaal voor toepassingen die een laag verlies en hoge betrouwbaarheid vereisen.

Conclusie

Deze RF-35 PCB is een bewijs van geavanceerde engineering en productieprocessen. Met zijn superieure materiaaleigenschappen, rigoureuze kwaliteitscontrole en veelzijdige toepassingen is het een ideale oplossing voor bedrijven die hun elektronische productaanbod willen verbeteren. Door te kiezen voor onze RF-35 PCB investeert u in betrouwbaarheid, prestaties en kosteneffectiviteit, waardoor uw producten voldoen aan de eisen van het huidige hoogfrequente elektronische landschap.

Neem voor meer informatie of om een bestelling te plaatsen contact op met ons verkoopteam. Wij zijn er om u te helpen met de beste PCB-oplossing voor uw behoeften.
