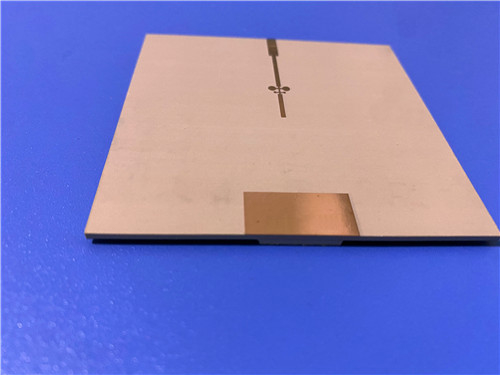

IsoClad 933 PCB 2-laag 20 mil Electroless Nickel Immersion Gold Finish

In de wereld van elektronica neemt de vraag naar innovatieve en betrouwbare printplaten (PCB's) steeds toe. De IsoClad 933 PCB komt naar voren als een uitstekende oplossing, speciaal ontworpen voor toepassingen die hoge prestaties en duurzaamheid vereisen, zoals conforme antennes, radarsystemen en geleidingstechnologieën voor raketten.

Materiaalsamenstelling

Deze hoogfrequente PCB is geconstrueerd uit IsoClad 933 laminaten, die bestaan uit non-woven glasvezel en PTFE-composieten. Deze unieke combinatie zorgt voor meer flexibiliteit en dimensionale stabiliteit in vergelijking met traditionele geweven glasvezellaminaten. Het gebruik van langere willekeurige vezels verbetert de uniformiteit van de diëlektrische constante van de PCB, waardoor deze ideaal is voor hoogfrequente toepassingen.

Technische specificaties

- Aantal lagen: 2 lagen
- Afmetingen printplaat: 50 mm x 60 mm (±0,15 mm)
- Minimale spoor/ruimte: 4/4 mils
- Minimale gatgrootte: 0,25 mm
- Afgewerkte plaatdikte: 0,8 mm
- Afgewerkt kopergewicht: 1 oz (1,4 mils) op buitenlagen
- Via-plating dikte: 20 μm
- Oppervlakteafwerking: Chemisch nikkel, immersie goud
- Elektrische test: 100% elektrische test vóór verzending

PCB-opbouw

De opbouw van de IsoClad 933 PCB bestaat uit:

- Koperlaag 1: 35 μm
- IsoClad 933 kern: 0,787 mm (31 mils)
- Koperlaag 2: 35 μm

Deze configuratie zorgt voor optimale elektrische prestaties en thermisch beheer, cruciaal voor hoogfrequente circuits.

Prestatievoordelen

Verbeterde diëlektrische eigenschappen

De IsoClad 933 PCB heeft een diëlektrische constante (Dk) van 2,33 bij 10 GHz, samen met een lage dissipatiefactor van 0,0016 bij 10 GHz. Deze eigenschappen minimaliseren signaalverlies, waardoor de PCB geschikt is voor toepassingen in microgolf- en RF-technologieën, waar het behoud van signaalintegriteit cruciaal is.

Thermische stabiliteit en betrouwbaarheid

Met een thermische coëfficiënt van Dk bij -132 ppm/°C en een diëlektrische doorslagspanning van meer dan 45 kV, is de IsoClad 933 PCB ontworpen om temperatuurschommelingen en elektrische spanning te weerstaan. Dit zorgt voor betrouwbare prestaties in veeleisende omgevingen.

Flexibiliteit en dimensionale stabiliteit

De non-woven glasvezelstructuur maakt de IsoClad 933 PCB minder stijf dan traditionele materialen, waardoor deze gemakkelijker kan worden geïntegreerd in ontwerpen die buigen of vormen vereisen. Deze flexibiliteit is met name voordelig voor conforme antennes en andere gespecialiseerde toepassingen.

Ontvlambaarheid en veiligheid

Met een UL-94 V0 ontvlambaarheidsclassificatie voldoet de IsoClad 933 PCB aan strenge veiligheidsnormen, waardoor deze kan worden gebruikt in toepassingen waar brandwerendheid essentieel is.

Toepassingen

De IsoClad 933 PCB is veelzijdig en geschikt voor een breed scala aan geavanceerde toepassingen, waaronder:

- Conforme antennes: Ideaal voor systemen die flexibiliteit en een compact ontwerp vereisen.

- Stripline- en microstripcircuits: Perfect voor hoogfrequente signaaloverdracht.

- Geleidingssystemen voor raketten: Ontworpen om te voldoen aan de strenge eisen van militaire toepassingen.

- Radar- en elektronische oorlogsvoeringssystemen: Ontworpen voor betrouwbaarheid in kritieke defensietechnologieën.

Kwaliteitsborging

De IsoClad 933 PCB is vervaardigd volgens IPC-Class-2-normen en garandeert een hoge betrouwbaarheid en kwaliteit. Elke printplaat ondergaat een rigoureuze 100% elektrische test vóór verzending, om ervoor te zorgen dat elke eenheid voldoet aan de prestatiespecificaties.

Conclusie

Kies de IsoClad 933 PCB voor een betrouwbare, hoogwaardige oplossing die uitblinkt in uitdagende omgevingen. Met zijn geavanceerde materialen en strenge tests is deze PCB ontworpen om uw meest veeleisende projecten met vertrouwen te ondersteunen.
