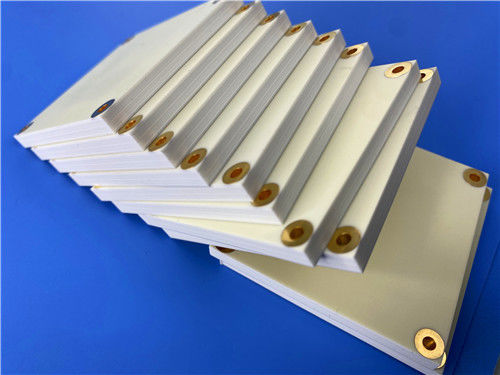

2-lagig PCB TP980 7,62 mm dik ENIG met elektroless Nickel Immersion Gold Coating

We presenteren onze hoogwaardige dubbelzijdige PCB, gemaakt van het innovatieve TP980 materiaal, ontworpen voor hoogfrequente toepassingen.Dit PCB voldoet aan de strenge eisen van de hedendaagse elektronica., waardoor het een uitstekende keuze is voor projecten op het gebied van satellietnavigatie, rakettechnologie en geminiaturiseerde antennes.

Details van de bouw

Dit dubbelzijdige PCB is met precisie ontworpen met TP980, een hoogfrequente thermoplastisch materiaal dat opmerkelijke prestaties biedt.

Belangrijkste bouwdetails zijn:

- Basismateriaal: TP980


- Aantal lagen: dubbelzijdig


- Afmetingen van het bord: 185 mm x 185 mm, met een tolerantie van ± 0,15 mm, waardoor de nauwkeurigheid van ingewikkelde ontwerpen wordt gewaarborgd.


- Minimum Trace/Space: 6/6 mils, waardoor compacte en efficiënte lay-outs mogelijk zijn.


- Minimum gatgrootte: 0,8 mm, voor verschillende componenten.


- Afgeronde plankdikte: 7,7 mm, wat bijdraagt aan een robuust ontwerp.


- Afgerond kopergewicht: 1 oz (1,4 mils) op de buitenste lagen, waardoor voldoende stroomverwerkingscapaciteit is.


- Via Plating Dikte: 20 μm, verbetering van de verbindingsbetrouwbaarheid.


- Oppervlakteafwerking: elektroless nikkel onderdompelingsgoud (ENIG), dat een uitstekende geleidbaarheid en corrosiebestendigheid garandeert.


- Elektrische tests: Elk PCB wordt voor verzending voor 100% elektrisch getest om de functionaliteit te garanderen.

PCB-stapeling

De stapel van dit PCB is ontworpen voor optimale prestaties, bestaande uit:

- Koperlaag 1: 35 μm
- TF980 Kern: 7,62 mm (300 mils)
- Koperlaag 2: 35 μm

Kwaliteitsborging

Onze PCB's worden geproduceerd in overeenstemming met IPC-Klasse-2-normen, zodat ze voldoen aan de maatstaven van de industrie voor betrouwbaarheid en prestaties.Elk apparaat wordt onderworpen aan strenge elektrische tests, waarbij de functionaliteit wordt bevestigd en het risico op gebreken tot een minimum wordt beperkt.

Kenmerken van TP980-materiaal

TP980 is een uniek thermoplastisch materiaal dat keramiek en polyfenyleenoxidehars (PPO) combineert zonder glasvezelversterking.Deze onderscheidende samenstelling maakt het mogelijk de dielectrische constante nauwkeurig in te stellenDe belangrijkste kenmerken van de TP980 zijn onder meer:

- Dielectrische constante (Dk): 9,8 ± 0,2 bij 10 GHz, wat een uitstekende signaalintegriteit biedt.


- Dissipatiefactor: 0,0012 bij 10 GHz, waardoor het signaal minimaal verloren gaat.


- lage thermische coëfficiënt Dk: -40 ppm/°C, houdend de stabiliteit in een breed temperatuurbereik (-55°C tot 150°C).


- Thermische geleidbaarheid: 0,65 W/mk, wat een doeltreffende warmteafvoer mogelijk maakt.


- Vochtopname: 0,01%, waardoor de betrouwbaarheid in vochtige omgevingen wordt verbeterd.


- Vlambaarheid: UL 94­V0, die de veiligheid in verschillende toepassingen garandeert.

Voordelen van het gebruik van TP980-PCB's

De voordelen van het kiezen van onze TP980 dubbelzijdige PCB zijn aanzienlijk:

1Verbeterde prestaties: de hoge dielectrische constante en de lage dissipatiefactor van het materiaal dragen bij aan een superieure signaalintegriteit, waardoor het ideaal is voor hoogfrequente toepassingen.


2- Thermische stabiliteit: de lage thermische coëfficiënt zorgt voor prestatiestabiliteit over een breed temperatuurbereik, wat cruciaal is voor veeleisende omgevingen.


3Betrouwbaarheid: De combinatie van lage vochtabsorptie en hoge ontvlambaarheid verbetert de betrouwbaarheid en veiligheid van het PCB en vermindert het risico op storingen bij kritieke toepassingen.


4. Designflexibiliteit: De precieze aanpassing van de dielectrische constante maakt het mogelijk op maat gemaakte oplossingen te vinden voor een breed scala aan circuitvereisten.

Typische toepassingen

TP980-PCB is geschikt voor verschillende hoogwaardige toepassingen, waaronder:

- Wereldwijde satellietnavigatiesystemen: zorgen voor nauwkeurige positionering en betrouwbare prestaties in moeilijke omgevingen.


- Rakettechnologie: het leveren van de nodige duurzaamheid en prestaties die nodig zijn voor kritieke defensie toepassingen.


- Fuze-technologie: Precieze timing en controle in wapensystemen.


- Miniaturiseerde antennes: ondersteunen compacte ontwerpen zonder afbreuk te doen aan de prestaties.

Wereldwijde beschikbaarheid

Deze hoogwaardige PCB's zijn wereldwijd verkrijgbaar, waardoor klanten in verschillende regio's toegang hebben tot onze geavanceerde oplossingen voor hun elektronische projecten.

Conclusies

Tot slot vertegenwoordigt TP980 PCB het hoogtepunt van betrouwbaarheid en prestaties op het gebied van hoogfrequente elektronica.en strenge kwaliteitsborgingDoor het selecteren van TP980 PCB, kunnen klanten hun ontwerpen verheffen en het succes van hun projecten verzekeren.Neem vandaag nog contact met ons op om meer te weten te komen en om een offerte voor uw volgende project te vragen!
