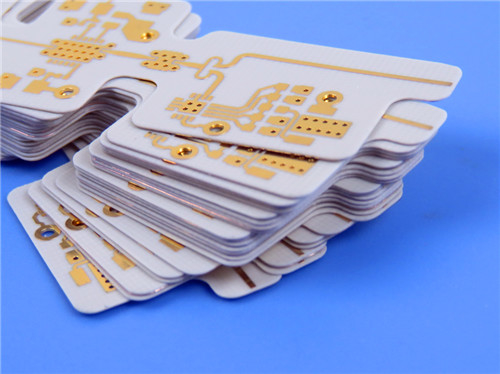

Double-sided PCB TFA300 10mil 0.254mm Immersion Gold Finish

We zijn verheugd om de TFA300 dubbelzijdige PCB te presenteren, een state-of-the-art oplossing ontworpen voor toepassingen met hoge frequentie en hoge betrouwbaarheid.Deze PCB is speciaal ontworpen om te voldoen aan de strenge eisen van industrieën zoals de lucht- en ruimtevaart, telecommunicatie en geavanceerde elektronica, waar prestaties en stabiliteit van het allergrootste belang zijn.

PCB-constructie en specificaties

Materiële samenstelling
De TFA300 PCB is vervaardigd met behulp van een uniek composietmateriaal dat PTFE-hars combineert met speciaal geformuleerde keramiek.Het resultaat is een aantal belangrijke voordelen:

- Uitzonderlijke elektrische eigenschappen: de afwezigheid van glasvezel minimaliseert dielectriciteitsverlies, waardoor een superieure signaalintegriteit mogelijk is.

- Verbeterd thermisch beheer: de hoge thermische geleidbaarheid van 0,6 W/mk zorgt voor een doeltreffende warmteafvoer, waardoor ook onder veeleisende omstandigheden een optimale prestatie wordt gewaarborgd.

Fysieke kenmerken

- Layer Count: Dit PCB heeft een constructie van 2 lagen, waardoor de ruimte wordt geoptimaliseerd en tegelijkertijd een robuuste elektrische prestatie wordt geboden.

- Afmetingen: 65 mm x 51 mm met een tolerantie van ±0,15 mm, dit PCB is compact en veelzijdig.

- Afgeronde plaatdikte: bij 0,3 mm behoudt het PCB de structurele integriteit terwijl het licht blijft.

- Koperen gewicht: de buitenste lagen hebben een afgewerkt koperen gewicht van 1 oz (1,4 mil), waardoor een uitstekende geleidbaarheid wordt gewaarborgd.

Elektrische specificaties
- Minimum spoor/ruimte: het ontwerp biedt plaats aan een minimum spoor en ruimte van 5/7 mils, waardoor de integratie van dicht verpakte onderdelen mogelijk is.

- Minimale gatgrootte: de wijsjes kunnen zo klein zijn als 0,3 mm en ondersteunen geavanceerde schakelingen.

- Via de laagdikte: een laagdikte van 20 μm wordt gebruikt om betrouwbare verbindingen tussen de lagen te garanderen.

Kwaliteitsborging
Elk PCB wordt vervaardigd volgens IPC-klasse-2-normen en ondergaat vóór verzending strenge tests om functionaliteit en betrouwbaarheid te garanderen.Dit streven naar kwaliteit is van cruciaal belang voor toepassingen in kritieke omgevingen.

Geavanceerde functies

Dielectrische eigenschappen
Het TFA300-materiaal heeft een dielectrische constante (Dk) van 3,0 ± 0,04 bij 10 GHz, waardoor het ideaal is voor hoogfrequente toepassingen.0012 bij 40 GHz zorgt ervoor dat de signaalintegrititeit behouden blijft, waardoor de verliezen tijdens de overdracht worden verminderd.

Thermische kenmerken
De thermische coëfficiënt van de dielektrische constante (TCDK) wordt gemeten op -8 ppm/°C, wat een uitstekende stabiliteit biedt in een breed temperatuurbereik van -55°C tot 150°C.Deze stabiliteit is essentieel voor toepassingen die onder verschillende thermische omstandigheden worden gebruikt.

Vochtopname
Met een vochtabsorptie van slechts 0,04%, is het TFA300 PCB ontworpen om betrouwbaar te werken in verschillende omgevingsomgevingen, waardoor het risico op afbraak wordt geminimaliseerd.

Typische toepassingen

TFA300 PCB is geschikt voor verschillende toepassingen, waaronder:

- Luchtvaartapparatuur: ideaal voor cabinsystemen en cruciale luchtvaarttoepassingen die hoge betrouwbaarheid vereisen.

- Mikrogolven en antennes: ondersteunt fasegevoelige antennes en andere microgolftoepassingen die een nauwkeurige signaalbehandeling vereisen.

- Radarsystemen: effectief voor vroegtijdige waarschuwings- en luchtradarsystemen, die profiteren van de lage verlieskenmerken van het materiaal.

- Fase-array-antennen: faciliteert geavanceerde beamforming-netwerken en satellietcommunicatie, waardoor efficiënte signaalverwerking wordt gewaarborgd.

- Versterkers: optimaliseren de prestaties in krachtige toepassingen en verbeteren de algehele efficiëntie van het systeem.

Conclusies
TFA300 PCB vertegenwoordigt een belangrijke vooruitgang in PCB-technologie en biedt uitzonderlijke prestaties en betrouwbaarheid voor hoogfrequente toepassingen.strenge kwaliteitsborging, en veelzijdigheid maken het een ideale keuze voor ingenieurs en ontwerpers die geconfronteerd worden met de uitdagingen van de moderne elektronica.

Voor verdere vragen of om een bestelling te plaatsen, neem dan contact op met ons verkoopteam.We kijken ernaar uit u te helpen bij het bereiken van uw projectdoelen met dit geavanceerde product.
