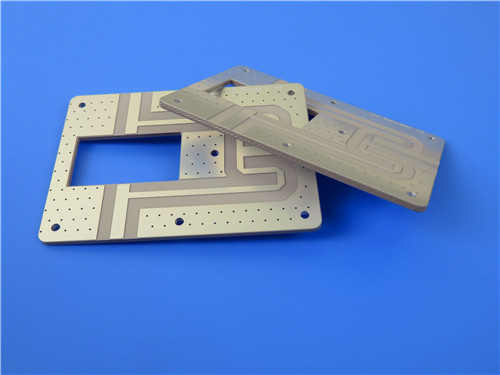

RF-10 PCB Double-Side 60mil 1.524mm onderdompeling tin afgewerkt

Nu de vraag naar geavanceerde elektronische oplossingen toeneemt, is de behoefte aan hoogwaardige printplaten (PCB's) nog nooit zo belangrijk geweest.met een vermogen van niet meer dan 50 W, biedt uitzonderlijke prestaties die zijn afgestemd op verschillende toepassingen, met name in de RF-sector.

1. Technische specificaties

PCB-constructie

- Basismateriaal: RF-10, een composiet van keramisch gevulde PTFE en geweven glasvezel.


- Afmetingen van het plaatje: 64 mm x 45,7 mm (± 0,15 mm), waardoor een compacte vormfactor ontstaat.


- Afgeronde plaatdikte: 1,6 mm, waardoor duurzaamheid en robuustheid worden gewaarborgd.


- Afgerond kopergewicht: 1 oz (1,4 mil) voor de buitenste lagen, ter ondersteuning van een efficiënte signaaloverdracht.


- Minimum spoor/ruimte: 4/6 mil, zodat er een hoge dichtheid aan ontwerpen is.


- Minimum gatgrootte: 0,4 mm, voor verschillende componenten.


- Via Plating Dikte: 20 μm, waardoor betrouwbare verbindingen worden gewaarborgd.


- Oppervlakteafwerking: onderdompeling van tin, met uitstekende lasbaarheid en corrosiebestendigheid.


- Elektrische tests: Elk PCB ondergaat vóór verzending een 100% elektrische test om de betrouwbaarheid te garanderen.

PCB-stapeling

- Koperlaag 1: 35 μm (1 oz)
- RF-10 Core: 60 millimeter, met uitstekende dielectrische eigenschappen.
- Koperlaag 2: 35 μm (1 oz)

2Voordelen van RF-10 materiaal

Hoge dielectrische constante

Met een diëlektrische constante van 10,2 ± 0,3 bij 10 GHz, maakt RF-10 een significante afmetingsreductie mogelijk in RF-circuits.

Lage dissipatiefactor

RF-10 beschikt over een dissipatiefactor van 0,0025 bij 10 GHz, waardoor energieverlies tot een minimum wordt beperkt en de algehele prestaties van het circuit worden verbeterd.Deze eigenschap is van vitaal belang voor hoogfrequente toepassingen waarbij signaalintegrititeit van het grootste belang is.

Uitstekende dimensionale stabiliteit

De dun geweven glasvezelversterking zorgt voor een verbeterde stijfheid en dimensionale stabiliteit,het waarborgen dat het PCB bestand is tegen de spanningen van productie en werking zonder afbreuk te doen aan de prestaties.

Hoge warmtegeleiding

Met een thermische geleidbaarheid van 0,85 W/mk beheert RF-10 effectief warmte, waardoor het geschikt is voor toepassingen met een hoog vermogen waar thermisch beheer essentieel is.

Brandbaarheidsklasse

Het materiaal heeft een V-0-waarde voor ontvlambaarheid, wat een extra veiligheidslaag biedt voor toepassingen in gevoelige omgevingen.

3. Toepassingen

- Microstrip patch antennes: ideaal voor draadloze communicatiesystemen.


- GPS antennes: zorgen voor nauwkeurige positionering en navigatie.


- Passieve componenten: zoals filters, koppelers en vermogensafdelers, die essentieel zijn voor de signaalverwerking.


- Systemen voor het voorkomen van botsingen van vliegtuigen: verbetering van de veiligheid in de luchtvaart.


- Satellietcomponenten: ondersteuning van betrouwbare communicatie in ruimte toepassingen.

4. Kwaliteitsborging en naleving

Al onze PCB's worden geproduceerd volgens IPC-klasse 2-normen, waardoor hoge kwaliteit en betrouwbaarheid worden gewaarborgd.het functioneren van elk bestuur zoals bedoeld.

5. Wereldwijde beschikbaarheid

We zijn er trots op dat we wereldwijd onze 2-laag rigide PCB's aanbieden, waardoor klanten uit verschillende sectoren toegang hebben tot deze state-of-the-art technologie.Onze toewijding aan kwaliteit en klanttevredenheid zorgt ervoor dat u een product ontvangt dat aan uw exacte specificaties voldoet..

Conclusies

Kortom, onze nieuw geleverde 2-laag rigide PCB met RF-10 materiaal vertegenwoordigt een belangrijke vooruitgang in PCB-technologie.en geschiktheid voor een breed scala aan toepassingen, is dit PCB geschikt om aan de eisen van het hedendaagse elektronische landschap te voldoen.

Neem vandaag nog contact met ons op om meer te weten te komen over onze PCB's of plaats een bestelling!
