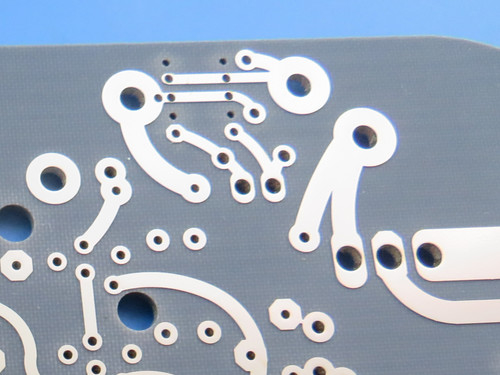

TMM4 PCB 50 Mil 2 laag RF-circuits Onderdompeling Goud Afgerond

We zijn verheugd om onze nieuw geleverde 2-laag PCB te introduceren, gemaakt van Rogers TMM4 materiaal, speciaal ontworpen voor high-performance toepassingen in RF en microgolf technologie.

PCB-constructiedetails

Onze 2-laag PCB is zorgvuldig vervaardigd met de volgende specificaties:

- Basismateriaal: TMM4, een keramisch koolwaterstofverbindend polymeercompositaat, bekend om zijn uitstekende betrouwbaarheid en prestaties.


- Aantal lagen: 2 lagen, waardoor compacte ontwerpen mogelijk zijn zonder afbreuk te doen aan de functionaliteit.


- Afmetingen van het plaatje: 45 mm x 54 mm, met een tolerantie van +/- 0,15 mm, waardoor de fabricage nauwkeurig wordt uitgevoerd.


- Minimum Trace/Space: 4/6 mil, waardoor complexe schakelingen kunnen worden ontworpen.


- Minimale gaatemafmeting: 0,3 mm, voor de integratie van kleine onderdelen.


- Afgeronde plaatdikte: 1,3 mm, een robuust maar licht profiel.


- Afgerond kopergewicht: 1 oz (1,4 mils) op de buitenste lagen, waardoor een sterke elektrische verbinding wordt gewaarborgd.


- Via Plating Dikte: 20 μm, waardoor de duurzaamheid en betrouwbaarheid van de verbindingen worden verbeterd.


- Oppervlakteafwerking: onderdompelingsgoud, met uitstekende soldeerbaarheid en bescherming tegen oxidatie.


- Silkscreen: wit aan de bovenkant voor duidelijke identificatie van de onderdelen; geen silkscreen aan de onderkant.


- Soldeermasker: blauw bovenaan; geen onderkant, waardoor inspectie en montage gemakkelijker worden.


- Elektriciteitstesten: elk bord wordt voor verzending voor 100% elektrisch getest, wat een hoge betrouwbaarheid garandeert.

Stackupconfiguratie

De stapel van dit PCB is ontworpen voor optimale elektrische prestaties:

- Koperlaag 1: 35 μm
- Rogers TMM4 Core: 1.27 mm (50 mil)
- Koperlaag 2: 35 μm

Deze configuratie optimaliseert de signaalintegriteit en minimaliseert verliezen, waardoor het geschikt is voor hoogfrequente toepassingen.

Materiële inzichten: TMM4

Overzicht van TMM4

Rogers TMM4 is een thermoset microgolfmateriaal dat de beste eigenschappen van zowel keramische als traditionele PTFE-laminaatmateriaal combineert.Dit materiaal is ontworpen voor een hoge betrouwbaarheid in platte door-gat toepassingenDe thermoset harscompositie zorgt ervoor dat het PCB strenge productieprocessen kan doorstaan zonder afbreuk te doen aan de prestaties.

Belangrijkste kenmerken

- Dielectrische constante (Dk): 4,50 +/- 0.045, waardoor minimaal signaalverlies en hoge trouw worden gewaarborgd.


- Dissipatiefactor: 0,0020 bij 10 GHz, wat bijdraagt tot een efficiënt energieverbruik.


- Thermische coëfficiënt Dk: 15 ppm/°K, waardoor de temperatuur stabiel blijft.


- Coëfficiënt van thermische uitbreiding (CTE): in overeenstemming met koper, waardoor dimensie stabiliteit wordt gewaarborgd tijdens thermische cycli:
- X: 16 ppm/°K
- Y: 16 ppm/°K
- Z: 21 ppm/°K


- Afbraaktemperatuur (Td): 425 °C, waardoor toepassingen bij hoge temperaturen mogelijk zijn.


- Thermische geleidbaarheid: 0,7 W/mK, wat de warmteafvoer verbetert.


- Vochtabsorptie: 0,07%­0,18%, wat de betrouwbaarheid in vochtige omgevingen garandeert.

Voordelen van TMM4

1Mechanische sterkte: de eigenschappen van het materiaal weerstaan kruipen en koude stroming, waardoor duurzaamheid wordt gewaarborgd in omgevingen met hoge spanningen.


2Chemische weerstand: TMM4 is bestand tegen chemische stoffen, waardoor schade tijdens de fabricage wordt verminderd.


3Betrouwbare draadbinding: de thermosethars zorgt voor effectieve draadbinding zonder pad-lifting of substraatvervorming.


4. Hoge betrouwbaarheid van door gaten geplaatst: zorgt voor robuuste elektrische verbindingen in verschillende toepassingen.


5- Compatibiliteit met gemeenschappelijke PCB-processen: TMM4-materialen kunnen worden gebruikt met standaard fabricage technieken, waardoor de productie wordt vereenvoudigd.

Typische toepassingen

Dit 2-lagig PCB is uitstekend geschikt voor verschillende toepassingen, waaronder:

- RF- en microgolfcircuits: ideaal voor communicatiesystemen waar signaalintegriteit cruciaal is.


- Versterkers en combinatoren: ontworpen om efficiënt met hoge vermogensniveaus om te gaan.


- Filters en koppelingen: essentiële functionaliteit in de signaalverwerking.


- Satellietcommunicatiesystemen: betrouwbare verbindingen in moeilijke omgevingen mogelijk maken.


- Global Positioning Systems (GPS) antennes: zorgen voor nauwkeurige positionering en navigatie.


- Patch antennes: geschikt voor verschillende draadloze communicatie toepassingen.


- Dielektrische polarisatoren en lenzen: ondersteuning van geavanceerde optische systemen.


- Chip-testers: het testen en valideren van halfgeleiderapparaten vergemakkelijken.

Conclusies

Tot slot, onze nieuw geleverde 2 laag PCB met Rogers TMM4 materiaal vertegenwoordigt een belangrijke vooruitgang in PCB technologie.en veelzijdigheid in verschillende toepassingen, is dit PCB ontworpen om te voldoen aan de behoeften van moderne elektronische systemen.

Door deze TMM4-PCB te kiezen, investeert u in een product dat de nadruk legt op betrouwbaarheid, prestaties en innovatie.

Voor vragen of om een bestelling te plaatsen, neem vandaag nog contact op met ons verkoopteam!
