MOQ: | 1 stuks |
Prijs: | USD9.99-99.99/PCS |
Standaardverpakking: | Vacuümzakken+kartonnen |
Leveringstermijn: | 8-9 werkdagen |
Betalingswijze: | T/T |
Toeleveringskapaciteit: | 5000 stuks per maand |

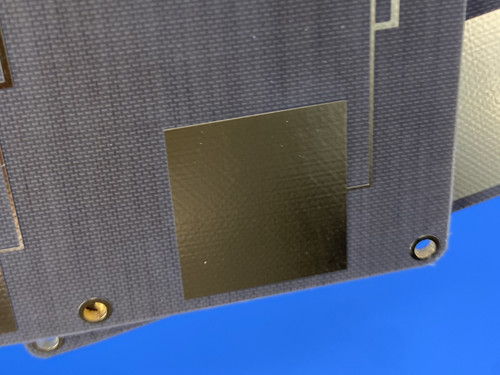

We presenteren onze nieuw geleverde 2-laag PCB gemaakt van TLX-9, een hoogwaardig composiet materiaal ontworpen voor uitzonderlijke betrouwbaarheid in verschillende toepassingen.Dit compacte bord is ontworpen om te voldoen aan de strenge eisen van de moderne elektronica, met name in RF- en microgolftoepassingen.
PCB-constructiedetails
Onze 2-laag PCB is nauwkeurig ontworpen met de volgende belangrijke specificaties:
- Basismateriaal: TLX-9, een composiet van PTFE en geweven glaslaminaten, bekend om zijn uitstekende elektrische en mechanische eigenschappen.
- Aantal lagen: 2 lagen, die compacte ontwerpen vergemakkelijken met behoud van hoge prestaties.
- Afmetingen van het bord: 78 mm x 39 mm, met een tolerantie van +/- 0,15 mm, waardoor een hoge precisie in de productie wordt gewaarborgd.
- Minimaal spoor/ruimte: 4/7 millimeter, voor ingewikkelde circuits.
- Minimum gaatjesgrootte: 0,25 mm, geschikt voor het integreren van kleinere onderdelen.
- Afgeronde plaatdikte: 0,9 mm, die robuustheid biedt zonder afbreuk te doen aan het gewicht.
- Afgerond kopergewicht: 1 oz (1,4 mils) op de buitenste lagen, waardoor sterke elektrische verbindingen worden gewaarborgd.
- Via Plating Dikte: 20 μm, wat bijdraagt aan de algemene betrouwbaarheid van het PCB.
- Oppervlakteafwerking: onderdompelingsgoud, met uitstekende soldeerbaarheid en oxidatiebestandheid.
- Silkscreen: wit aan de bovenkant voor een gemakkelijke identificatie van de onderdelen; geen silkscreen aan de onderkant.
- Soldeermasker: geen aan beide zijden, waardoor inspectie en montage gemakkelijker worden.
- Elektrische tests: elk bord wordt vóór verzending aan een **100% elektrische test** onderworpen, waardoor de betrouwbaarheid van de eerste klas wordt gewaarborgd.
Stackupconfiguratie
De stapel van dit PCB bestaat uit:
- Koperlaag 1: 35 μm
- TLX-9 Core: 0,787 mm (31 mil)
- Koperlaag 2: 35 μm
Deze configuratie verbetert de signaalintegriteit en minimaliseert verliezen, waardoor het geschikt is voor hoogfrequente toepassingen.
De voordelen van TLX-9
TLX-9 is een veelzijdig materiaal dat talrijke voordelen biedt, met name in RF- en microgolftoepassingen.
- lage dielectrische constante: met een dielectrische constante van 2.5, TLX-9 zorgt voor minimaal signaalverlies, waardoor het ideaal is voor hoogfrequente circuits.
- Lage dissipatiefactor: 0.0019, draagt de dissipatiefactor bij tot een betere energie-efficiëntie.
- Hoge dielektrische afbraak: TLX-9 kan spanningen van meer dan 60 kV weerstaan, waardoor duurzaamheid in veeleisende omgevingen wordt gewaarborgd.
- Superieure vochtbestendigheid: met een vochtabsorptie van minder dan 0,02%, behoudt TLX-9 de integriteit tijdens verschillende productieprocessen.
- Gecontroleerde coëfficiënt van thermische uitbreiding (CTE):** De CTE van het materiaal wordt nauwgezet gecontroleerd, waardoor thermische uitbreidingsproblemen worden verminderd en de dimensionale stabiliteit behouden blijft.
Toepassingen
Onze 2-laag PCB is uitzonderlijk geschikt voor verschillende toepassingen, waaronder:
- Low Noise Amplifiers (LNA's): ideaal voor het verbeteren van de signaalkwaliteit in RF-communicatie.
- Low Noise Blocks (LNB's) en Low Noise Converters (LNC's): essentieel voor satellietcommunicatie.
- Persoonlijke communicatiediensten (PCS): Perfect voor grootformaat-antennes.
- Hogeversterkers: ontworpen voor een robuuste vermogenshandleiding.
- Passieve componenten: ondersteunen een reeks RF-functionaliteiten.
Kwaliteitsborging
Onze PCB's voldoen aan de IPC-Klasse 2-kwaliteitsnorm, waardoor een hoge betrouwbaarheid in de prestaties wordt gewaarborgd.De combinatie van strenge productieprocessen en uitgebreide tests garandeert dat elke eenheid voldoet aan of overtreft de verwachtingen van de industrie.
Conclusies
Tot slot, onze nieuw geleverde 2-laag PCB met TLX-9 vertegenwoordigt een belangrijke sprong in PCB technologie.Deze PCB is ontworpen om aan de behoeften van geavanceerde elektronische toepassingen te voldoen.
Door onze TLX-9 PCB te kiezen, investeert u in betrouwbaarheid, prestaties en innovatie.We zijn vastbesloten om uw projecten te ondersteunen met hoogwaardige producten die succes in de competitieve elektronica markt.
Voor vragen of om een bestelling te plaatsen, neem vandaag nog contact op met ons verkoopteam!
