| Materiaal: | RO4350B | Aantal lagen: | 4-laag |
|---|---|---|---|
| PCB-grootte: | 49.6 mm x 25,2 mm = 1 PCS | PCB-dikte: | 0.5 mm |
| Gewicht van de afgewerkte Cu: | 1 oz (1,4 ml) buitenste lagen | Oppervlakte afwerking: | Onderdompelingsgoud |
| Markeren: | Onderdompelings Gouden PCB,1.8 mm PCB |
||

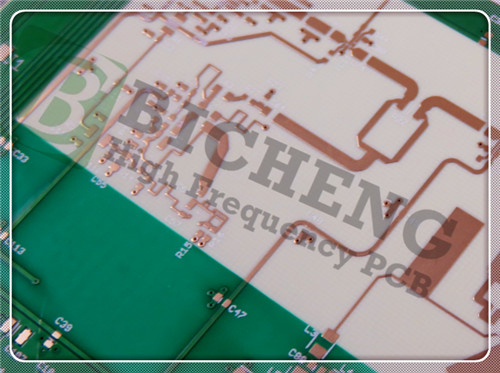

De Rogers RO4350B 4-layer rigide PCB, ontworpen voor superieure functionaliteit in veeleisende toepassingen.Dit hoogwaardige printplaat is gemaakt van Rogers RO4350B materialen, die bekend staan om hun unieke mix van geweven glasversterkt koolwaterstof/keramiek.in combinatie met de vervaardigbaarheid van epoxy/glas.
Belangrijkste elektrische eigenschappen
De elektrische eigenschappen van RO4350B zijn bijzonder opmerkelijk:
Dielektrische constante (Dk): met een waarde van 3,48 ± 0,05 bij 10 GHz zorgt dit materiaal voor een stabiele prestatie in een breed frequentiebereik, waardoor het geschikt is voor toepassingen met hoge frequentie.
Dissipatiefactor: De lage dissipatiefactor van 0,0037 bij 10 GHz geeft een minimaal signaalverlies aan, wat cruciaal is voor het behoud van de signaalintegriteit in RF- en microgolftoepassingen.
Thermische geleidbaarheid: bij 0,69 W/m/°K biedt RO4350B een uitstekend thermisch beheer, waardoor effectieve warmteafvoer in krachtige circuits mogelijk is.
| RO4350B Typische waarde | |||||
| Vastgoed | RO4350B | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielectrische constante,εProces | 3.48±0.05 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
| Dielectrische constante,ε Ontwerp | 3.66 | Z. | 8 tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor | 0.0037 0.0031 |
Z. | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt ε | +50 | Z. | ppm/°C | -50°C tot 150°C | IPC-TM-650 2.5.5.5 |
| Volumeweerstand | 1.2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Oppervlakteweerstand | 5.7 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Elektrische kracht | 31.2(780) | Z. | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Tensielmodule | 16,767 ((2,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 geïsoleerd | ASTM D 638 |
| Treksterkte | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 geïsoleerd | ASTM D 638 |
| Buigkracht | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Dimensionale stabiliteit | < 0.5 | X, Y | mm/m (mil/inch) |
na etch+E2/150°C | IPC-TM-650 2.4.39A |
| Coëfficiënt van thermische uitbreiding | 10 12 32 |
X Y Z. |
ppm/°C | -55°C tot 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °C TMA | Een | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| Warmtegeleidbaarheid | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| Vochtopname | 0.06 | % | 48 uur onderdompeling 0.060" monster Temperatuur 50°C |
ASTM D 570 | |
| Dichtheid | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| Koperen schil sterkte | 0.88 (5.0) |
N/mm (PLI) |
Na het solderen 1 oz. EDC-folie |
IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | (3)V-0 | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. | ||||
Voordelen ten opzichte van conventionele materialen
Kosteneffectiviteit
Een van de voordelen van Rogers RO4350B is de kosteneffectiviteit.Deze betaalbaarheid zorgt voor aanzienlijke besparingen in de grootschalige productie zonder afbreuk te doen aan de kwaliteit.
Dimensionale stabiliteit
De thermische uitbreidingscoëfficiënt (CTE) van het RO4350B-materiaal komt nauw overeen met die van koper.een kritische factor voor meerlagige platen waarbij verschillende materialen zich met verschillende snelheden kunnen uitbreiden en samentrekken.
CTE-waarden:
X-as: 10 ppm/°C
Y-as: 12 ppm/°C
Z-as: 32 ppm/°C
Hoge thermische stabiliteit
Met een glazen overgangstemperatuur (Tg) van meer dan 280 °C (536 °F), behoudt RO4350B zijn structurele integriteit en elektrische prestaties in een breed scala aan verwerkingstemperaturen.Deze hoge thermische stabiliteit is vooral gunstig voor toepassingen die onderhevig zijn aan hoge thermische spanningen.
Gedetailleerde PCB-constructie
De Rogers RO4350B 4-Layer Rigid PCB beschikt over een zorgvuldig ontworpen stapel die de prestaties te maximaliseren:
Stackup configuratie:
Koperlaag 1: 35 μm
Rogers RO4350B Core: 0,762 mm (30 mil)
Koperlaag 2: 35 μm
Prepreg RO4450F: 0,102 mm (4 mil)
Koperlaag 3: 35 μm
Rogers RO4350B Core: 0,762 mm (30 mil)
Koperlaag 4: 35 μm
Productieprecisie
Precieze productietechnieken zorgen voor een minimale spoor- en ruimtebreedte van 4/7 mil en een minimale gaatengrootte van 0,3 mm.Dit niveau van detail is essentieel voor ontwerpen met een hoge dichtheid en zorgt voor betrouwbaarheid bij complexe schakelingen.
Kwaliteitsborging en testen
Alle PCB's worden onderworpen aan strenge kwaliteitsbewakingsprocessen, die voldoen aan de IPC-klasse 2-normen.ervoor zorgen dat alleen volledig functionele producten de klant bereikenDeze toewijding aan kwaliteit beperkt het risico op storingen op het terrein tot een minimum en verhoogt de klanttevredenheid.
Typische toepassingen
De veelzijdigheid van de Rogers RO4350B 4-Layer Rigid PCB maakt het geschikt voor een breed scala aan toepassingen, waaronder:
Cellulaire basisstation-antennen: zorgt voor een robuuste prestatie in communicatiesystemen.
RF-identificatiemerkingen: die een betrouwbare opsporing en identificatie mogelijk maken.
Automobiele radar en sensoren: ondersteuning van geavanceerde bestuurdersassistentiesystemen (ADAS) en veiligheidskenmerken.
LNB's voor satellieten voor directe uitzending: waarborgen van signaalontvangst en -verwerking van hoge kwaliteit.
Conclusies
De Rogers RO4350B 4-Layer Rigid PCB vertegenwoordigt een belangrijke vooruitgang in de PCB-technologie, waarbij kosteneffectiviteit wordt gecombineerd met hoge prestaties.uitstekende dimensionale stabiliteit, en hoge thermische weerstand maken het een ideale keuze voor een verscheidenheid aan veeleisende toepassingen.dit PCB staat uit als een betrouwbare oplossing voor ingenieurs en ontwerpers die kwaliteit en prestaties in hun projecten zoeken.
