In de snel evoluerende wereld van de elektronica zijn revolutionaire vooruitgang in RF-ontwerp van cruciaal belang.ontworpen voor uitmuntendheid in signaaloverdracht en geoptimaliseerd voor hoogfrequente toepassingen.
Materialen samenstelling en structuur
Gebouwd van geavanceerde RF-10 koper geplatte laminaat, deze PCB combineert keramisch gevulde PTFE met geweven glasvezel.het weg effenen voor compacte oplossingen voor moderne elektronische uitdagingen.
Belangrijkste kenmerken van RF-10-PCB's
De RF-10 PCB heeft een dielectrische constante van 10,2 ± 0,3 bij 10 GHz, wat een significante afmetingsreductie in RF-circuitontwerpen mogelijk maakt, in combinatie met een lage dissipatiefactor van 0,0025 bij dezelfde frequentie,het PCB beperkt het signaalverlies tot een minimum, waardoor een betrouwbare en efficiënte communicatie wordt gewaarborgd.
Prestatievoordelen voor hoogfrequente toepassingen
Een hoge thermische geleidbaarheid van 0,85 W/mk verbetert het thermisch beheer, waardoor het RF-10-PCB ideaal is voor toepassingen waar betrouwbaarheid het belangrijkst is.De lage coëfficiënten van thermische uitbreiding (CTE) zorgen verder voor dimensionale stabiliteit, waardoor het risico op mechanische storingen tijdens de werking wordt verminderd.
| Vastgoed |
Testmethode |
Eenheid |
Waarde |
Eenheid |
Waarde |
| Dk @ 10 GHz |
IPC-650 2.5.5.5.1 Mod. |
|
10.2 ± 0.3 |
|
10.2 ± 0.3 |
| Df @ 10 GHz |
IPC-650 2.5.5.5.1 Mod. |
|
0.0025 |
|
0.0025 |
| TcK† (-55 tot 150 °C) |
IPC-650 2.5.5.6 |
ppm/°C |
-370 |
ppm/°C |
-370 |
| Vochtopname |
IPC-650 2.6.2.1 |
% |
0.08 |
% |
0.08 |
| Peelingsterkte (1 oz. RT koper) |
IPC-650 2.4.8 (soldeer) |
Lbs/in |
10 |
N/mm |
1.7 |
| Volumeweerstand |
IPC-650 2.5.17.1 |
Mohm/cm |
6.0 x 107 |
Mohm/cm |
6.0 x 107 |
| Oppervlakteweerstand |
IPC-650 2.5.17.1 |
Moehm. |
1.0 x 108 |
Moehm. |
1.0 x 108 |
| Flexurale sterkte (MD) |
IPC - 650 - 2.4.4 |
PSI |
14,000 |
N/mm2 |
96.53 |
| Flexurale sterkte (CD) |
IPC - 650 - 2.4.4 |
PSI |
10,000 |
N/mm2 |
68.95 |
| Treksterkte (MD) |
IPC - 650 - 2.4.19 |
PSI |
8,900 |
N/mm2 |
62.57 |
| Treksterkte (CD) |
IPC - 650 - 2.4.19 |
PSI |
5,300 |
N/mm2 |
37.26 |
| Dimensionale stabiliteit |
IPC-650 2.4.39 (na etsen) |
% (25 mil-MD) |
-Nee.0032 |
% (25 mil-CD) |
-Nee.0239 |
| Dimensionale stabiliteit |
IPC-650 2.4.39 (Na het bakken) |
% (25 mil-MD) |
-Nee.0215 |
% (25 mil-CD) |
-Nee.0529 |
| Dimensionale stabiliteit |
IPC-650 2.4.39 (na stress) |
% (25 mil-MD) |
-Nee.0301 |
% (25 mil-CD) |
-Nee.0653 |
| Dimensionale stabiliteit |
IPC-650 2.4.39 (na etsen) |
% (60 mil-MD) |
-Nee.0027 |
% (60 mil-CD) |
-Nee.0142 |
| Dimensionale stabiliteit |
IPC-650 2.4.39 (Na het bakken) |
% (60 mil-MD) |
-Nee.1500 |
% (60 mil-CD) |
-Nee.0326 |
| Dimensionale stabiliteit |
IPC-650 2.4.39 (na stress) |
% (60 mil-MD) |
-Nee.0167 |
% (60 mil-CD) |
-Nee.0377 |
| Dichtheid (specifieke zwaartekracht) |
IPC-650-2.3.5 |
g/cm3 |
2.77 |
g/cm3 |
2.77 |
| Specifieke warmte |
IPC-650-2.4.50 |
J/g°C |
0.9 |
J/g°C |
0.9 |
| Thermische geleidbaarheid (niet bekleed) |
IPC-650-2.4.50 |
W/M*K |
0.85 |
W/M*K |
0.85 |
| CTE (X-Y-as) (50 tot 150 °C) |
IPC-650 2.4.41 |
ppm/°C |
16 tot 20 |
ppm/°C |
16 tot 20 |
| CTE (Z-as) (50 tot 150 °C) |
IPC-650 2.4.41 |
ppm/°C |
25 |
ppm/°C |
25 |
| Brandbaarheidsklasse |
Intern |
|
V-0 |
|
V-0 |
Overzicht van de technische specificaties

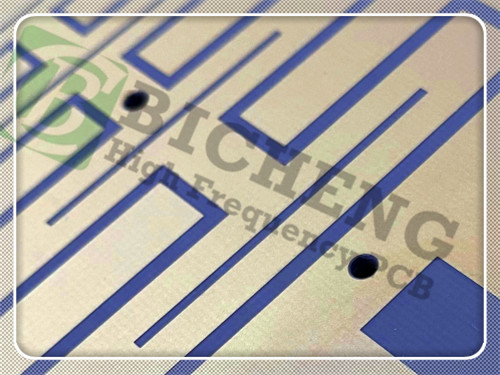

Het RF-10 PCB heeft een stijve stapel van 2 lagen en bevat nauwkeurige technische specificaties voor veeleisende RF-toepassingen.2 mm en een uitgebreid kwaliteitsbewakingsprocesDeze PCB is ontworpen voor maximale prestaties.
Veelzijdige toepassingen in moderne elektronica
De veelzijdigheid van het RF-10 PCB maakt het mogelijk om het te gebruiken in verschillende toepassingen, waaronder microstrip patch antennes, GPS-systemen en passieve componenten.Het is een game changer voor RF toepassingen wereldwijd, waardoor ingenieurs nieuwe mogelijkheden in het circuitontwerp kunnen ontgrendelen.
Kwaliteitsborging en productiestandaarden
In overeenstemming met de IPC-klasse-2-normen worden de RF-10-PCB's vóór verzending voor 100% elektrisch getest.Deze kwaliteitsverbintenis zorgt ervoor dat elke eenheid voldoet aan de hoge verwachtingen inzake prestaties en betrouwbaarheid.
Wereldwijde beschikbaarheid en toegankelijkheid
Met wereldwijde beschikbaarheid is het RF-10 PCB toegankelijk voor fabrikanten en ingenieurs die hun RF-ontwerpen willen verbeteren.De aan de industrie voldoen levertijden maken het een voorkeur keuze voor moderne elektronische toepassingen.
Toekomstige trends in RF-technologie
Als we vooruit kijken, staat de RF-10 PCB op de voorgrond van RF-technologische innovatie.de basis leggen voor toekomstige ontwikkelingen op het gebied van elektronisch ontwerp.
Conclusie: De toekomst omarmen met RF-10
Tot slot is het RF-10 PCB een belangrijke stap vooruit in de hoogfrequente technologie.het is een katalysator voor innovatie in het RF-landschapOmarm de toekomst van RF-ontwerp met de ongeëvenaarde mogelijkheden van de RF-10 PCB.
