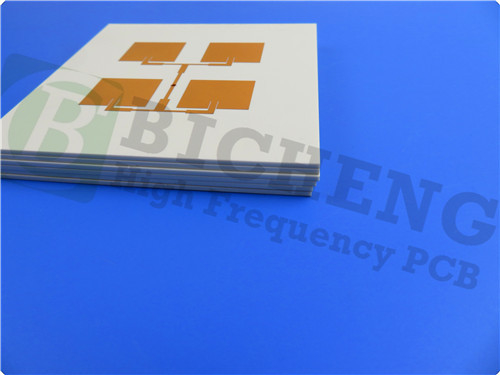

Materiaal: | TFA294 Core - 0,127 mm (5mil) | Aantal lagen: | 2-laag |
---|---|---|---|
PCB-grootte: | 58.1 mm x 66 mm = 1 PCS, +/- 0,15 mm | PCB-dikte: | 0,25 mm |
Koperen gewicht: | 1 oz (1,4 ml) buitenste lagen | Oppervlakte afwerking: | ENEPIG |
Markeren: | Double-sided PCB TFA294 circuit board,PCB-circuit board TFA294,ENEPIG PCB-circuit board TFA294 |
Met de introductie van het TFA294 PCB, met een geavanceerd polytetrafluoroethyleen keramisch samengesteld dielectrisch substraat dat bekend staat om zijn uitzonderlijke elektrische, thermische en mechanische eigenschappen.De TFA-serie wordt vervaardigd met behulp van een uniek proces waarbij PTFE-hars en keramiek worden gemengd om geprefabriceerde platen te maken, met een betere prestatie dan de traditionele methoden.
Onovertroffen prestatiefuncties
1. Dielectrische constante (Dk) van 2,94 bij 10 GHz: zorgt voor nauwkeurige signaalverspreiding en minimaal signaalverlies bij hoge frequenties.
2. Dissipatiefactor: Met een dissipatiefactor van 0,0010 bij 10 GHz en 20 GHz en 0,0012 bij 40 GHz garandeert dit PCB een efficiënte signaaloverdracht zonder afbreuk te doen aan de prestaties.
3. Thermische stabiliteit: met een lage thermische coëfficiënt van dielectrische constante (TCDK) van -5 ppm/°C behoudt het plaatje de stabiliteit in een breed temperatuurbereik (-55°C tot 150°C).
4. Gecontroleerde thermische uitbreiding: de waarde van de coëfficiënt van thermische uitbreiding (CTE) 18 ppm/°C (axis x), 18 ppm/°C (axis y),en 32 ppm/°C (z-as) zorgen voor betrouwbare prestaties onder verschillende thermische omstandigheden (-55°C tot 288°C).
5Verbeterde thermische geleidbaarheid: met een thermische geleidbaarheid van 0,59 W/mk verdrijft het PCB warmte efficiënt, waardoor het risico op thermische problemen bij krachtige toepassingen wordt verminderd.
6Vochtbestendigheid: met een lage vochtopname van 0,03%, behoudt het PCB zijn elektrische eigenschappen zelfs in vochtige omgevingen.
7Veiligheidsnormen: het PCB is UL 94-V0 gecertificeerd, wat zorgt voor naleving van strenge veiligheidsvoorschriften.
Constructie en specificaties
PCB Stackup: Dit 2-lagige starre PCB bevat een TFA294-kern (0,127 mm) tussen twee koperschichten (35 μm elk) geplaatst, wat een robuuste basis biedt voor hoogfrequente schakelingen.
Afmetingen van het bord: met een afmeting van 58,1 mm x 66 mm met strakke toleranties (+/- 0,15 mm) is het PCB geoptimaliseerd voor compacte toepassingen.
Productiedetails: Met een afgewerkte borddikte van 0,25 mm, 1 oz buitenste laag kopergewicht en 20 μm via platingdikte, is het PCB nauwkeurig vervaardigd om aan de prestatievereisten te voldoen.
Kwaliteitsborging: het PCB wordt voor verzending voor 100% elektrisch getest om de naleving van de IPC-klasse-2-kwaliteitsnormen te waarborgen.
Toepassingen en veelzijdigheid
De TFA294 PCB vindt toepassingen in een breed scala aan industrieën, waaronder luchtvaart, communicatie, radarsystemen en vermogenversterking.en thermische stabiliteit maken het ideaal voor:
Aerospace-apparatuur: geschikt voor navigatiesystemen in de luchtvaart, cabineapparatuur en vliegtuigonderdelen.
Communicatie-infrastructuur: ideaal voor magnetronen, antennes, antennes met een fase-array en satellietcommunicatiesystemen.
Radarsystemen: Goed geschikt voor vroegtijdige waarschuwingsradars, luchtradars, antennes met een fase-array en beamforming-netwerken.
Versterking van het signaal: zorgt voor een efficiënte versterking van het signaal in toepassingen met een hoog vermogen.
Wereldwijde beschikbaarheid en ondersteuning
Met wereldwijde beschikbaarheid en compatibiliteit met Gerber RS-274-X illustraties,de TFA294 Core PCB is klaar om te voldoen aan de behoeften van wereldwijde klanten die op zoek zijn naar hoogwaardige oplossingen voor hun elektronische projecten.
Tot slot is de TFA294 Core PCB een bewijs van innovatie en uitmuntendheid in PCB-technologie.en veelzijdigheid maken het een voorkeur keuze voor veeleisende toepassingen waar betrouwbaarheid en precisie voorop staanAls u geïnteresseerd bent in onze PCB, neem dan contact op met ons verkoopteam op sales10@bichengpcb.com.
