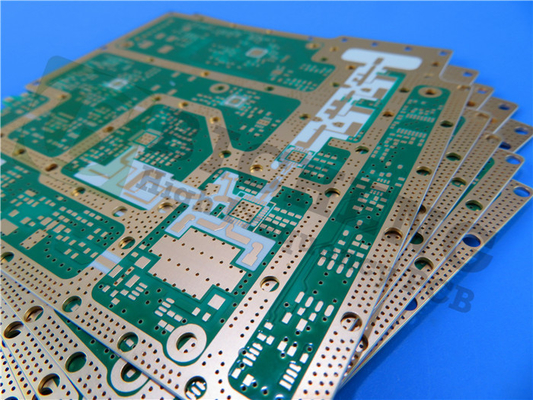

Rogers RO3203 PCB 20mil Groen Soldermask Onderdompeling Tin

De Rogers RO3203 PCB vertegenwoordigt de nieuwste vooruitgang in hoogfrequente circuit materialen, speciaal ontworpen voor uitzonderlijke elektrische prestaties en mechanische stabiliteit.met een breedte van niet meer dan 50 mmDe RO3203 bouwt voort op de RO3000-serie, die zich onderscheidt door zijn verbeterde mechanische stabiliteit.0016, verlengt dit materiaal het werkfrequentiebereik verder dan 40 GHz, waardoor het een ideale keuze is voor verschillende veeleisende toepassingen.

Belangrijkste kenmerken
De Rogers RO3203 PCB is ontworpen met verschillende opvallende functies die de prestaties en bruikbaarheid ervan verbeteren:

Hoogfrequente prestaties: de dielectrische constante van 3,02 ± 0,04 bij 10 GHz zorgt voor een betrouwbare signaalintegriteit.

Lage dissipatiefactor: met een dissipatiefactor van 0,0016 bij 10 GHz minimaliseert het energieverlies en ondersteunt het hoogfrequente toepassingen.

Thermische stabiliteit: het materiaal kan bestand zijn tegen temperaturen boven 500°C, waardoor het geschikt is voor een breed scala aan omgevingen.

Thermische geleidbaarheid: Bij 0,87 W/mK beheert het effectief de warmteafvoer, wat cruciaal is voor hoogwaardige circuits.

Coëfficiënt van thermische uitbreiding: de lage CTE (X: 13 ppm/°C, Y: 13 ppm/°C, Z: 58 ppm/°C) in combinatie met koper zorgt voor betrouwbare prestaties in hybride ontwerpen van epoxy-meerlagig karton.

Loodvrije procescompatibiliteit: voldoet aan milieunormen, waaronder een ontvlambaarheid van 94V-0, waardoor het geschikt is voor moderne productieprocessen.

Voordelen
De RO3203 PCB biedt tal van voordelen die het ideaal maken voor hoogfrequente toepassingen:

Verbeterde stijfheid: de geweven glasversterking verbetert de stijfheid en vergemakkelijkt het hanteren tijdens montage en productie.

Eenvormige prestaties: het biedt een consistente elektrische en mechanische prestaties, waardoor het perfect is voor complexe meerlagige structuren.

Laag dielektrisch verlies: deze functie ondersteunt hoogfrequente toepassingen van meer dan 20 GHz, waardoor een optimale signaaloverdracht wordt gewaarborgd.

Uitstekende dimensionale stabiliteit: hoge productieopbrengsten kunnen worden bereikt vanwege de stabiliteit, waardoor het een betrouwbare keuze is voor grootschalige productie.

Kosteneffectief: de RO3203 is concurrerend geprijsd, waardoor het een economische optie is voor de massaproductie.

Technische specificaties

De Rogers RO3203 PCB is voorzien van een 2-laag rigide stapel, ontworpen voor optimale prestaties:

Koperlaag 1: 35 μm

RO3203 Substraat: 20 mil (0,508 mm)

Koperlaag 2: 35 μm

De afmetingen van het afgewerkte plaatje zijn 65,78 mm x 37,48 mm, met een totale dikte van 0,6 mm. Het ondersteunt minimale sporen en ruimte van 5/5 mil en heeft een minimale gaatengrootte van 0,4 mm.Het afgewerkte koper in de buitenste lagen weegt 1 oz (1Elke plank wordt voor verzending voor 100% elektrisch getest om de kwaliteit en betrouwbaarheid te waarborgen.

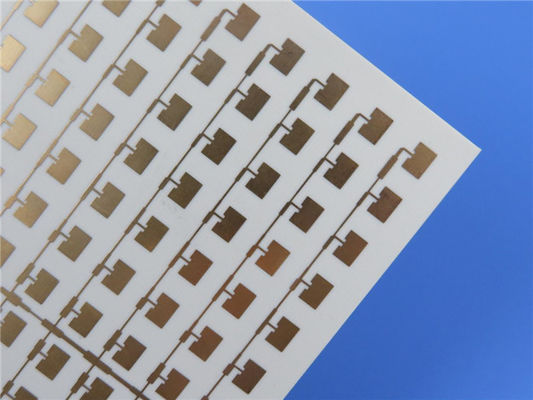

De Rogers RO3203 PCB is geschikt voor een breed scala van toepassingen, met inbegrip van auto botsing vermijding systemen, GPS antennes, draadloze telecommunicatiesystemen, microstrip patch antennes,satellieten voor rechtstreekse uitzendingDe verscheidenheid en de hoge prestaties maken het een waardevolle aanwinst in verschillende industrieën.met inbegrip van de automobielindustrie en telecommunicatie.

Voor meer informatie of om een bestelling te plaatsen, neem dan contact op met ons verkoopteam of bezoek onze website.
