Dit geavanceerde laminaat is gemaakt van Rogers' RO4835 materiaal.die een verbeterde thermische stabiliteit en een superieure oxidatiebestendigheid biedt in vergelijking met traditionele koolwaterstofmaterialenMet eigenschappen die vergelijkbaar zijn met die van RO4350B-laminaat is de RO4835 perfect voor kosteneffectieve circuitfabricage met behoud van hoge prestatienormen.
Belangrijkste kenmerken
- RoHS-compliant: voldoet aan de milieunormen voor toepassingen die UL 94 V-0 vereisen.
- IPC-4103 Conform: voldoet aan de industriestandaarden voor kwaliteit en betrouwbaarheid.
-Dielectrische constante: 3,48 ± 0.05, waardoor een gecontroleerde impedantie voor kritieke toepassingen wordt gewaarborgd.
- Dissipatiefactor: laag op 0,0037 bij 10 GHz, wat een efficiënte signaaloverdracht bevordert.
-Glastransitie temperatuur: meer dan 280 °C, geschikt voor toepassingen bij hoge temperaturen.
- coëfficiënt van thermische uitbreiding: lage waarden zorgen voor dimensionale stabiliteit over de assen.
| Vastgoed |
RO4835 |
De richting |
Eenheden |
Voorwaarde |
Testmethode |
| Dielectrische constante,εProces |
3.48±0.05 |
Z. |
- |
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemde streeplijn |
| Dielectrische constante,ε Ontwerp |
3.66 |
Z. |
- |
8 tot 40 GHz |
Differentiële faselengte methode |
| Dissipatiefactor |
0.0037 |
Z. |
- |
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermische coëfficiënt ε |
+50 |
Z. |
ppm/°C |
-100°C tot 150°C |
IPC-TM-650 2.5.5.5 |
| Volumeweerstand |
5 x 108 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Oppervlakteweerstand |
7 x 108 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Elektrische kracht |
30.2(755) |
Z. |
Kv/mm(v/mil) |
|
IPC-TM-650 2.5.6.2 |
| Tensielmodule |
7780(1128) |
Y |
MPa (ksi) |
NT1 geïsoleerd |
ASTM D 638 |
| Treksterkte |
136(19.7) |
Y |
MPa (ksi) |
NT1 geïsoleerd |
ASTM D 638 |
| Buigkracht |
186 (27) |
|
Mpa (kpsi) |
|
IPC-TM-650 2.4.4 |
| Dimensionale stabiliteit |
< 0.5 |
X, Y |
mm/m
(mil/inch) |
na etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coëfficiënt van thermische uitbreiding |
10
12
31 |
X
Y
Z. |
ppm/°C |
-55°C tot 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
Een |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Warmtegeleidbaarheid |
0.66 |
|
W/m/oK |
80°C |
ASTM C518 |
| Vochtopname |
0.05 |
|
% |
48 uur onderdompeling 0.060"
monster Temperatuur 50°C |
ASTM D 570 |
| Dichtheid |
1.92 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Koperen schil sterkte |
0.88 (5.0) |
|
N/mm (pli) |
Na het solderen 1 oz.
EDC-folie |
IPC-TM-650 2.4.8 |
| Ontvlambaarheid |
V-0 |
|
|
|
UL 94 |
| Loodvrij proces compatibel |
- Ja, dat klopt. |
|
|
|
|
Voordelen
-Oxidatiebestandheid: levert een aanzienlijk verbeterde duurzaamheid ten opzichte van typische thermoset-microgolfmaterialen.
-Low Loss Performance: Ideaal voor hoogfrequente toepassingen, inclusief automotive systemen.
- Strakke toleranties: gecontroleerde dielectrische constante voor precisie in transmissieleningen.
-loodvrije compatibiliteit: zorgt ervoor dat er tijdens de verwerking geen problemen met blaren of delaminatie optreden.
- Stabiele afmetingen: lage uitbreidingscoëfficiënten zorgen voor betrouwbaarheid bij doorboorde gaten.
| PCB materiaal: |
Keramische koolwaterstoflaminaten |
| Aanduiding: |
RO4835 |
| Dielectrische constante: |
3.48 (10 GHz) |
| Dissipatiefactor |
0.0037 (10 GHz) |
| Aantal lagen: |
Double-sided PCB, Multilayer PCB, Hybrid PCB |
| Koperen gewicht: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Dielectrische dikte (ED koper) |
6.6mil (0.168mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
| Dielectrische dikte (LoPro koper) |
4mil (0,102mm), 7,3mil (0,186mm), 10,7mil (0,272mm), 20,7mil (0,526mm), 30,7mil (0,780mm), 60,7mil (1,542) |
| PCB-grootte: |
≤ 400 mm x 500 mm |
| Soldeermasker: |
Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: |
Kaars koper, HASL, ENIG, onderdompeling zilver, onderdompeling tin, OSP, zuiver verguld, enz. |

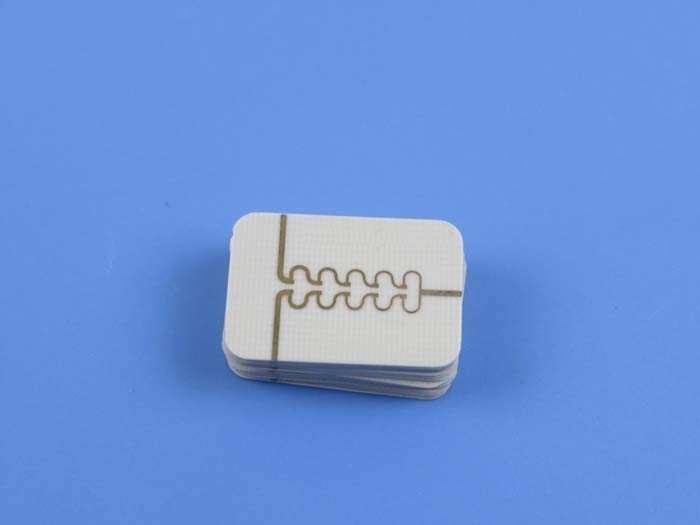

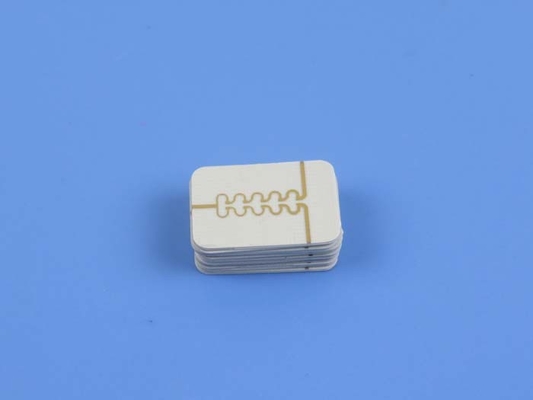

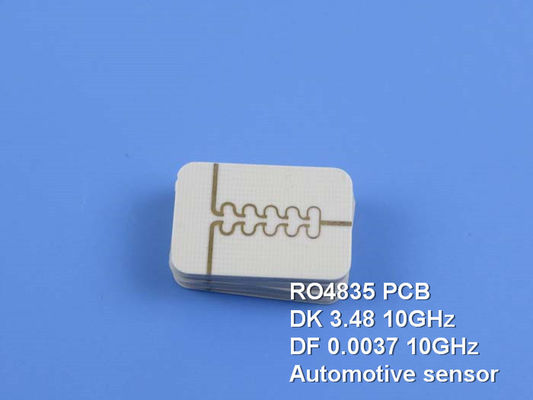

Dit PCB is gebouwd als een tweelaags stijf plaatje, dat een robuust platform biedt voor hoogfrequente toepassingen.het waarborgen van effectieve geleidbaarheid en signaalintegriteit in het hele circuit.
De dielektrische laag bestaat uit 20 mils (0,508 mm) van RO4835 materiaal, wat bijdraagt aan de lage verliesprestaties van het PCB.met een diameter van niet meer dan 30 mm,.
Voor precisieproductie maakt het PCB een minimale sporen- en ruimte van 6/8 millimeter mogelijk, samen met een minimale gaatengrootte van 0,3 mm, waardoor complexe ontwerpen mogelijk zijn.De oppervlakte wordt bereikt door onderdompeling in goudDe bovenste laag is voorzien van wit zijdefilter voor een duidelijk etiket, waardoor de onderste laag vrij is van zijdefilter voor een gestroomlijnd uiterlijk.
Kunstwerk en naleving
Artwork Type:Gerber RS-274-X
Geaccepteerde standaard:IPC-klasse 2
Dienstgebied:Wereldwijd
Typische toepassingen
De Rogers RO4835 PCB is ideaal voor:
- Automobiele radar en sensoren
- Microwavecommunicatie van punt tot punt
- Versterkers.
- Fase-array radarsystemen
-RF-componenten
