Met de introductie van een hoogwaardig Rogers RO3010 PCB, ontworpen voor geavanceerde toepassingen die uitzonderlijke elektrische en mechanische stabiliteit vereisen.Dit tweelaags rigide PCB maakt gebruik van de superieure eigenschappen van Rogers RO3010, een met keramiek gevulde PTFE-composite die een hoge dielectrische constante en uitstekende betrouwbaarheid biedt over een breed frequentiebereik.Dit PCB is perfect voor ingenieurs die hun ontwerpen willen verbeteren terwijl ze de kosteneffectiviteit behouden..
Belangrijkste kenmerken
- Hoge dielectrische constante: 10,2 ± 0,30 bij 10 GHz/23°C, waardoor de effectieve signaalintegriteit wordt gewaarborgd.
- Lage dissipatiefactor: 0,0022 bij 10 GHz/23°C, waardoor het signaalverlies tot een minimum wordt beperkt.
- Thermische stabiliteit: -55 tot en met 288 °C, met een lage coëfficiënt van thermische uitbreiding van 13 ppm/°C (X), 11 ppm/°C (Y) en 16 ppm/°C (Z).
- Hoge thermische stabiliteit: Td > 500°C, geschikt voor toepassing bij hoge temperaturen.
- Uitstekende warmtegeleiding: 0,95 W/mK voor efficiënte warmteafvoer.
- Minimale vochtopname: 0,05%, waardoor de betrouwbaarheid in diverse omgevingen wordt verbeterd.
- Breed werkbereik: geschikt voor -40°C tot +85°C.
| RO3010 Typische waarde |
| Vastgoed |
RO3010 |
De richting |
Eenheden |
Voorwaarde |
Testmethode |
| Dielectrische constante,εProces |
10.2±0.05 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemde streeplijn |
| Dielectrische constante,ε Ontwerp |
11.2 |
Z. |
|
8 GHz tot 40 GHz |
Differentiële faselengte methode |
| Dissipatiefactor,tanδ |
0.0022 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermische coëfficiënt ε |
- 395 |
Z. |
ppm/°C |
10 GHz -50°C tot 150°C |
IPC-TM-650 2.5.5.5 |
| Dimensionale stabiliteit |
0.35
0.31 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Volumeweerstand |
105 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Oppervlakteweerstand |
105 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Tensielmodule |
1902
1934 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Vochtopname |
0.05 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Specifieke warmte |
0.8 |
|
j/g/k |
|
Berekeningen |
| Warmtegeleidbaarheid |
0.95 |
|
W/M/K |
50°C |
ASTM D 5470 |
Coëfficiënt van thermische uitbreiding
(-55 tot 288°C) |
13
11
16 |
X
Y
Z. |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C TGA |
|
ASTM D 3850 |
| Dichtheid |
2.8 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Koperen schil sterkte |
9.4 |
|
Ik ben erbij. |
1 oz, EDC na soldeerfloat |
IPC-TM 2.4.8 |
| Ontvlambaarheid |
V-0 |
|
|
|
UL 94 |
| Loodvrij proces compatibel |
- Ja, dat klopt. |
|
|
|
|
Voordelen
- Dimensionale stabiliteit: de expansie van het materiaal komt nauw overeen met die van koper, waardoor de betrouwbaarheid van meerlagig ontwerp wordt gewaarborgd.
- Kosteneffectieve productie: Economische prijzen voor laminaat ondersteunen de productie van grote hoeveelheden.
- veelzijdige toepassingen: geschikt voor een verscheidenheid aan toepassingen, van automobielradar tot telecommunicatie.
PCB-specificaties

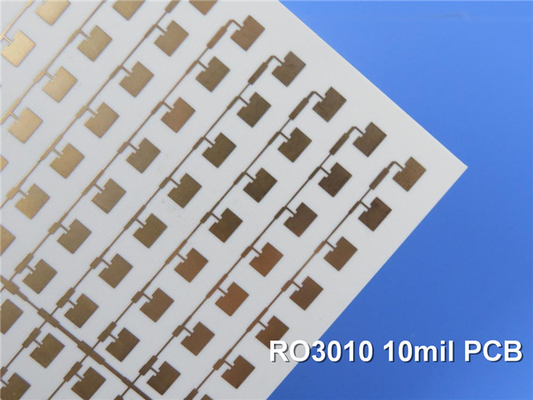

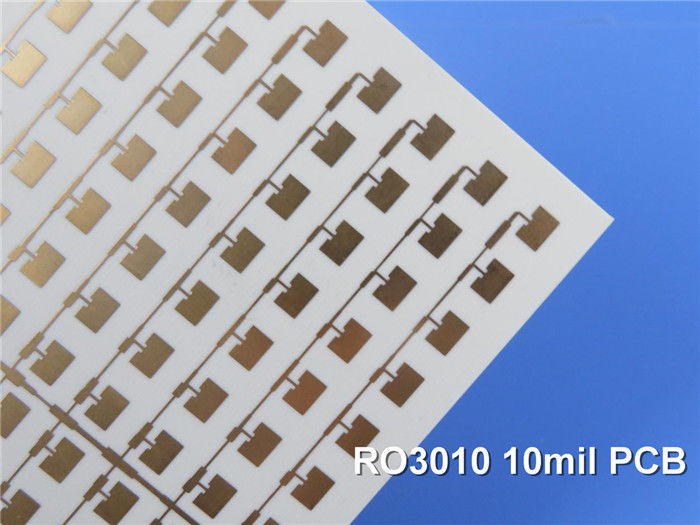

Dit PCB heeft afmetingen van 60,8 mm x 35,4 mm. Het is gebouwd als een 2-lagig stijf PCB, met een 10 mil (0,254 mm) Rogers RO3010 substraat tussen twee lagen van 35 μm koper.De dikte van het afgewerkte plank is 0.32 mm, met een kopergewicht van 1 oz (1,4 mils) op de buitenste lagen.
Kunstwerken en normen
Deze PCB wordt geleverd met illustraties in het Gerber RS-274-X-formaat, in overeenstemming met de IPC-Klasse-2-norm.Deze naleving van de industriële normen garandeert een product van hoge kwaliteit dat voldoet aan de eisen van professionele toepassingen.
Beschikbaarheid
Onze Rogers RO3010 PCB's zijn beschikbaar voor wereldwijde verzending, zodat ingenieurs en ontwerpers toegang hebben tot deze geavanceerde technologie, ongeacht hun locatie.Deze wereldwijde beschikbaarheid ondersteunt een breed scala aan projecten en toepassingen.
Typische toepassingen
- Automobiele radarsystemen
-Globaal positionerende satellietantennen
- Cellulaire telecommunicatie (versterkers en antennes)
- Draadloze communicatie patch antennes
- Satellieten voor rechtstreekse uitzending
- Datalinksystemen voor kabelnetwerken
-Systemen voor het op afstand aflezen van meters
- Power backplanes.
