Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Materiaal: | IsoClad 917 | Aantal lagen: | 2-laag |
|---|---|---|---|
| PCB-grootte: | 91.17 mm x 31,36 mm = 1 PCS, +/- 0,15 mm | PCB-dikte: | 0.9 mm |
| Koperen gewicht: | 1 oz (1,4 ml) buitenste lagen | Oppervlakte afwerking: | Onderdompelingstin |
| Markeren: | PCB's met twee lagen,Immersie tin PCB's,31mil PCB's |
||
De IsoClad 917 PCB is ontworpen met Rogers' geavanceerde niet-geweven glasvezel/PTFE composietmaterialen, die uitzonderlijke prestaties bieden als printplaat substraat.met een diëlektrische constante (Dk) van 2.17 of 2.20, IsoClad 917-laminaat maakt gebruik van een lage verhouding van niet-geweven glasvezel om de laagste dielektrische constante en dissipatiefactor in zijn klasse te bereiken.Deze unieke formulering biedt flexibiliteit in de toepassingDe langere willekeurige vezels en het eigen fabricageproces verbeteren de dimensionale stabiliteit en de dielectrische constante gelijkvormigheid.IsoClad 917 onderscheidt van haar concurrenten.
Belangrijkste kenmerken
IsoClad 917 beschikt over indrukwekkende specificaties, waaronder een dielectrische constante van 2,17 of 2,20 bij 10 GHz en 23°C, samen met een dissipatiefactor van 0,0013 onder dezelfde omstandigheden.De temperatuurcoëfficiënt van de dielektrische constante (TcDK) is -157 ppm/°C, waardoor de stabiliteit wordt gewaarborgd in een temperatuurbereik van -10°C tot 140°C.
Het laminaat vertoont een sterke peelingsterkte van 10 lbs per inch en een lage vochtabsorptie van slechts 0,04%.47 ppm/°C in de Y-asDe ISOCLAD 917 is ook zeer goed ontvlambaar en voldoet aan de UL-94 V0 ontvlambaarheidsnormen, waardoor de veiligheid in verschillende toepassingen wordt gewaarborgd.
| Vastgoed | IsoClad 917 | Voorwaarde | Testmethode |
| Dielectrische constante @ 10 GHz | 2.17, 2.20 | C23/50 | IPC TM-650 2.5.5.5 |
| Dissipatiefactor @ 10 GHz | 0.0013 | C23/50 | IPC TM-650 2.5.5.5 |
| Thermische coëfficiënt van Er (ppm/°C) | -157 | -10°C tot +140°C | IPC TM-650 2.5.5.5 Geadapteerd |
| Peelingsterkte (lbs. per inch) | 10 | Na thermische | IPC TM-650 2.4.8 |
| Volumeweerstand (MΩ-cm) | 1.5 x 1010 | C96/35/90 | IPC TM-650 2.5.17.1 |
| Oppervlakteweerstand (MΩ) | 1.0 x 109 | C96/35/90 | IPC TM-650 2.5.17.1 |
| Arc Resistance (seconden) | > 180 | D48/50 | ASTM D-495 |
| Tensielmodule (kpsi) | 133, 120 | A, 23°C | ASTM D-638 |
| Treksterkte (kpsi) | 4.3, 3.8 | A, 23°C | ASTM D-882 |
| Compressiemodule (kpsi) | 182 | A, 23°C | ASTM D-695 |
| Flexurale modulus (kpsi) | 213 | A, 23°C | ASTM D-790 |
| Dielectrische afbraak (kv) | > 45 | D48/50 | ASTM D-149 |
| Dichtheid (g/cm3) | 2.23 | A, 23°C | ASTM D-792 methode A |
| Waterabsorptie (%) | 0.04 | E1/105 + D24/23 | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
| Coëfficiënt van thermische | 0°C tot 100°C | IPC TM-650 2.4.24 | |
| Uitbreiding (ppm/°C) | Mettler 3000 | ||
| X-as | 46 | thermomechanische | |
| Y-as | 47 | Analysator | |
| Z-as | 236 | ||
| Thermische geleidbaarheid (W/mK) | 0.263 | 100°C | ASTM E-1225 |
| Uitgassing | 125°C, ≤10-6Torr | ||
| Totaal massaverlies (%) | 0.02 | Maximaal 1,00% | |
| Verzameld Vluchtig | 0.00 | Maximaal 0,10% | |
| Verdund materiaal (%) | |||
| Waterdampherstel (%) | 0.02 | ||
| Zichtbaar condensat (±) | - Nee. | ||
| Ontvlambaarheid | Voldoet aan de eisen van UL94-V0 |
C48/23/50, E24/125 | UL 94 Verticale Brand IPC TM-650 2.3.10 |
Voordelen
De IsoClad 917 PCB biedt tal van voordelen, waaronder:
- Niet-geweven glasvezelversterking voor meer flexibiliteit en prestaties.
- lage dielectrische constante en extreem lage verliezen, waardoor het ideaal is voor toepassingen met hoge frequentie.
- Lage vochtopname voor een betere betrouwbaarheid.
- Minder stijfheid in vergelijking met geweven glasvezel, waardoor veelzijdiger ontwerpen mogelijk zijn.
- Zeer isotrope eigenschappen in de richting X, Y en Z, waardoor de prestaties consistent zijn.
- Stabiele dielectrische constante over een frequentiebereik, die een betrouwbare werking garandeert.
- Verbeterde dimensionale stabiliteit voor nauwkeurige toepassingen.
| PCB materiaal: | Niet-geweven glasvezel/PTFE-composites |
| Aanduiding: | IsoClad 917 |
| Dielectrische constante: | 2.17 of 2.20 (10 GHz) |
| Dissipatiefactor | 0.0013 (10 GHz) |
| Aantal lagen: | Eenzijdig, dubbelzijdig, meerlagig PCB, hybride PCB |
| Koperen gewicht: | 1 oz (35 μm), 2 oz (70 μm) |
| Dielectrische dikte | 20 mil (0,508 mm), 31 mil (0,787 mm), 62 mil (1,575 mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | ENIG ((onderdompelingsgoud), HASL, onderdompeling zilver, onderdompeling tin, ENEPIG, OSP, Bare koper, Pure goud geplatte etc. |
Specificaties

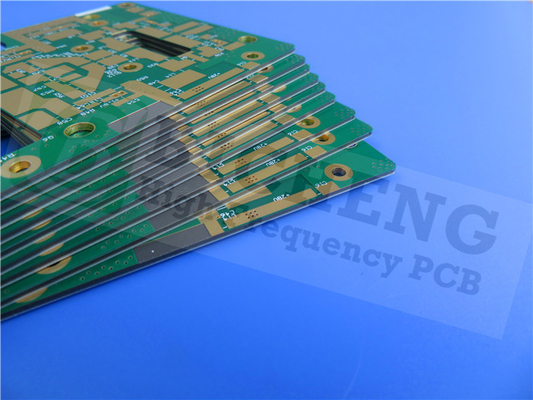

Deze PCB-stackup bestaat uit een 2-lagig stijf ontwerp, met een koperlaag 1 van 35 μm, een IsoClad 917-kern met een afmeting van 0,787 mm (31 mil) en een koperlaag 2 ook op 35 μm.
De afmetingen van het bord zijn 91,17 mm x 31,36 mm, met een tolerantie van +/- 0,15 mm. De minimale sporen/ruimte is ingesteld op 5/5 mils en de minimale gaatengrootte is 0,3 mm.
De afgeronde plaat dikte is 0,9 mm, met een afgewerkt kopergewicht van 1 oz (1,4 mils) voor de buitenste lagen.
Deze PCB heeft een wit zijde-scherm aan de bovenkant, terwijl de onderkant geen zijde heeft.Elk PCB ondergaat vóór verzending een 100% elektrische test om de betrouwbaarheid te waarborgen.
Normen en beschikbaarheid
De IsoClad 917 PCB is vervaardigd volgens hoge kwaliteitsnormen, waarbij het kunstwerk Gerber RS-274-X is. Het voldoet aan IPC-Klasse-2-kwaliteitsnormen, waardoor betrouwbaarheid en prestaties worden gewaarborgd.Dit product is wereldwijd verkrijgbaar, waardoor het geschikt is voor verschillende toepassingen.
Typische toepassingen
De IsoClad 917 PCB is ideaal voor een verscheidenheid aan toepassingen, waaronder:
- Conforme antennes
- Stripline- en microstripcircuits
- Leidssystemen
- Radarsystemen en elektronische systemen
