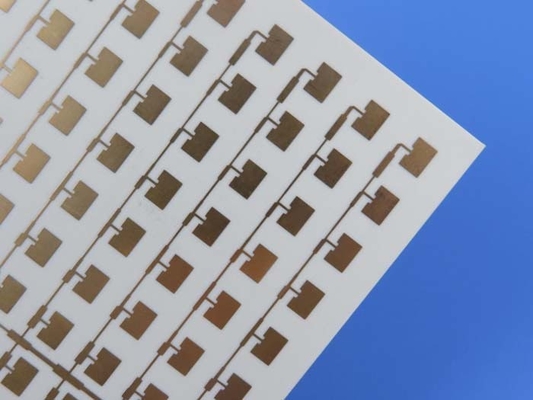

Dubbellaag AD255C Antenna PCB 40mil met onderdompeling goud

Dubbellaag AD255C Antenna PCB 40mil met onderdompeling goud

MOQ: 1 stuks
Prijs: USD9.99-99.99/PCS
Standaardverpakking: Vacuümzakken+kartonnen
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000 stuks per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Materiaal:
AD255C
Aantal lagen:
2-laag
PCB-grootte:
36.56 mm x 89,59 mm = 3 soorten = 3 stuks, +/- 0,15 mm
PCB-dikte:
1.1mm
Koperen gewicht:
1 oz (1,4 ml) binnenste/buitenste lagen
Oppervlakte afwerking:
Onderdompelingsgoud
Markeren:

Onderdompeling Goud AD255C Antenna PCB

,

Double layer AD255C Antenna PCB

,

40mil AD255C Antenna PCB

Productbeschrijving

Inleiding tot de AD255C PCB
In de snelle wereld van de telecommunicatie, kan de keuze van materialen de prestaties van uw apparaten verbeteren of verlagen.met glasversterking, laminaten op basis van PTFE die uitzonderlijke dielectrische eigenschappen en lage verliesprestaties leveren.de AD255C is een game-changer voor mobiele infrastructuur en telematica voor de auto.



Belangrijkste kenmerken en specificaties


Lage verliezen en hoge efficiëntie
Het AD255C-substraat is ontworpen met een dielectrische constante van 2,55 en een dissipatiefactor van slechts 0,0013 bij 10 GHz.essentieel voor het behoud van de integriteit van hoogfrequente signalenMet een ontbindingstemperatuur van meer dan 500°C is het materiaal bestand tegen zware thermische omstandigheden, waardoor het betrouwbaar is voor langdurig gebruik.



Op prestaties afgestemd
Dit PCB heeft een 2 laag rigide stapel met een einddikte van 1,1 mm en kopergewichten van 1 oz op de buitenste lagen.Deze constructie verhoogt niet alleen de mechanische sterkte, maar garandeert ook een robuuste elektrische prestaties, zodat uw communicatieapparatuur naadloos kan werken.



Vocht- en hittebestendigheid
Met een vochtabsorptie van slechts 0,03%, is het AD255C PCB gebouwd om bestand te zijn tegen milieu-uitdagingen, waardoor consistent werkvermogen wordt gewaarborgd onder verschillende omstandigheden.de thermische eigenschappen zijn opmerkelijk, met thermische uitbreidingscoëfficiënten (CTE) van 34 ppm/°C op de X-as en 26 ppm/°C op de Y-as, die bijdragen aan de fasestabiliteit.



Elektrische eigenschappen AD255C Eenheden Testomstandigheden Testmethode
PIM (30mil/60mil) -159/-163 dBc Reflecteerde 43 dBm geveegde tonen bij 1900 MHz, S1/S1 Rogers Interne 50 ohm
Dielektrische constante (proces) 2.55 - 23°C @ 50% RH 10 GHz IPC TM-650 2.5.5.5
(IPC TM-650 2.)5.5.3)
Dielektrische constante (ontwerp) 2.60 - C-24/23/50 10 GHz Fase-lengte van het micro-stripsverschil
Dissipatiefactor (proces) 0.0013 - 23°C @ 50% RH 10 GHz IPC TM-650 2.5.5.5
Thermische coëfficiënt van dielectrische constante -110 ppm/oC 0°C tot 100°C 10 GHz IPC TM-650 2.5.5.5
Volumeweerstand 7.4 x 108 Mohm-cm C-96/35/90 - IPC TM-650 2.5.17.1
Oppervlakteweerstand 3.6 x 107 Moehm. C-96/35/90 - IPC TM-650 2.5.17.1
Elektrische sterkte (dielektrische sterkte) 911 V/mil - - IPC TM-650 2.5.6.2
Dielectrische afbraak > 40 kV D-48/50 X/Y richting IPC TM-650 2.5.6
Thermische eigenschappen
Afbraaktemperatuur (T)d) > 500 ̊C 2 uur @ 105 ̊C 5% gewichtsverlies IPC TM-650 2.3.40
Coëfficiënt van thermische uitbreiding - x 34 ppm/ ̊C - -55 °C tot 288 °C IPC TM-650 2.4.41
Coëfficiënt van thermische uitbreiding - y 26 ppm/ ̊C - -55 °C tot 288 °C IPC TM-650 2.4.41
Coëfficiënt van thermische uitbreiding - z 196 ppm/ ̊C - -55 °C tot 288 °C IPC TM-650 2.4.41
Warmtegeleidbaarheid 0.35 W/mK - z-richting ASTM D5470
Tijd voor delaminatie > 60 minuten zoals ontvangen 288 ̊C IPC TM-650 2.4.24.1
Mechanische eigenschappen
Koperschilfsterkte na thermische stress 2.4
(13,6)
N/mm (lbs/in) 10s @ 288 ̊C 35 μm folie IPC TM-650 2.4.8
Flexurele sterkte (MD/CMD) 8.8/6.4 (60.7/44.1) MPa (ksi) 25°C ± 3°C - ASTM D790
Treksterkte (MD/CMD) 8.1/6.6 (55.8/45.5) MPa (ksi) 23°C/50% RH - ASTM D3039/D3039-14
Flex Modulus (MD/CMD) 930/818 (6,412/5,640) MPa (ksi) 25°C ± 3°C - IPC-TM-650 Testmethode 2.4.4
Dimensionale stabiliteit (MD/CMD) 0.03/0.07 mils/inch na etsen + bakken - IPC-TM-650 2.4.39a
Fysieke eigenschappen
Ontvlambaarheid V-0 - - - UL-94
Vochtopname 0.03 % E1/105 +D48/50 - IPC TM-650 2.6.2.1
Dichtheid 2.28 g/cm3 C-24/23/50 - ASTM D792
Specifieke warmtecapaciteit 0.813 J/g°K 2 uur bij 105°C - ASTM E2716



Voordelen van de AD255C-PCB-antenne



Verbeterde signaalintegriteit
De AD255C-PCB is ontworpen om het inbrengverlies en de passieve intermodulatie (PIM) te minimaliseren, wat cruciaal is voor antenne-toepassingen.dit PCB zorgt voor een duidelijke en betrouwbare communicatie, essentieel voor de antennes van het basisstation.



Verenigbaarheid en betrouwbaarheid
De compatibiliteit met standaard PCB-verwerkingstechnieken op basis van PTFE maakt het mogelijk om eenvoudig te integreren in bestaande productie-workflows.ervoor zorgen dat u een product ontvangt dat voldoet aan hoge industriële normen.



PCB materiaal: Glasversterkte, op PTFE gebaseerde composieten
Aanduiding: AD255C
Dielectrische constante: 2.55 (10 GHz)
Dissipatiefactor 0.0013 (10 GHz)
Aantal lagen: Double-sided PCB, Multilayer PCB, Hybrid PCB
Koperen gewicht: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Dielectrische dikte: 20 mil (0,508 mm), 30 mil (0,762 mm), 40 mil (1,016 mm), 60 mil (1,524 mm), 125 mil (3,175 mm)
PCB-grootte: ≤ 400 mm x 500 mm
Soldeermasker: Groen, zwart, blauw, geel, rood, enz.
Afwerking van het oppervlak: Kaars koper, HASL, ENIG, onderdompeling zilver, onderdompeling tin, OSP, zuiver verguld, enz.



Dubbellaag AD255C Antenna PCB 40mil met onderdompeling goud 0



Toepassingen

De veelzijdigheid van de AD255C maakt het geschikt voor een breed scala aan toepassingen, waaronder:


- Cellulaire infrastructuur basisstation antennes: essentieel voor het onderhouden van robuuste mobiele communicatienetwerken.


- Telematicsystemen voor de automobielindustrie: het leveren van connectiviteits- en navigatieoplossingen voor moderne voertuigen.


- Commerciële satelliet-radio-antennes: het garanderen van een hoge-trouwheidssignaaloverdracht voor satellietcommunicatie.



Conclusies
Als het gaat om het kiezen van een PCB voor micro- en RF toepassingen, is de AD255C antenne PCB de beste kandidaat.het is afgestemd op de strenge eisen van de moderne telecommunicatieVerbeter je projecten met de AD255C en ervaar ongeëvenaarde prestaties en betrouwbaarheid.



Of u nu in de cellulaire infrastructuur of satellietcommunicatie zit, de AD255C is uw oplossing voor superieure signaalintegriteit en efficiëntie.Neem vandaag nog contact met ons op als u vragen heeft over PCB-project.



Dubbellaag AD255C Antenna PCB 40mil met onderdompeling goud 1
