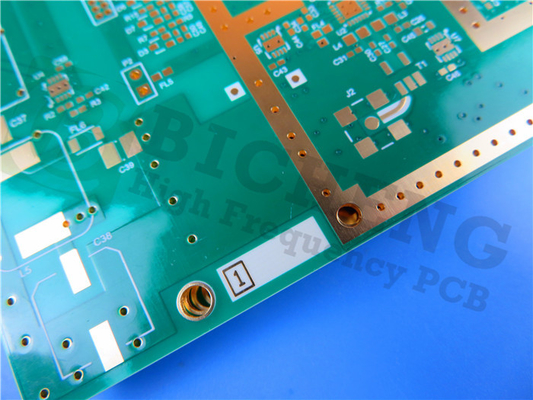

We zijn verheugd om onze nieuw geleverde 3-laag printplaat (PCB) met Rogers RO3003 high-frequency laminaat aan te kondigen.RO3003 is een met keramiek gevulde PTFE-composite die bekend staat om zijn uitzonderlijke stabiliteit in dielektrische constante (Dk) bij verschillende temperaturen en frequentiesDit maakt het bijzonder geschikt voor geavanceerde toepassingen zoals automotive radar, ADAS en 5G draadloze infrastructuur.
Belangrijkste kenmerken
Rogers RO3003 biedt een dielectrische constante van 3 ± 0,04 bij 10 GHz en een lage dissipatiefactor van 0.001, die een betrouwbare prestatie mogelijk maakt in toepassingen tot 77 GHz. Met een warmtegeleidbaarheid van 0,5 W/mK en een vochtopname van slechts 0,04%,dit materiaal zorgt voor efficiënt warmtebeheer en duurzaamheidDe coëfficiënt van thermische uitbreiding (CTE) is goed afgestemd op koper, met waarden van 17 ppm/°C (X-as) en 16 ppm/°C (Y-as), waardoor een uitstekende dimensionale stabiliteit wordt gewaarborgd.
| RO3003 Typische waarde |
| Vastgoed |
RO3003 |
De richting |
Eenheden |
Voorwaarde |
Testmethode |
| Dielectrische constante,εProces |
3.0±0.04 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemde streeplijn |
| Dielectrische constante,ε Ontwerp |
3 |
Z. |
|
8 GHz tot 40 GHz |
Differentiële faselengte methode |
| Dissipatiefactor,tanδ |
0.001 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermische coëfficiënt ε |
-3 |
Z. |
ppm/°C |
10 GHz -50°Ctot 150°C |
IPC-TM-650 2.5.5.5 |
| Dimensionale stabiliteit |
0.06
0.07 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Volumeweerstand |
107 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Oppervlakteweerstand |
107 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Tensielmodule |
930
823 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Vochtopname |
0.04 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Specifieke warmte |
0.9 |
|
j/g/k |
|
Berekeningen |
| Warmtegeleidbaarheid |
0.5 |
|
W/M/K |
50°C |
ASTM D 5470 |
Coëfficiënt van thermische uitbreiding
(-55 tot en met 288°C) |
17
16
25 |
X
Y
Z. |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°CTGA |
|
ASTM D 3850 |
| Dichtheid |
2.1 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Koperen schil sterkte |
12.7 |
|
Ik ben erbij. |
1 oz, EDC na soldeerfloat |
IPC-TM 2.4.8 |
| Ontvlambaarheid |
V-0 |
|
|
|
UL 94 |
| Loodvrij proces compatibel |
- Ja, dat klopt. |
|
|
|
|
PCB-specificaties
Deze PCB heeft een zorgvuldig ontworpen stapel:
- Koperlaag 1: 35 μm
- Rogers RO3003 Substraat: 30 mil (0,762 mm)
- Koperlaag 2: 35 μm
- RO4450F Bondply: 4 mil (0,102 mm)
- Rogers RO3003 Substraat: 30 mil (0,762 mm)
- Koperlaag 3: 35 μm
De totale afmetingen van dit PCB zijn 115 mm x 115 mm. Het ondersteunt een minimale sporen/ruimte van 5/7 mil en een minimale gatgrootte van 0,35 mm, zonder blinde vias.en het heeft een afgewerkt koperen gewicht van 1 oz (1.4 mil) op de buitenste lagen.

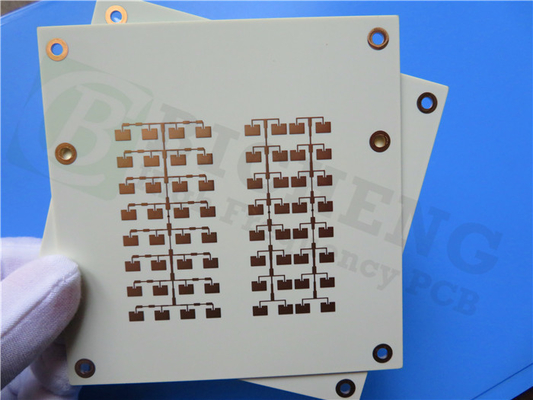

Dit PCB heeft een kaal koper oppervlak, zonder zijde- of soldeermasker aan beide zijden.
Toepassingen
Dit PCB is geschikt voor een reeks toepassingen, waaronder:
- Automobiele radartoepassingen
- Global Positioning Satellite Antennes
- Cellulaire telecommunicatiesystemen (versterkers en antennes)

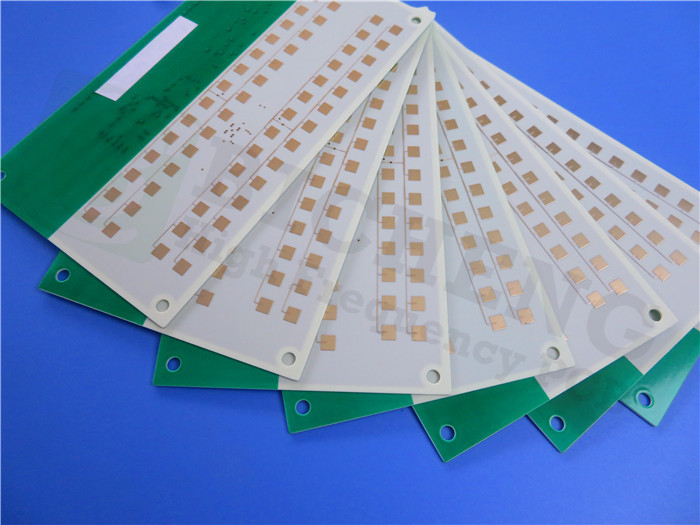

- Patch antennes voor draadloze communicatie
- Satellieten voor rechtstreekse uitzending
- Datalink op Kabelsystemen
- Afstandsmeterlezers
- Power Backplanes
Kwaliteitsborging en beschikbaarheid
Het is vervaardigd volgens IPC-Klasse 2-normen en is beschikbaar voor wereldwijde verzending.
Met Rogers RO3003 kunt u betrouwbare prestaties bereiken in hoogfrequente toepassingen, waardoor het een uitstekende keuze is voor geavanceerde RF-circuits.
