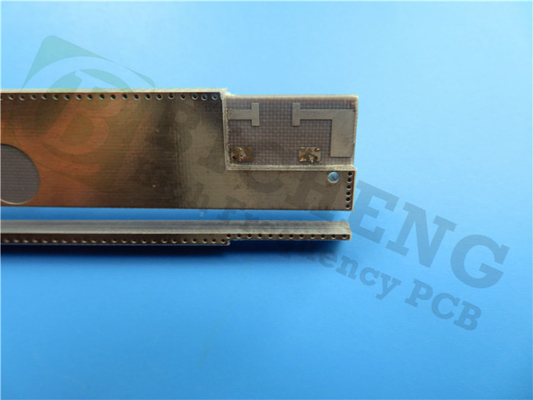

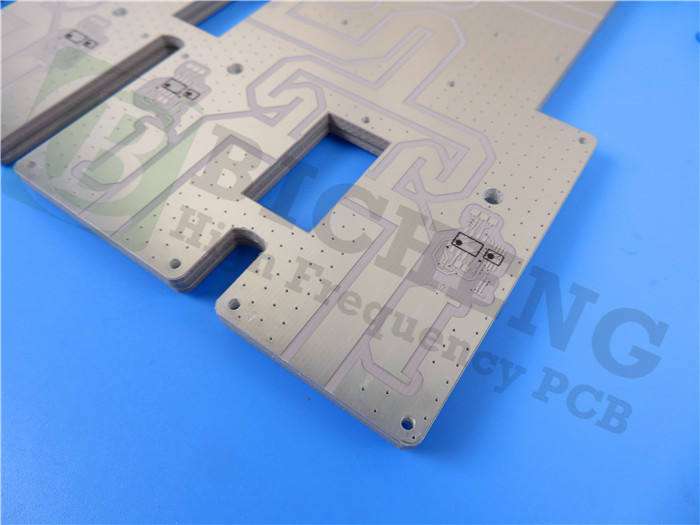

RF-10 PCB 60mil 2-laag onderdompeling zilveren circuits

MOQ:	1 PCS
Prijs:	USD9.99-99.99/PCS
Standaardverpakking:	Vacuümzakken+kartonnen
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000 stuks per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Materiaal:

RF-10

PCB-dikte:

60mil

PCB-grootte:

40 mm x 40 mm ± 0,15 mm

Aantal lagen:

2-laag

Koperen gewicht:

1 oz

Oppervlakte afwerking:

Onderdompeling zilver

Markeren:

2-lagen onderdompeling zilveren circuits PCB

60mil onderdompeling zilveren circuits PCB

Onderdompeling zilveren circuits PCB 2 laag

Productbeschrijving

We zijn verheugd om onze nieuw geleverde 2-laag printplaat (PCB) met RF-10 koper beklede laminaat te presenteren.RF-10 combineert keramisch gevulde PTFE en geweven glasvezel om een kosteneffectief substraat te leveren met uitzonderlijke elektrische en thermische prestaties.

Belangrijkste kenmerken

Het RF-10-materiaal heeft een dielectrische constante van 10,2 ± 0,3 bij 10 GHz en een lage dissipatiefactor van 0.0025De hoge thermische geleidbaarheid van 0,85 W/mK zorgt voor een effectief thermisch beheer.Terwijl de strakke dimensionale toleranties de stabiliteit in meerlagige schakelingen verbeterenHet materiaal is ook vochtbestendig (0,08% absorptie) en heeft een ontvlambaarheid van V-0, wat de veiligheid en betrouwbaarheid garandeert.

RF-10 Typische waarden
Vastgoed	Testmethode	Eenheid	Waarde	Eenheid	Waarde
Dk @ 10 GHz	IPC-650 2.5.5.5.1 Mod.		10.2 ± 0.3		10.2 ± 0.3
Df @ 10 GHz	IPC-650 2.5.5.5.1 Mod.		0.0025		0.0025
TcK† (-55 tot 150 °C)	IPC-650 2.5.5.6	ppm/°C	-370	ppm/°C	-370
Vochtopname	IPC-650 2.6.2.1	%	0.08	%	0.08
Peelingsterkte (1 oz. RT koper)	IPC-650 2.4.8 (soldeer)	Lbs/in	10	N/mm	1.7
Volumeweerstand	IPC-650 2.5.17.1	Mohm/cm	6.0 x 10⁷	Mohm/cm	6.0 x 10⁷
Oppervlakteweerstand	IPC-650 2.5.17.1	Moehm.	1.0 x 10⁸	Moehm.	1.0 x 10⁸
Flexurale sterkte (MD)	IPC - 650 - 2.4.4	PSI	14,000	N/mm²	96.53
Flexurale sterkte (CD)	IPC - 650 - 2.4.4	PSI	10,000	N/mm²	68.95
Treksterkte (MD)	IPC - 650 - 2.4.19	PSI	8,900	N/mm²	62.57
Treksterkte (CD)	IPC - 650 - 2.4.19	PSI	5,300	N/mm²	37.26
Dimensionale stabiliteit	IPC-650 2.4.39 (na etsen)	% (25 mil-MD)	-Nee.0032	% (25 mil-CD)	-Nee.0239
Dimensionale stabiliteit	IPC-650 2.4.39 (Na het bakken)	% (25 mil-MD)	-Nee.0215	% (25 mil-CD)	-Nee.0529
Dimensionale stabiliteit	IPC-650 2.4.39 (na stress)	% (25 mil-MD)	-Nee.0301	% (25 mil-CD)	-Nee.0653
Dimensionale stabiliteit	IPC-650 2.4.39 (na etsen)	% (60 mil-MD)	-Nee.0027	% (60 mil-CD)	-Nee.0142
Dimensionale stabiliteit	IPC-650 2.4.39 (Na het bakken)	% (60 mil-MD)	-Nee.1500	% (60 mil-CD)	-Nee.0326
Dimensionale stabiliteit	IPC-650 2.4.39 (na stress)	% (60 mil-MD)	-Nee.0167	% (60 mil-CD)	-Nee.0377
Dichtheid (specifieke zwaartekracht)	IPC-650-2.3.5	g/cm3	2.77	g/cm3	2.77
Specifieke warmte	IPC-650-2.4.50	J/g°C	0.9	J/g°C	0.9
Thermische geleidbaarheid (niet bekleed)	IPC-650-2.4.50	W/M*K	0.85	W/M*K	0.85
CTE (X-Y-as) (50 tot 150 °C)	IPC-650 2.4.41	ppm/°C	16 tot 20	ppm/°C	16 tot 20
CTE (Z-as) (50 tot 150 °C)	IPC-650 2.4.41	ppm/°C	25	ppm/°C	25
Brandbaarheidsklasse	Intern		V-0		V-0

PCB-specificaties

Deze PCB heeft een goed gestructureerde stapel, bestaande uit:

- Koperlaag 1: 35 μm (1 oz)
- RF-10 Core: 60 mil (1.524 mm)
- Koperlaag 2: 35 μm (1 oz)

De totale afmetingen van dit PCB zijn 40 mm x 40 mm ± 0,15 mm, met een einddikte van 1,6 mm. Het PCB ondersteunt een minimale spoor/ruimte van 7/8 mil en een minimale gaatengrootte van 0,4 mm.Het bevat 1 oz afgewerkt koper met een gewicht van beide buitenste lagen en een via plating dikte van 20 μm.

Voor de afwerking van het oppervlak wordt gebruik gemaakt van onderdompeling zilver, aangevuld met een zwart soldeermask aan de bovenkant.de onderzijde blijft zonder zijde- of soldeermaskerElk PCB ondergaat 100% elektrische testen voor verzending om de hoge kwaliteit en prestaties te garanderen.

PCB materiaal:	Composites van met keramiek gevulde PTFE en van geweven glasvezel
Aanduiding:	RF-10
Dielectrische constante:	10.2
Dissipatiefactor	0.0025 10 GHz
Aantal lagen:	Double-sided PCB, Multilayer PCB, Hybrid PCB
Koperen gewicht:	0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
PCB-dikte:	10mil (0,254 mm), 20mil (0,508 mm), 25mil (0,635 mm), 60mil (1,524 mm), 125mil (3,175 mm)
PCB-grootte:	≤ 400 mm x 500 mm
Soldeermasker:	Groen, zwart, blauw, geel, rood, enz.
Afwerking van het oppervlak:	Bare koper, HASL, ENIG, onderdompeling zilver, onderdompeling tin, OSP enz.

Toepassingen

Deze veelzijdige PCB is geschikt voor verschillende toepassingen, waaronder:

- Microstrip patch antennes
- GPS antennes.
- Passieve componenten (filters, koppelers, vermogensafdelers)
- Systemen voor het voorkomen van botsingen met vliegtuigen
- Satellietcomponenten

Kwaliteitsborging en beschikbaarheid

Het PCB voldoet aan de IPC-Klasse 2-normen en is beschikbaar voor wereldwijde verzending.

Met RF-10 krijgt u een betrouwbare en hoogwaardige PCB-oplossing op maat van uw geavanceerde RF-toepassingen.
