Inleiding

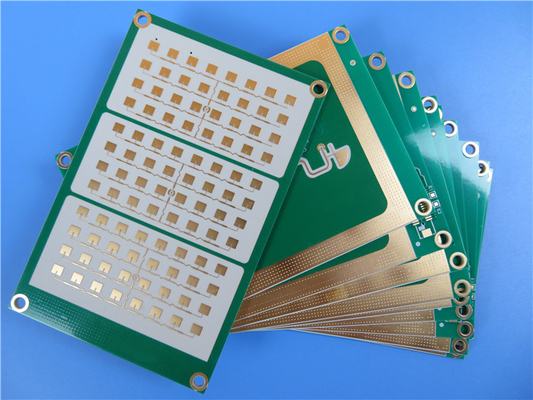

De Rogers RO4350B High Frequency PCB is ontworpen voor toepassingen die uitzonderlijke elektrische prestaties en fabricage vereisen.De materialen van RO4350B zijn voorzien van een exclusieve geweven glasversterkte koolwaterstof/keramiek die een elektrische prestatie biedt die vergelijkbaar is met PTFE/weven glas.Deze laminaten houden de dielectrische constante (Dk) nauw onder controle en zorgen tegelijkertijd voor een laag verlies.allemaal voor een fractie van de kosten van conventionele magnetronenIn tegenstelling tot op PTFE gebaseerde opties vereist RO4350B geen speciale behandeling van de gaten of manipulatieprocedures, waardoor het gebruiksvriendelijk is.met een vermogen van meer dan 10 W,.
De RO4450F bondply vormt een aanvulling op de RO4350B-kern, bestaande uit verschillende kwaliteiten die compatibel zijn met RO4000-laminaat voor meerlagige constructies.De hoge nabehandeling Tg stelt het in staat om meerdere lamineercycli te verwerkenDe bondply is ook compatibel met de FR-4-vereisten.met een vermogen van meer dan 50 W, maar niet meer dan 150 W,.
Kenmerken
RO4350B:
Dielectrische constante (Dk): 3,48 ± 0,05 bij 10 GHz/23°C
Dissipatiefactor: 0,0037 bij 10 GHz/23°C
Warmtegeleidbaarheid: 0,69 W/m/°K
CTE: X: 10 ppm/°C, Y: 12 ppm/°C, Z: 32 ppm/°C
Glastransitie temperatuur (Tg): > 280 °C
Waterabsorptie: 0,06%
| RO4350B Typische waarde |
| Vastgoed |
RO4350B |
De richting |
Eenheden |
Voorwaarde |
Testmethode |
| Dielectrische constante,εProces |
3.48±0.05 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemde streeplijn |
| Dielectrische constante,ε Ontwerp |
3.66 |
Z. |
|
8 tot 40 GHz |
Differentiële faselengte methode |
| Dissipatiefactor |
0.0037
0.0031 |
Z. |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermische coëfficiënt ε |
+50 |
Z. |
ppm/°C |
-50°C tot 150°C |
IPC-TM-650 2.5.5.5 |
| Volumeweerstand |
1.2 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Oppervlakteweerstand |
5.7 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Elektrische kracht |
31.2(780) |
Z. |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Tensielmodule |
16,767 ((2,432)
14,153 ((2,053) |
X
Y |
MPa (ksi) |
NT1 geïsoleerd |
ASTM D 638 |
| Treksterkte |
203(29.5)
130(18.9) |
X
Y |
MPa (ksi) |
NT1 geïsoleerd |
ASTM D 638 |
| Buigkracht |
255
(37) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Dimensionale stabiliteit |
< 0.5 |
X, Y |
mm/m
(mil/inch) |
na etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coëfficiënt van thermische uitbreiding |
10
12
32 |
X
Y
Z. |
ppm/°C |
-55°C tot 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
Een |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Warmtegeleidbaarheid |
0.69 |
|
W/M/oK |
80°C |
ASTM C518 |
| Vochtopname |
0.06 |
|
% |
48 uur onderdompeling 0.060"
monster Temperatuur 50°C |
ASTM D 570 |
| Dichtheid |
1.86 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Koperen schil sterkte |
0.88
(5.0) |
|
N/mm
(PLI) |
Na het solderen 1 oz.
EDC-folie |
IPC-TM-650 2.4.8 |
| Ontvlambaarheid |
(3)V-0 |
|
|
|
UL 94 |
| Loodvrij proces compatibel |
- Ja, dat klopt. |
|
|
|
|
RO4450F:
Dielectrische constante (Dk): 3,52 ± 0,05 bij 10 GHz/23°C
Dissipatiefactor: 0,004 bij 10 GHz/23°C
Thermische geleidbaarheid: 0,65 W/m/°K
CTE: X: 19 ppm/°C, Y: 17 ppm/°C, Z: 50 ppm/°C
Glastransitie temperatuur (Tg): > 280 °C
Waterabsorptie: 0,04%

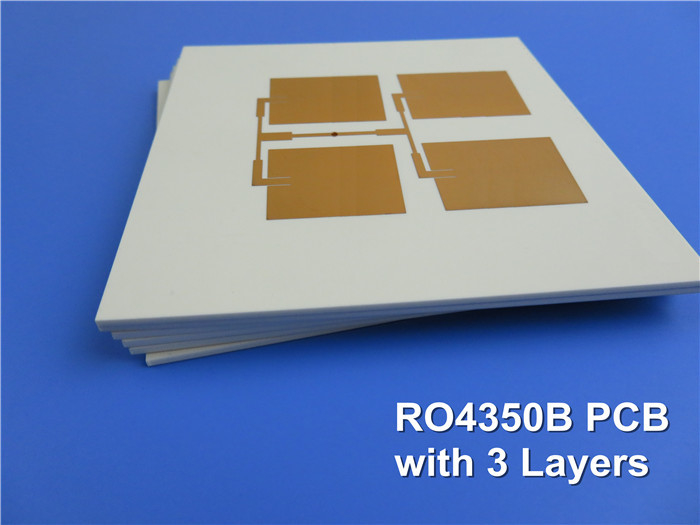

Technische specificaties
PCB-stapel: 2-lagig stijf PCB
Koperlaag 1: 35 μm
Rogers RO4350B Core: 0,762 mm (30 mil)
Koperlaag 2: 18 μm
Prepreg Bond-ply (RO4450F): 0,101 mm (4 mil)
Rogers RO4350B Core: 0,762 mm (30 mil)
Koperlaag 3: 35 μm
De afmetingen van het bord zijn 42,35 mm x 42,35 mm (± 0,15 mm), met een afgewerkte borddikte van 1,7 mm. Het ondersteunt een minimale spoor/ruimte van 5/5 mil en een minimale gatgrootte van 0,3 mm.Het afgewerkte koper weegt 1 oz (1.4 mils) voor de buitenste lagen en 0,5 oz (0,7 mils) voor de binnenste laag, met een via-platingdikte van 20 μm. De oppervlakte is ENIG, met een gele zijderap aan de bovenkant en een groen soldeermasker.
Toepassingen
De Rogers RO4350B PCB is geschikt voor verschillende toepassingen, waaronder:
antennes en versterkers voor cellulaire basisstations
RF-identificatiemerkers
Radar en sensoren voor automobiel
LNB's voor satellieten voor directe uitzending
Beschikbaarheid
De Rogers RO4350B PCB is wereldwijd verkrijgbaar en is ontworpen om aan de eisen van moderne hoogfrequente toepassingen te voldoen.De geavanceerde materiële eigenschappen en de gebruiksvriendelijke verwerkingsmethoden maken het een essentiële keuze voor ingenieurs en ontwerpers.
