De Rogers RO4003C High Frequency PCB is een primaire keuze voor toepassingen die een superieure elektrische prestatie en fabricage vereisen. This innovative material is a proprietary woven glass reinforced hydrocarbon/ceramic laminate that combines the beneficial properties of PTFE/woven glass with the ease of processing associated with epoxy/glass materialsDe RO4003C onderscheidt zich door een uitstekende dielectrische controle en een laag verlies tegen een concurrerende prijs, waardoor deze ideaal is voor toepassingen met een hoog volume en een hoge prestatiegevoeligheid.
Belangrijkste kenmerken
Dielectrische constante (Dk): 3,38 ± 0,05 bij 10 GHz
Dissipatiefactor: 0,0027 bij 10 GHz
Warmtegeleidbaarheid: 0,71 W/m/°K
Thermische coëfficiënt van dielectrische constante: +40 ppm/°C (operatiebereik: -50°C tot 150°C)
Coëfficiënt van thermische uitbreiding (CTE): gelijk aan koper (X: 11 ppm/°C, Y: 14 ppm/°C)
Laag Z-as CTE: 46 ppm/°C
Glastransitie temperatuur (Tg): > 280 °C
Lage vochtopname: 0,06%
Voordelen
Ideaal voor Multi-Layer Board (MLB) constructies: de RO4003C is speciaal ontworpen voor complexe PCB-ontwerpen en biedt uitstekende prestaties in multi-layer-configuraties.
Kosteneffectieve vervaardiging: vergelijkbare processen met FR-4, waardoor de productiekosten lager zijn in vergelijking met traditionele microgolflaminaat.
Hoog volume toepassingen: ontworpen voor prestatiegevoelige toepassingen, waardoor het de perfecte keuze is voor omgevingen met een hoge vraag.
Concurrerende prijzen: Biedt uitzonderlijke waarde zonder afbreuk te doen aan kwaliteit of prestaties.
| Vastgoed |
RO4003C |
De richting |
Eenheden |
Voorwaarde |
Testmethode |
| Dielectrische constante,εProces |
3.38±0.05 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemde streeplijn |
| Dielectrische constante,ε Ontwerp |
3.55 |
Z. |
|
8 tot 40 GHz |
Differentiële faselengte methode |
| Dissipatiefactor |
0.0027
0.0021 |
Z. |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermische coëfficiënt ε |
+40 |
Z. |
ppm/°C |
-50°C tot 150°C |
IPC-TM-650 2.5.5.5 |
| Volumeweerstand |
1.7 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Oppervlakteweerstand |
4.2 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Elektrische kracht |
31.2(780) |
Z. |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Tensielmodule |
19,650(2,850)
19,450 ((2,821) |
X
Y |
MPa (ksi) |
NT1 geïsoleerd |
ASTM D 638 |
| Treksterkte |
139(20.2)
100(14.5) |
X
Y |
MPa (ksi) |
NT1 geïsoleerd |
ASTM D 638 |
| Buigkracht |
276
(40) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Dimensionale stabiliteit |
< 0.3 |
X, Y |
mm/m
(mil/inch) |
na etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coëfficiënt van thermische uitbreiding |
11
14
46 |
X
Y
Z. |
ppm/°C |
-55°C tot 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
Een |
IPC-TM-650 2.4.24.3 |
| Td |
425 |
|
°C TGA |
|
ASTM D 3850 |
| Warmtegeleidbaarheid |
0.71 |
|
W/M/oK |
80°C |
ASTM C518 |
| Vochtopname |
0.06 |
|
% |
48 uur onderdompeling 0.060"
monster Temperatuur 50°C |
ASTM D 570 |
| Dichtheid |
1.79 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Koperen schil sterkte |
1.05
(6.0) |
|
N/mm
(PLI) |
Na het solderen 1 oz.
EDC-folie |
IPC-TM-650 2.4.8 |
| Ontvlambaarheid |
N/A |
|
|
|
UL 94 |
| Loodvrij proces compatibel |
- Ja, dat klopt. |
|
|
|
|

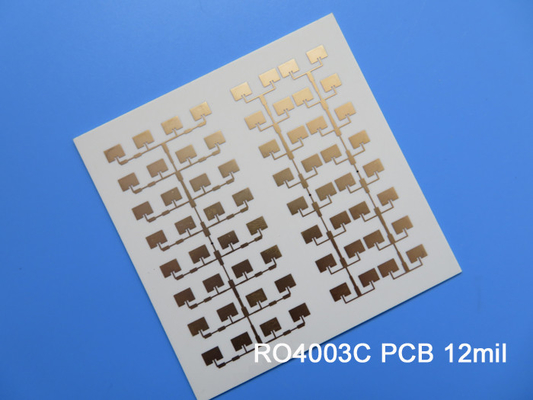

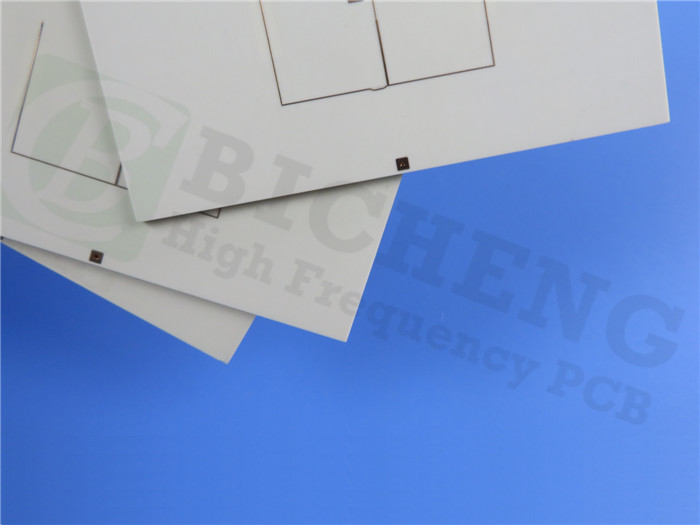

Wat de technische specificaties betreft, is de RO4003C voorzien van een 2-lagig stijf PCB-stapel, met een koperlaagdikte van 35 μm aan beide zijden en een kerndikte van 0,305 mm (12 mil).De afmetingen zijn 66.95 mm x 38.29 mm (± 0.15 mm), met een afgewerkte plaatdikte van 0.4 mm. Het ondersteunt een minimale sporen/ruimte van 4/4 mil en een minimale gatgrootte van 0.4 mm. Het afgewerkte kopergewicht is 1 oz (1.4 ml) voor de buitenste lagen, en de oppervlakte is ENEPIG.
Typische toepassingen
De Rogers RO4003C PCB is veelzijdig en geschikt voor een breed scala aan toepassingen, waaronder:
antennes en versterkers voor cellulaire basisstations
RF-identificatiemerkers
Radar en sensoren voor automobiel
LNB's voor satellieten voor directe uitzending
Beschikbaarheid
De Rogers RO4003C PCB is wereldwijd verkrijgbaar, ontworpen om te voldoen aan de behoeften van moderne hoogfrequente toepassingen.Het is een belangrijke vooruitgang in PCB-technologie..
