| Materiaal: | RO3003 | PCB-grootte: | 63 mm x 35 mm = 1 PCS |
|---|---|---|---|
| Koperen gewicht: | 1 oz (1,4 ml) | Oppervlakte afwerking: | Onderdompelingsgoud |
| Aantal lagen: | 2-laag | PCB-dikte: | 1.6mm |
| Markeren: | Dubbelzijdige onderdompelingsgoudcircuits,RO3003 Onderdompelingsgoudcircuits,60 millimeter onderdompeling goud circuits |
||
Inleiding:
De Rogers RO3003 PCB is een geavanceerd, met keramiek gevulde PTFE-composite ontworpen voor commerciële microgolf- en RF-toepassingen.Dit geavanceerde laminaat biedt een ongeëvenaarde stabiliteit van de dielektrische constante (Dk) over een breed bereik van temperaturen en frequenties, waardoor het de perfecte keuze is voor geavanceerde technologieën zoals automotive radar, 5G draadloze infrastructuur en geavanceerde rijhulpsystemen (ADAS).
Belangrijkste kenmerken:
Dielectrische constante van 3 ± 0,04 bij 10 GHz/23°C
Dissipatiefactor 0,001 bij 10 GHz/23°C
Thermische stabiliteit bij Td > 500°C
Uitstekende mechanische eigenschappen met CTE-matching koper
Lage vochtopname van slechts 0,04%
Economisch productieproces
| RO3003 Typische waarde | |||||
| Vastgoed | RO3003 | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielectrische constante,εProces | 3.0±0.04 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
| Dielectrische constante,ε Ontwerp | 3 | Z. | 8 GHz tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor,tanδ | 0.001 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt ε | -3 | Z. | ppm/°C | 10 GHz -50°C tot 150°C | IPC-TM-650 2.5.5.5 |
| Dimensionale stabiliteit | 0.06 0.07 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| Volumeweerstand | 107 | MΩ.cm | COND A | IPC 2.5.17.1 | |
| Oppervlakteweerstand | 107 | MΩ | COND A | IPC 2.5.17.1 | |
| Tensielmodule | 930 823 |
X Y |
MPa | 23°C | ASTM D 638 |
| Vochtopname | 0.04 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| Specifieke warmte | 0.9 | j/g/k | Berekeningen | ||
| Warmtegeleidbaarheid | 0.5 | W/M/K | 50°C | ASTM D 5470 | |
| Coëfficiënt van thermische uitbreiding (-55 tot 288°C) |
17 16 25 |
X Y Z. |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| Dichtheid | 2.1 | gm/cm3 | 23°C | ASTM D 792 | |
| Koperen schil sterkte | 12.7 | Ik ben erbij. | 1 oz, EDC na soldeerfloat | IPC-TM 2.4.8 | |
| Ontvlambaarheid | V-0 | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. | ||||
Voordelen:
Betrouwbare prestaties tot 77 GHz voor toepassingen zoals automotive radar
Stabiele dielectrische constante ideaal voor filters, antennes en oscillatoren
Dimensionaire stabiliteit voor een robuuste oppervlakte-montage
Geschikt voor hybride meerlagige ontwerpen met een reeks dielectrische constanten
Kosteneffectieve oplossing voor grote productie

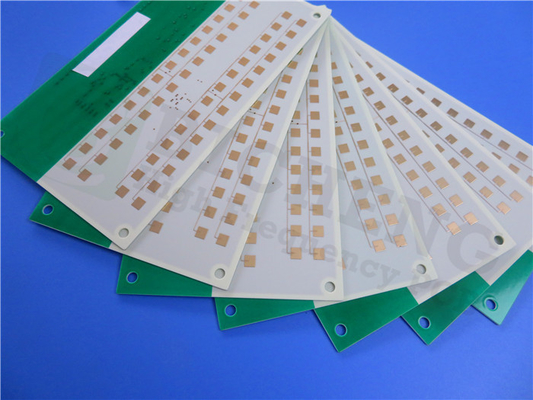

PCB-specificaties:
2-lagig stijf PCB-constructie
60 mil (1.524 mm) Rogers RO3003 substraat
35 μm koperlagen
Minimaal spoor/ruimte van 4/6 mils
Afgewerkte platen met een dikte van 1,6 mm
1 oz (1,4 ml) buitenste laag koper gewicht
Onderdompeling goud oppervlak afwerking
Toepassingen:
De Rogers RO3003 PCB is de ideale keuze voor een breed scala aan hoogfrequente toepassingen, waaronder:
Radar voor automobiel
Global positioneringsatellietantennen
Cellulaire telecommunicatiesystemen
met een vermogen van niet meer dan 50 W
Satellieten voor rechtstreekse uitzending
Datalink op kabelsystemen
Afstandsmeterlezers
Elektrische achtervliegtuigen
