Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|

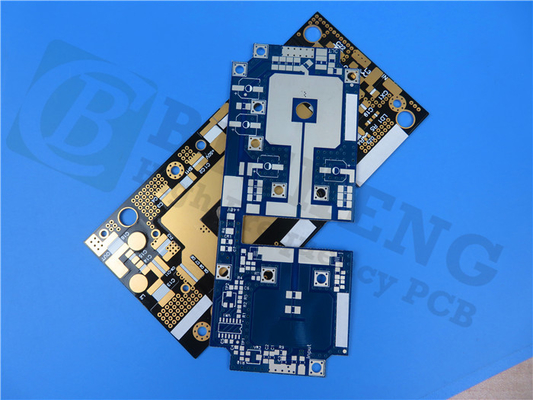

| Materiaal: | Rf-35TC | PCB-grootte: | 48.17 mm x 47.7 mm = 3PCS = 3 soorten, +/- 0.15 mm |
|---|---|---|---|
| Koperen gewicht: | 1 oz (1,4 ml) | Oppervlakte afwerking: | Onderdompelingsgoud |
| Aantal lagen: | 2-laag | PCB-dikte: | 0.2 mm |
| Markeren: | 1OZ RF-35TC PCB,5mil RF-35TC PCB's,Dubbelzijdig RF-35TC PCB |
||
Inleiding:
De RF-35TC-PCB is een geavanceerd hoogfrequentiemateriaal dat de beste lage dissipatiefactor in zijn klasse en een uitzonderlijke thermische geleidbaarheid biedt.Ontworpen voor veeleisende RF- en microgolftoepassingen met een hoog vermogen, dit op PTFE gebaseerde, met keramiek gevulde glasvezelsubstraat biedt ongeëvenaarde prestaties waar het minimaliseren van signaalverlies en het efficiënt verdrijven van warmte van cruciaal belang zijn.
Kenmerken:
Thermisch geleidend laagverlieslaminaat met een dielectrische constante van 3,5 ± 0,05 bij 10 GHz/23°C
Ultralage dissipatiefactor van 0,002 bij 10 GHz/23°C
Impressive thermische geleidbaarheid van 0,87 W/m/K voor 0,5 oz koper, 0,92 W/m/K voor 1 oz koper
Uitstekende dimensionale stabiliteit met een lage CTE van 11 ppm/°C (X-as), 13 ppm/°C (Y-as), 34 ppm/°C (Z-as)
Hoge thermische betrouwbaarheid bij een gewichtsverlies van 5% bij een temperatuur van 436°C
Lage vochtopname van slechts 0,05%
| RF-35TC Typische waarden | |||||
| Vastgoed | Testmethode | Eenheid | Waarde | Eenheid | Waarde |
| DK @10 GHz | IPC-650 2.5.5.5.1 (gewijzigd) | 3.5 | 3.5 | ||
| Tc.k(-30 tot 120°C) | IPC-650 2.5.5.5.1 (gewijzigd) | ppm | 24 | ppm | 24 |
| Df @10 GHz | IPC-650 2.5.5.5.1 (gewijzigd) | 0.0011 | 0.0011 | ||
| Dielectrische afbraak | IPC-650 2.5.6 (in het vliegtuig, twee pinnen in olie) | kV | 56.7 | kV | 56.7 |
| Dielectrische sterkte | ASTM D 149 ((Door het vlak) | V/mil | 570 | V/mm | 22,441 |
| Arcweerstand | IPC-650 2.5.1 | - Een seconde. | 304 | - Een seconde. | 304 |
| Vochtopname | IPC-650 2.6.2.1 | % | 0.05 | % | 0.05 |
| Flexurale sterkte (MD) | ASTM D 790/IPC-650 2.4.4 | PSI | 12,900 | N/mm2 | 88.94 |
| Flexurale sterkte (CD) | ASTM D 790/IPC-650 2.4.4 | PSI | 11,700 | N/mm2 | 80.67 |
| Tensile sterkte (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | PSI | 9,020 | N/mm2 | 62.19 |
| Tensile sterkte (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | PSI | 7,740 | N/mm2 | 53.37 |
| Verlenging bij breuk (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1.89 | N/mm | 1.89 |
| Verlenging bij breuk (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1.7 | % | 1.7 |
| Young's Modulus (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | PSI | 667,000 | N/mm2 | 4,599 |
| Young's Modulus (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | PSI | 637,000 | N/mm2 | 4,392 |
| Poisson's ratio (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.18 | 0.18 | ||
| Poisson's ratio (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.23 | 0.18 | ||
| Compressiemodule | ASTM D 695 (((23°C) | PSI | 560,000 | N/mm2 | 3,861 |
| Flexurale sterkte (MD) | ASTM D 790/IPC-650 2.4.4 | PSI | 1.46 x 106 | N/mm2 | 10,309 |
| Flexurale sterkte (CD) | ASTM D 790/IPC-650 2.4.4 | PSI | 1.50 x 106 | N/mm2 | 10,076 |
| Schilfsterkte ((1⁄2 oz.CVH) | IPC-650 2.4.8 ((Thermische spanning.) | Pound/inch | 7 | g/cm3 | 1.25 |
| Thermische geleidbaarheid ((Onbekleed,125°C) | ASTM F433 (bewakte warmte-stroom) | W/mK | 0.6 | W/mK | 0.6 |
| thermische geleidbaarheid ((C1/C1,125°C) | ASTM F433 (bewakte warmte-stroom) | W/mK | 0.92 | W/mK | 0.92 |
| thermische geleidbaarheid ((CH/CH,125°C) | ASTM F433 (bewakte warmte-stroom) | W/mK | 0.87 | W/mK | 0.87 |
| Dimensionele stabiliteit (MD) | IPC-650-2.4.39 sec.5.4 ((Na het etsen) | mils/in. | 0.23 | mm/M | 0.23 |
| Dimensionale stabiliteit (CD) | IPC-650-2.4.39 sec.5.4 ((Na het etsen) | mils/in. | 0.64 | mm/M | 0.64 |
| Dimensionele stabiliteit (MD) | IPC-650-2.4.39 sec.5.5 ((Thermische spanning.) | mils/in. | -Nee.04 | mm/M | -Nee.04 |
| Dimensionale stabiliteit (CD) | IPC-650-2.4.39 sec.5.5 ((Thermische spanning.) | mils/in. | 0.46 | mm/M | 0.46 |
| Oppervlakteweerstand | IPC-650 2.5.17.1 (na verhoogde temperatuur) | Mohms | 8.33 x 107 | Mohms | 8.33 x 107 |
| Oppervlakteweerstand | IPC-650 2.5.17.1 (na vochtigheid) | Mohms | 6.42 x 107 | Mohms | 6.42 x 107 |
| Volumeweerstand | IPC-650 2.5.17.1 (na verhoogde temperatuur) | Mohms/cm | 5.19 x 108 | Mohms/cm | 5.19 x 108 |
| Volumeweerstand | IPC-650 2.5.17.1 (na vochtigheid) | Mohms/cm | 2.91 x 108 | Mohms/cm | 2.91 x 108 |
| CTE ((X-as)) ((25-260°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 11 | ppm/°C | 11 |
| CTE ((Y-as)) ((25-260°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 13 | ppm/°C | 13 |
| CTE ((Z-as)) ((25-260°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 34 | ppm/°C | 34 |
| Dichtheid | ASTM D 792 | g/cm3 | 2.35 | g/cm3 | 2.35 |
| Hardheid | ASTM D 2240 ((Strand D) | 79.1 | 79.1 | ||
| Spanning bij breuk (MD) | ASTM D 790/IPC-650 2.4.4 | % | 0.014 | % | 0.014 |
| Spanning bij de breuk ((CD) | ASTM D 790/IPC-650 2.4.4 | % | 0.013 | % | 0.013 |
| Specifieke warmte | ASTM E 1269-05,E 967-08,E 968-02 | j/(g°C) | 0.94 | j/(g°C) | 0.94 |
| Td(2% gewichtsverlies) | IPC-650 2.4.24.6/TGA | oF | 788 | °C | 420 |
| Td(5% gewichtsverlies) | IPC-650 2.4.24.6/TGA | oF | 817 | °C | 436 |
Voordelen:
"Best in class" verlies tangent voor maximale efficiëntie en signaalintegrititeit
Uitzonderlijk thermisch beheer om warmte van componenten met een hoog vermogen te verdrijven
Stabiele dielektrische eigenschappen over een breed temperatuurbereik
Verbeterde antennewinsten en bestralingsefficiëntie
Robuuste hechting aan zeer dunne koperen folies voor PCB-ontwerpen met een hoge dichtheid
Deze 2-lagige stijve PCB is voorzien van een 0,127 mm (5 mil) RF-35TC-kern met 35 μm koperlagen en is gebouwd volgens de hoogste kwaliteitsnormen.de RF-35TC is de voornaamste keuze voor veeleisende RF en microgolf ontwerpen.
Toepassingen:
De RF-35TC-PCB is ideaal voor een breed scala aan hoogfrequente, krachtige toepassingen, waaronder:
Filters, koppelers en vermogenversterkers
Antennen en satellietcommunicatie
Radar- en sensorsystemen
Test- en meetapparatuur
